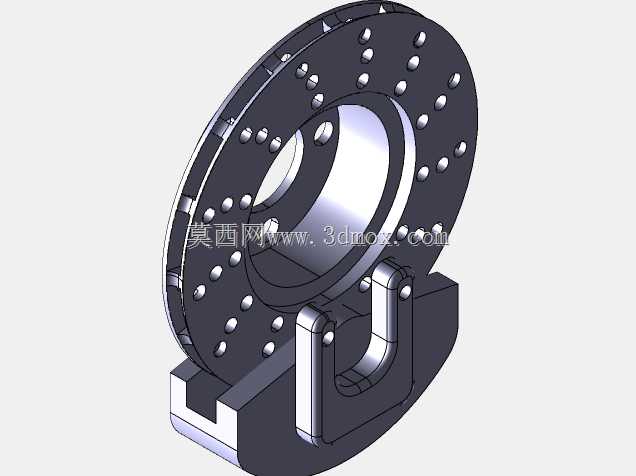

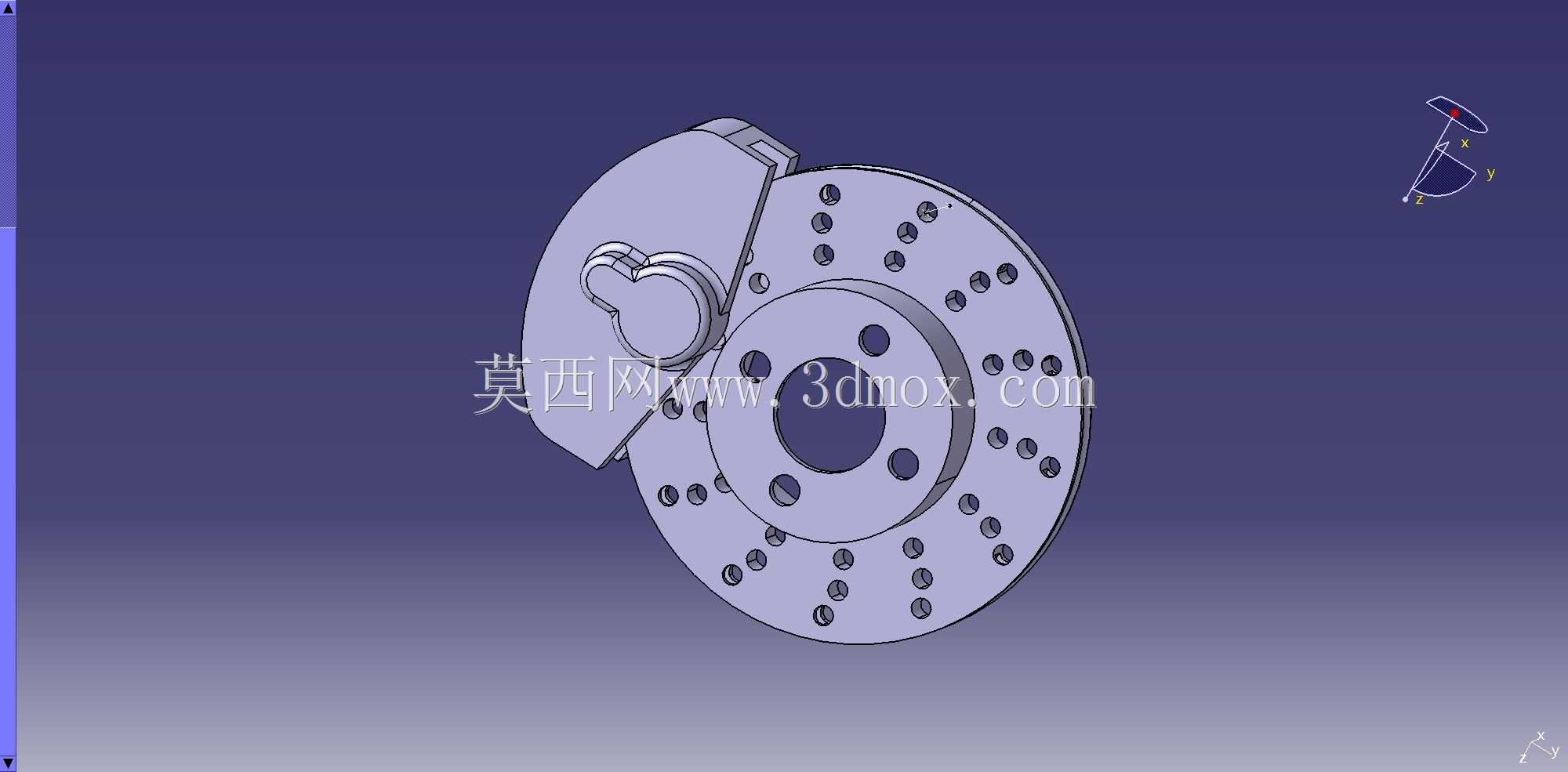

浮动钳式通风钻孔制动盘卡钳总成

　　这套制动组件的三维数模完整还原了乘用车常用的浮动钳式盘式制动结构，在日常的整车底盘制动系统匹配、改装件结构验证、教学演示场景中都能直接作为结构参考使用。实际装车场景里，制动盘通过中心安装孔与轮毂轴承单元配合，随车轮同步转动，卡钳支架则固定在转向节的安装凸台上，保持静止状态，制动时卡钳内部的活塞在液压作用下推动两侧摩擦片夹紧制动盘的摩擦工作面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车的功能。

　　从功能特性来看，这款制动盘采用了钻孔式通风结构，盘体圆周方向均匀分布的贯通钻孔，一方面可以在制动过程中快速打散摩擦面形成的水膜，避免雨天行车时制动效能骤降，另一方面也能增加摩擦面的空气流通效率，带走连续制动产生的高温，减少热衰退现象的出现，同时钻孔结构也能在摩擦片磨损过程中及时排出磨屑，避免磨屑在摩擦面间形成异常磨粒磨损，延长摩擦片的使用寿命。卡钳部分采用浮动式结构设计，相比固定式对向活塞卡钳，浮动钳仅在单侧设置液压活塞，制动时活塞推动内侧摩擦片贴紧制动盘后，卡钳本体可沿导向销轴向滑动，带动外侧摩擦片同步压紧制动盘，这种结构整体体积更小、重量更轻，对轮毂内部的安装空间要求更低，适配绝大多数家用乘用车的前轴制动布置需求。

　　在设计思路上，建模过程中优先保证了安装边界的准确性，制动盘中心的定位止口直径、安装孔的节圆直径、螺栓孔数量都严格按照常规家用A级车的轮毂匹配尺寸设定，卡钳支架的安装孔位间距、导向销的轴线距离也对应常规转向节的安装凸台尺寸做了匹配，数模中预留了摩擦片磨损后的行程空间，卡钳本体与制动盘通风筋、轮毂辐条之间的安全间隙也按照实车布置要求做了校核，避免转向或制动过程中出现运动干涉。盘体的摩擦面厚度、通风筋的排布角度都参考了量产通风制动盘的成熟设计，通风筋采用径向直筋结构，加工工艺性更好，铸造时更容易保证成型质量，也能满足日常城市道路行驶的散热需求。

　　外形尺寸方面，这款制动盘的摩擦面外径适配16寸轮毂的安装空间，整体厚度包含通风腔结构，卡钳总成跨骑在制动盘外侧时，整体径向高度不会超出轮辋的内部避空范围，轴向安装尺寸也不会与减震器、转向拉杆等周边底盘部件产生位置冲突。建模时还原了卡钳上的放气螺钉结构、活塞防尘罩的安装槽位、导向销的防尘套结构，这些细节结构在做制动系统的装配模拟、维修工艺演示时都能提供准确的结构参考，摩擦片的背板形状、减震片的安装位置也在数模中做了体现，方便后续做摩擦片的磨损仿真、制动抖动的NVH分析时直接调用模型。

　　在实际的工程应用中，这类数模可以用于制动系统的匹配计算，通过数模的质量参数、摩擦面有效半径可以快速核算制动力矩的理论值，也可以导入CAE软件中做制动盘的热应力分析、卡钳的强度校核，验证连续制动工况下盘体的热变形量是否会导致制动抖动，卡钳支架在最大制动力工况下的变形量是否会影响摩擦片的贴合状态。对于职业院校的机械、汽修专业教学来说，这套模型也可以用于拆解演示盘式制动器的工作原理，让学员直观理解浮动卡钳的滑动过程、摩擦片的夹紧动作，相比平面原理图更有实操参考价值。建模过程中所有配合面都做了合理的公差预留，比如卡钳导向销与销孔之间的滑动间隙、活塞与缸筒之间的密封槽尺寸，都参考了量产件的设计规范，不会出现结构干涉或者配合间隙不合理的问题，能够直接用于3D打印制作教学教具，或者作为改装件设计的基础数模进行二次修改，调整盘体直径、卡钳活塞数量来适配不同动力等级的车型制动需求。
