内燃机传动连杆结构三维设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套结构的设计合理性直接决定了动力转换效率与整机运行寿命，小到通用小型汽油机、摩托车发动机，大到车用柴油机、工业往复式压缩机，都离不开这类构件的可靠支撑。从实际工况来看，连杆在运行过程中需要交替承受活塞传递来的气体爆发压力、往复运动惯性力以及旋转过程产生的离心载荷，受力状态属于典型的交变载荷工况，这就要求结构设计阶段必须同时兼顾强度、刚度与轻量化的平衡，不能一味追求厚重提升强度，否则会增大往复运动质量，反过来提升惯性载荷，给曲轴、活塞销等配套部件带来额外的工作负担。

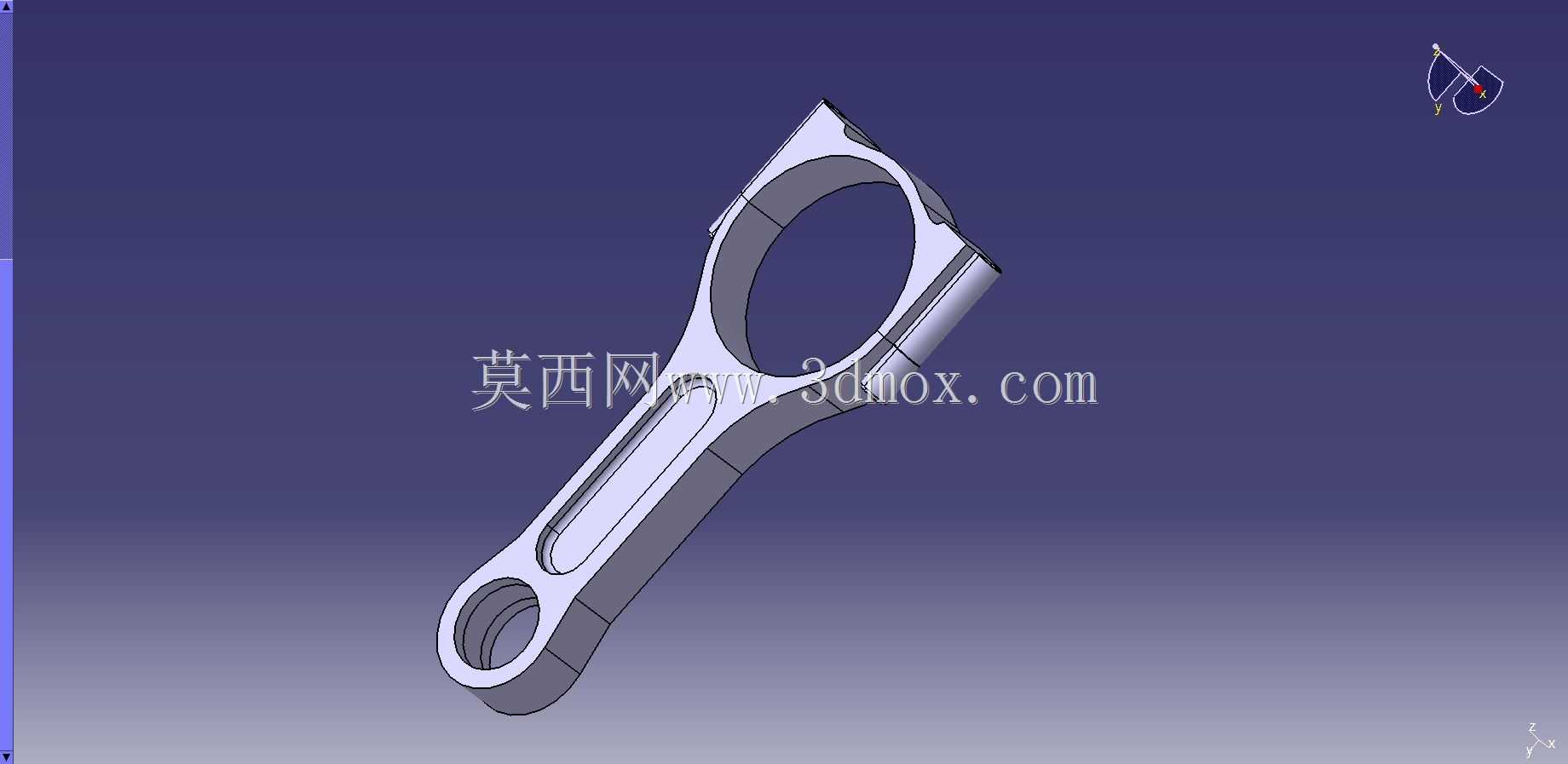

　　从结构设计逻辑来看，这套连杆采用了传统的分体式大头与整体式小头布局，小头端为整圆通孔结构，用于装配活塞销，实现与活塞组件的铰接，设计时预留了足够的衬套安装壁厚，能够适配铜基衬套的压装需求，避免长期往复摆动造成的孔位磨损，同时小头端的过渡区域采用了大圆弧平滑过渡，能够有效分散活塞销传递来的集中载荷，避免应力集中造成的疲劳断裂风险。杆身部分采用了工字形截面设计，这种截面形式在相同截面积下能够获得最大的抗弯截面模量，在保证纵向、横向抗弯刚度的前提下尽可能削减了非必要的材料冗余，杆身从大头到小头采用渐变式截面过渡，顺着载荷传递路径逐步调整截面尺寸，避免截面突变带来的应力集中问题，同时杆身表面没有多余的凸台、凹槽结构，能够减少加工工序，降低批量生产的制造成本。

　　大头端采用斜切口分体式结构，这种设计主要是为了满足装配需求，能够让大头顺利穿过气缸套完成与曲轴连杆轴颈的装配，剖分面采用锯齿形定位结构，能够保证连杆盖与杆身的装配定位精度，避免运行过程中出现错位，同时预留了螺栓安装孔位，用于装配高强度连杆螺栓，将连杆盖与杆身牢牢锁紧，保证大头孔的圆度在螺栓锁紧后仍能满足轴瓦装配的公差要求。大头孔内用于装配轴瓦，设计时严格控制了孔的尺寸精度与圆柱度，能够保证轴瓦与孔的过盈配合量在合理区间，避免轴瓦在运行过程中出现转动、窜动的问题，同时大头端的两侧端面设计有足够的宽度，能够与曲轴曲柄臂的侧面形成合理的配合间隙，既保证连杆在曲轴轴颈上的灵活摆动，又能限制连杆的轴向窜动量，避免与周边部件发生运动干涉。

　　在安装边界的考量上，设计阶段已经匹配了对应排量内燃机的活塞销直径、曲轴连杆轴颈直径参数，小头孔的尺寸公差按照衬套压装后的配合要求设计，压装衬套后的内孔尺寸能够与活塞销形成合适的间隙配合，保证冷态启动与热态运行时都不会出现卡滞、间隙过大造成冲击的问题。大头孔装配轴瓦后的内孔与曲轴连杆轴颈的配合间隙也按照流体动压润滑的要求预留，能够保证运行过程中润滑油在配合面形成稳定的油膜，减少摩擦磨损。杆身的长度设计严格匹配对应机型的曲柄半径，保证活塞的行程符合设计要求，同时连杆的摆动范围经过运动仿真校核，在整个曲轴旋转周期内，连杆的任何部位都不会与气缸壁、曲轴平衡块、机体加强筋等周边部件发生碰撞，最小运动间隙控制在安全阈值以上，避免运行过程中出现剐蹭、卡滞的故障。

　　从实际使用场景出发，这类连杆除了应用在内燃机动力传递场景，也可适配往复式柱塞泵、活塞式压缩机等需要实现往复运动与旋转运动转换的机械设备，结构设计时充分考虑了不同工况下的载荷特性，对高应力区域进行了针对性的结构强化，比如小头与杆身的过渡圆角、大头与杆身的连接区域都做了圆弧过渡处理，能够有效降低应力集中系数，提升构件的疲劳寿命。同时整体结构的加工工艺性良好，杆身部分可采用模锻工艺成型，后续只需要对两个孔位、剖分面、螺栓孔进行精加工即可，不需要复杂的异形加工工序，适合批量生产制造，能够有效控制生产制造成本。在建模过程中，所有的配合面都预留了合理的加工余量，非配合面采用模锻后的自然表面，在保证结构强度的前提下减少了加工面积，进一步降低生产环节的成本消耗，同时所有的棱边都做了倒角处理，既能够去除加工毛刺，也能避免装配过程中锐边划伤操作人员、损坏密封件等问题。
