外六角法兰面全螺纹紧固螺钉结构设计

　　在各类机电设备装配、通讯终端结构固定、小型工装夹具搭建场景中，这类法兰面全螺纹螺钉是应用频次极高的基础紧固元件，不同于普通沉头或盘头螺钉，其自带的法兰承压面在拧紧过程中可直接分散接触面压应力，无需额外加装平垫圈，尤其适合通讯类薄壁壳体、塑料结构件的连接工况，能有效避免拧紧力矩过大导致的基材凹陷、开裂问题。从结构设计逻辑来看，该螺钉采用全螺纹牙型设计，螺杆部分无光滑光杆段，可适配不同厚度的被连接件叠装场景，无需严格匹配光杆段长度与被连接件总厚度的对应关系，在小空间装配、多规格物料统一选型的产线场景中，能大幅降低紧固件的SKU管理难度，减少装配时的物料错配概率。头部采用外六角构型，相比十字槽、内六角花型的驱动结构，

　　可承受更大的拧紧力矩传递，普通开口扳手、套筒扳手均可完成拧紧作业，即使在装配空间受限、无法垂直对准螺钉头部的场景下，也能通过偏置扳手完成可靠紧固，适配现场维修、产线半自动装配等多种作业条件。螺纹牙型采用通用公制三角牙设计，牙侧角经过参数优化，啮合过程中牙面接触应力分布均匀，反复拆装5次以内不会出现明显的牙型滑牙、变形问题，法兰面与螺杆衔接处做了圆角过渡处理，可消除该位置的应力集中点，在承受交变振动载荷的工况下，不会在头杆衔接位置出现疲劳断裂问题。从安装边界尺寸来看，螺钉头部的法兰外径大于普通外六角螺钉的头部外接圆直径，对应的被连接件安装过孔直径可适当放宽公差范围，在钣金冲压、塑料注塑的孔位加工环节，可降低孔位位置度的精度要求，

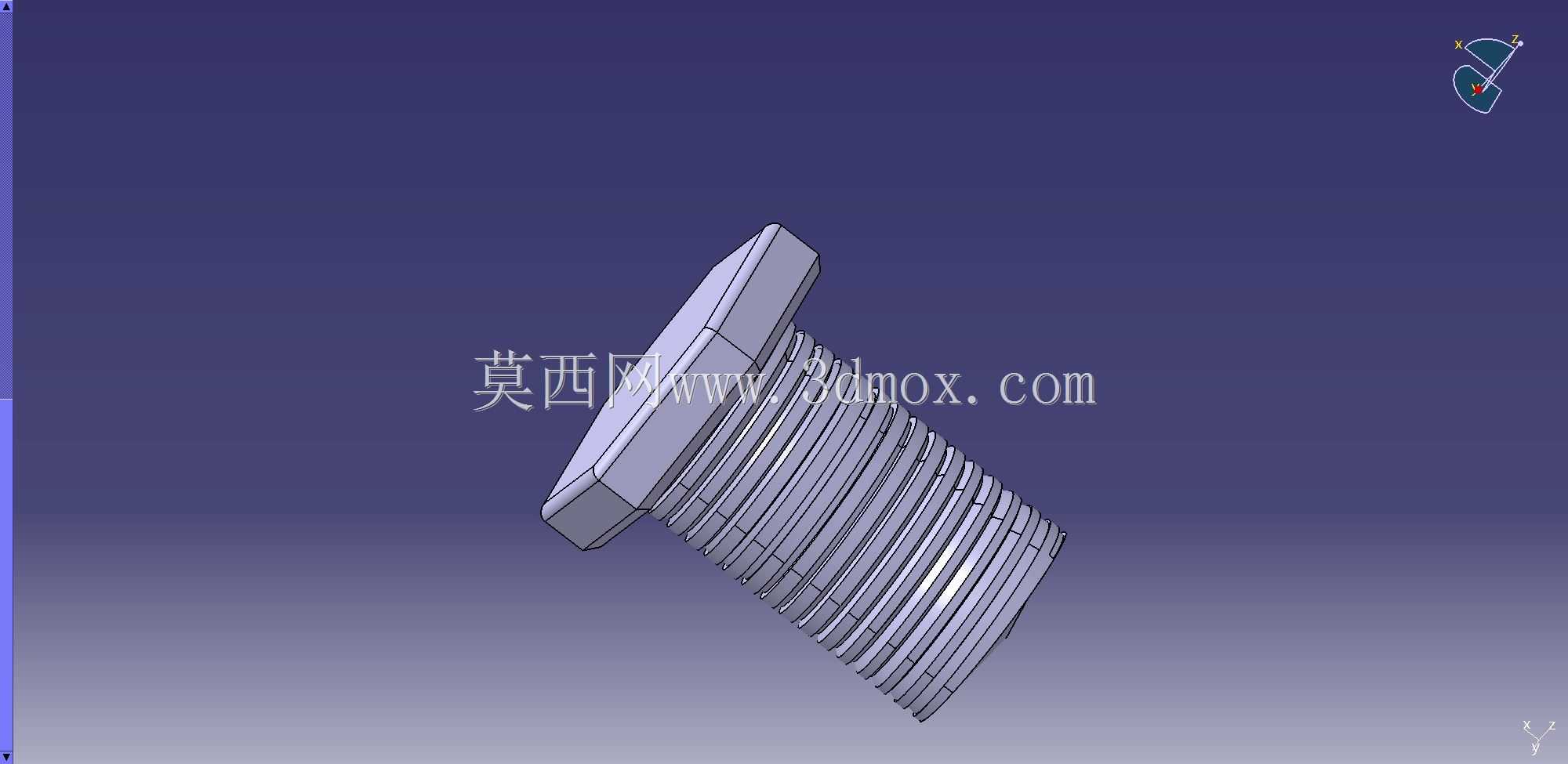

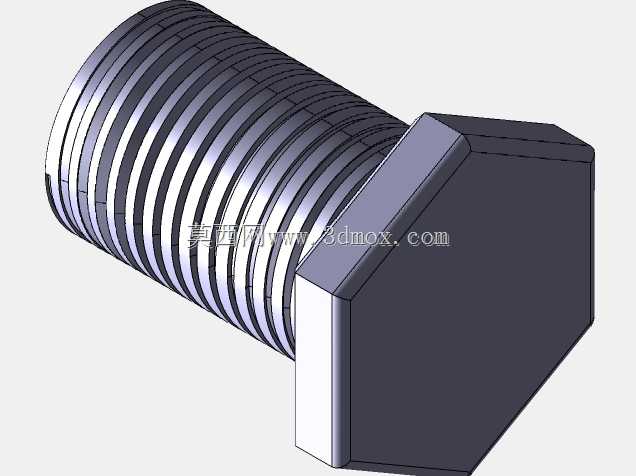

　　减少加工环节的工艺成本。螺纹部分的大径、中径、小径参数均符合通用紧固件的互换性要求，可与同规格的标准螺母、预制螺纹孔直接啮合，无需定制配套的连接部件。在通讯类产品的内部结构固定场景中，这类螺钉常被用于PCB板固定、屏蔽罩安装、壳体拼接等工位，法兰面的大接触面积可避免拧紧时刮伤PCB板的阻焊层，也能在设备受跌落冲击时，分散连接点的冲击载荷，防止连接点附近的基材破损。在小型自动化设备的传感器安装、走线支架固定场景中，全螺纹结构可灵活调整拧入深度，适配不同厚度的安装支架叠装需求，无需准备多种长度规格的螺钉备件。设计建模过程中，螺纹部分采用精确的螺旋扫掠特征生成真实牙型，而非简化的装饰性螺纹贴图，可直接用于后续的装配干涉检查、

　　拧紧过程的有限元应力仿真，法兰面的下表面做了微小的倾角设计，拧紧时可产生足够的接触预紧力，即使在没有防松垫圈的情况下，也能依靠接触面的静摩擦力提供一定的防松能力，适配无强振动的常规装配场景。头杆过渡位置的圆角半径经过反复校核，既不会因为圆角过大导致螺钉无法拧入沉孔，也不会因为圆角过小造成应力集中系数过高，在额定拧紧力矩下，该位置的安全系数可达到2.5以上，满足常规工业场景的使用要求。螺钉的末端采用平端设计，拧入螺纹孔时不会对孔底的预制结构造成冲击损伤，适合盲孔螺纹的连接场景，不会因为末端锥度过大导致螺纹啮合长度不足，影响连接强度。
