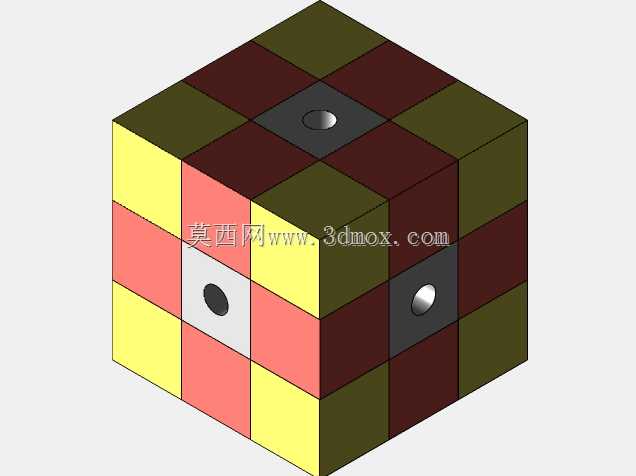

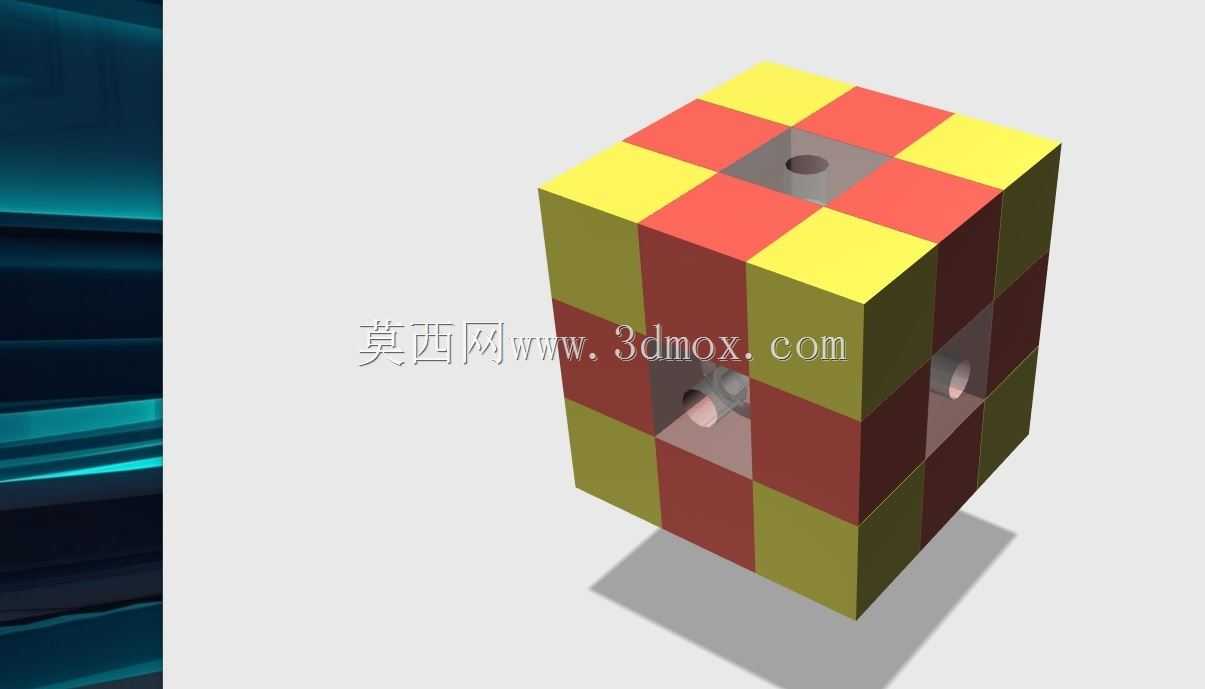

标准三阶魔方结构三维数字建模

　　很多人对魔方的认知停留在益智玩具层面，但在结构设计从业者眼中，三阶魔方的内部卡位、转动间隙配合是非常典型的小尺寸多组件联动结构参考样本。这套建模完整还原了标准三阶魔方的所有结构细节，从外部的色块分件到内部的十字轴连接结构，每一个块体的卡位角度、转动避让空间都按照实际量产魔方的参数进行还原，没有做理想化的无间隙处理，保留了实际产品中需要预留的转动公差空间。

　　从应用场景来看，这套模型除了可以作为益智玩具产品开发的结构参考外，还能用于多组件联动机构的教学演示，很多机械原理课程在讲解空间转动、卡位限位结构的时候，会用魔方作为直观的演示案例，相比复杂的工业传动机构，魔方的结构逻辑清晰，组件数量适中，非常适合用来讲解空间自由度控制、相邻部件运动避让的设计思路。同时在文创产品开发领域，很多定制化纪念魔方、异形衍生魔方的开发，都需要以标准三阶魔方的核心结构作为基础，这套建模的核心卡位部分可以直接复用，只需要修改外部色块的造型或者表面图案，就能快速衍生出不同外观的定制产品，大幅缩短前期结构验证的周期。

　　在功能特性的还原上，建模没有简化内部的连接结构，每个角块、棱块的内部卡扣都做了完整建模，十字中心轴的六个连接端的尺寸、卡合深度都和实际量产产品保持一致，转动时每个块体的运动轨迹都符合真实魔方的转动逻辑，不会出现组件穿模、卡位错位的问题。很多新手在做魔方建模的时候，往往只做外部的色块外观，忽略内部的卡扣结构，导致模型只能做静态展示，无法用于结构验证或者运动仿真，这套建模完整保留了所有结构细节，既可以做静态渲染展示，也可以导入运动仿真软件中模拟魔方的转动过程，验证不同公差下的转动流畅度。

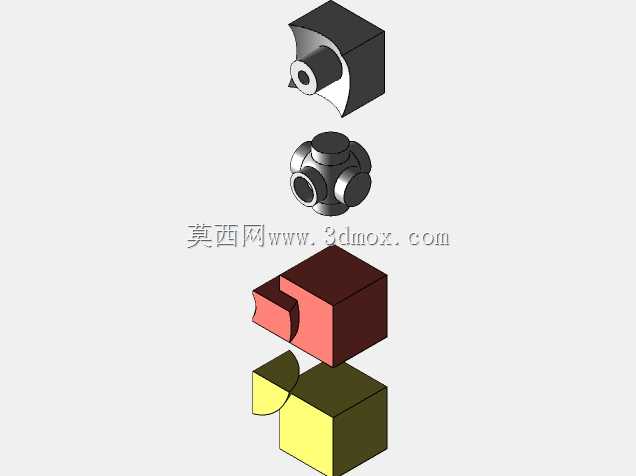

　　设计思路上，建模采用了分组件独立建模再装配的逻辑，每个角块、棱块、中心块都是独立的零件文件，装配时按照实际产品的组装顺序进行配合，中心轴作为固定基准，六个中心块分别固定在中心轴的六个端面上，棱块和角块通过卡扣卡在中心块形成的轨道内，每个块体的卡扣接触面都做了微小的弧度处理，模拟实际产品中为了降低转动阻力做的弧面倒角。在尺寸设定上，这套模型还原的是最常见的57毫米边长标准三阶魔方的尺寸，每个小色块的边长为19毫米，块体之间预留了0.1毫米的转动间隙，这个间隙是经过实际验证的，既不会因为间隙过大导致魔方转动时松散晃动感强，也不会因为间隙过小导致转动时相邻块体发生摩擦卡顿。安装边界方面，魔方作为手持类产品，整体尺寸符合成年人手掌抓握的舒适范围，边角处做了R3的圆角处理，避免尖锐棱角划伤手部，内部中心轴的尺寸控制在12毫米以内，给周边的块体预留足够的卡扣壁厚空间，保证块体在反复转动过程中不会因为壁厚过薄出现断裂问题。

　　在实际的产品开发过程中，很多魔方生产厂家会在这套标准结构的基础上调整卡扣的松紧度、接触面的弧度，来适配不同的使用需求，比如面向竞速玩家的魔方会适当增大转动间隙，在卡扣接触面添加滑轨结构来降低转动阻力，面向儿童的入门魔方会适当减小间隙，增加卡扣的卡合深度，避免魔方转动时容易散架。这套建模的参数化结构可以快速调整这些细节参数，不需要重新搭建整体模型，只需要修改对应特征的尺寸参数就能生成不同特性的结构方案，大幅提升结构迭代的效率。另外在做3D打印定制魔方的时候，这套模型的分件设计也符合FDM打印的工艺要求，每个零件的壁厚都在1.5毫米以上，没有悬空角度超过45度的结构，不需要添加过多支撑就能直接打印，打印完成后可以直接组装成可以正常转动的实体魔方，不需要额外进行结构修改。
