球形曲面换挡操作旋钮结构设计

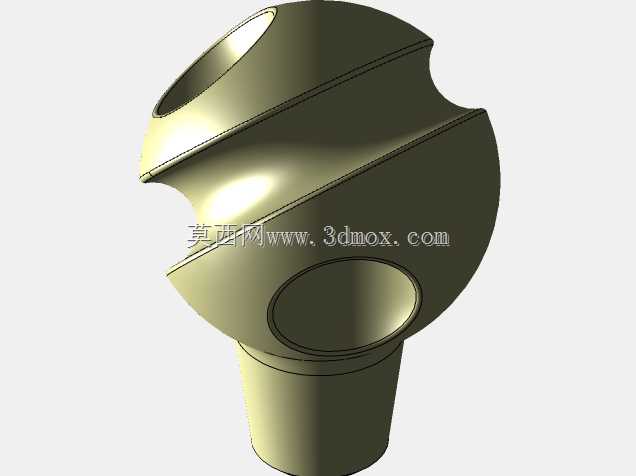

　　这款换挡旋钮的结构设计，首先围绕手动换挡操作的实际人机交互需求展开，日常应用场景覆盖手动操纵的变速机构、小型设备档位切换、特种作业车辆的操纵端，核心用途是为操作人员提供握持舒适、档位反馈清晰的操作载体，通过手部的旋转、扳动动作完成档位的切换指令传递。从功能特性来看，整体采用类球形的握持主体设计，主体表面设置的螺旋导向槽并非装饰结构，而是配合基座内部的定位销结构，在旋钮转动过程中沿槽体轨迹滑动，实现不同档位的行程限位与到位卡滞反馈，避免操作过程中出现滑档、档位错位的问题；主体侧面预留的圆形沉孔，用于嵌入档位标识铭牌或者夜光指示块，方便低光照环境下快速识别档位位置，底部的锥形插接段是核心安装接口，锥面设计能够在插入安装座后自动对中，

　　消除装配间隙带来的操作旷量，插接段内部预留的方孔或者键槽结构，用于和下方的换挡阀杆、操纵轴形成周向固定，确保旋钮转动的扭矩能够无损耗传递到执行机构。设计思路上没有采用传统的直柄或者圆柱旋钮造型，而是优先考虑手部握持的贴合度，球形主体的直径适配成年人手掌抓握的最佳尺寸，表面的曲面过渡全部做了大圆角处理，没有尖锐棱角，长时间操作不会产生硌手的疲劳感；螺旋槽的导程经过反复校核，匹配常规换挡操作的转动角度，从空挡到各档位的旋转行程控制在人手腕部舒适转动的范围内，不需要大幅度摆动手臂就能完成档位切换，槽体的边缘同样做了倒角处理，避免长期使用后槽口割伤手部或者磨损配合的定位销。外形尺寸方面，球形主体的最大外径控制在55mm左右，

　　既不会因为尺寸过大占用过多操纵台的安装空间，也不会因为尺寸过小导致握持发力不足，底部锥形插接段的长度设置为22mm，锥度采用1:10的常用安装锥度，能够适配市面上多数通用换挡操纵机构的安装座尺寸，安装边界上需要注意，旋钮装配后顶部距离操纵台面板的高度预留30mm的操作空间，周围50mm范围内不能布置其他凸起的操控按钮，避免换挡操作过程中手部误触相邻部件；主体侧面的标识沉孔深度控制在1.2mm，嵌入标识片后不会突出旋钮表面，防止操作时剐蹭标识导致脱落。结构细节上，旋钮整体采用等壁厚设计，适合采用注塑或者压铸工艺批量生产，壁厚均匀控制在3mm左右，避免成型过程中出现缩痕、气孔等工艺缺陷，螺旋槽的深度设置为4mm，

　　既能够保证足够的导向限位强度，也不会因为槽深过深削弱主体的结构强度，在频繁扳动、旋转的操作工况下不会出现槽体开裂的问题；底部插接段的端面做了1mm的倒角，方便装配时快速插入安装座，插接段表面预留的环形凹槽用于安装O型密封圈，能够阻挡灰尘、水渍从安装缝隙进入操纵机构内部，提升部件在户外、多粉尘工况下的使用寿命。实际选型适配时，需要核对下方操纵轴的截面尺寸，和插接段内部的固定孔尺寸匹配，若操纵轴为圆形轴，需要额外加装平键传递扭矩，若为方形轴则可以直接插入装配，不需要额外的固定件；旋钮表面可以根据使用场景做不同的表面处理，车用场景可以做哑光磨砂质感提升握持摩擦力，工业设备场景可以做耐油污的光滑表面方便日常清洁擦拭，整体结构没有复杂的内部型腔，加工或者开模的难度较低，适合批量配套生产。
