户外便携折叠式炭烤烧烤架结构设计

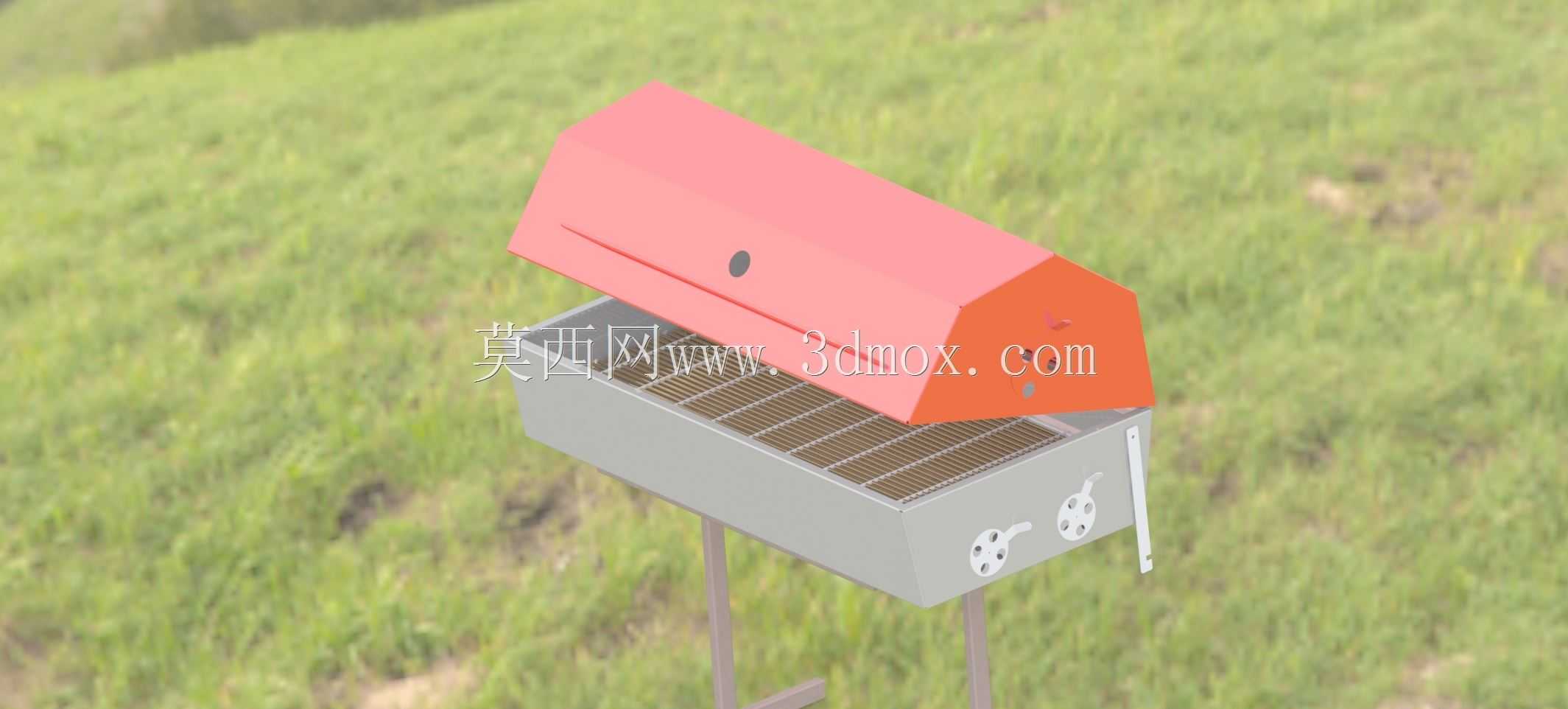

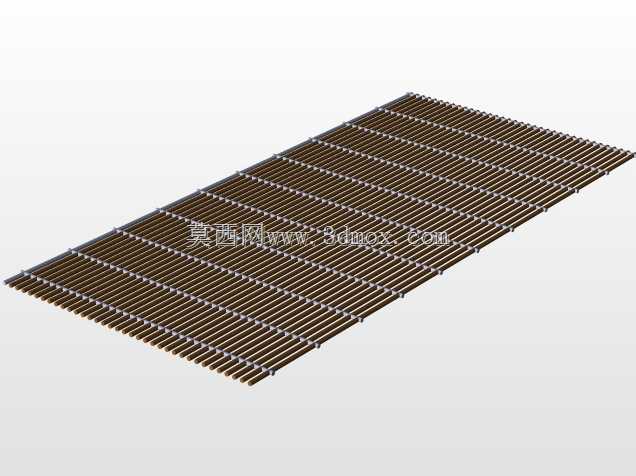

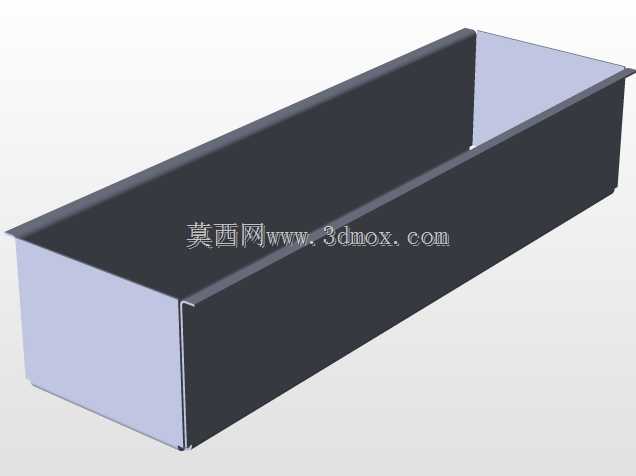

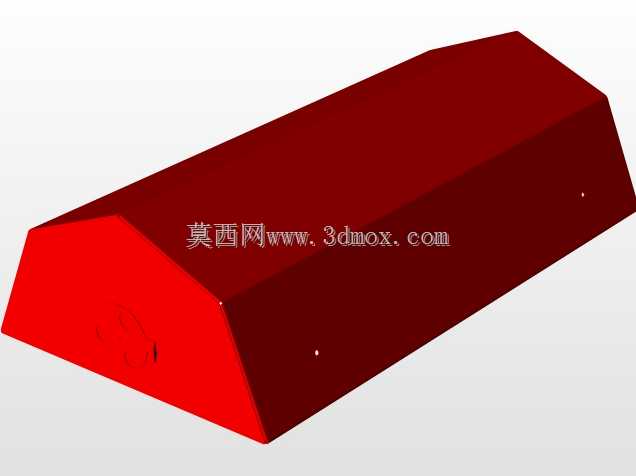

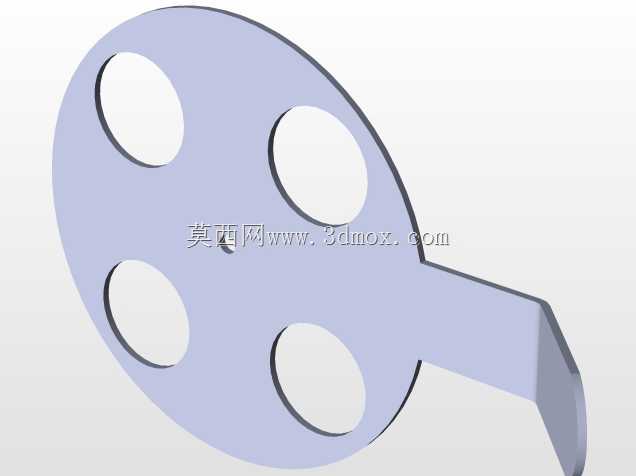

　　这款烧烤架的结构设计围绕户外露营、庭院聚餐、近郊自驾等高频使用场景展开，核心解决传统固定式烤架运输占空间、收纳不便、焖烤功能缺失的痛点。整体采用分体式可折叠结构，炉身主体为冷轧钢板冲压成型的矩形槽体，槽体内部预留炭盆承托位与烤网安装台阶，烤网采用栅格条状结构，栅条间距控制在8mm，既可以避免小块食材掉落，又能保证炭火热量直接穿透作用于食材，同时栅条做了圆弧翻边处理，避免清洁时划伤手部。炉身两侧设置的通风调节结构采用旋转拨片式设计，拨片上开设多组错位通风孔，旋转拨片即可调整通风孔的重合面积，以此控制炉内进风量，实现炭火温度的精准调节，拨片与炉身侧壁采用铆钉铰接，转动阻尼适中，户外使用时不会因风吹出现自行移位的情况。上盖采用斜坡式造型，

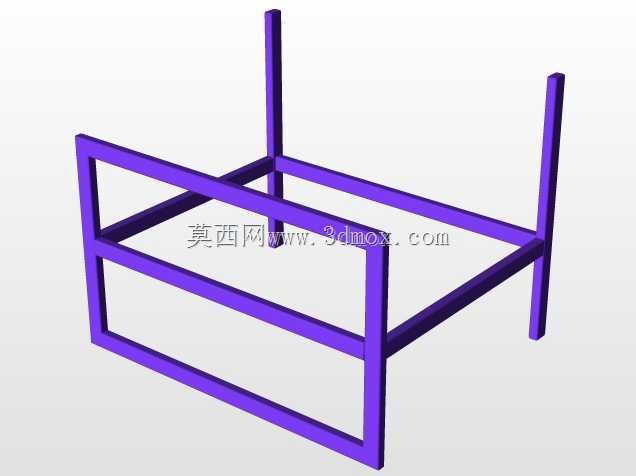

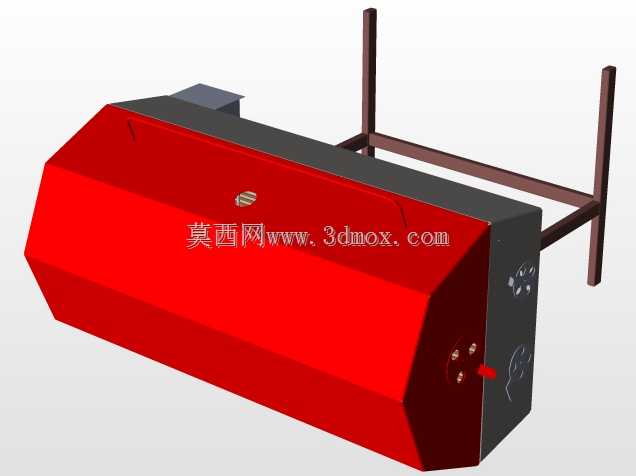

　　前端高度低于后端，闭合后与炉身之间预留12mm的排烟间隙，既可以形成焖烤所需的密闭热循环空间，满足大块食材慢烤的需求，又能避免内部压力过大掀动上盖，上盖表面设置的圆形耐高温把手采用隔热材质内嵌安装，把手与盖体之间预留20mm的隔热间隙，开盖操作时无需佩戴隔热手套也不会出现烫伤情况。支撑结构采用两根独立的插接式支腿，支腿为圆管弯折成型，与炉身底部的插接座采用间隙配合，安装时直接插入即可完成固定，拆卸后可平贴在炉身底部的卡扣位，收纳后整体厚度仅为180mm，可轻松放入车载储物箱、露营装备包内，单台整体重量控制在9kg左右，单人即可完成搬运、组装、收纳全流程操作。炉身前端设置的锁扣结构，在支腿拆卸、上盖闭合后可将上下部分锁为整体，

　　搬运过程中不会出现散开的情况，锁扣采用弹簧按压式结构，解锁仅需单指按压即可操作。烤网与炭盆均采用可抽拉式设计，炭盆抽拉位设置在炉身侧下方，添加炭火时无需掀开上盖、移开烤网，避免高温烫伤风险，炭盆底部开设密集的落灰孔，炭灰可直接落入炉身底部的接灰盘，接灰盘为抽拉式结构，使用后抽出即可倾倒炭灰，清洁过程无需触碰炉身内部高温区域。从安装边界来看，这款烤架展开后整体占地尺寸为620mm*380mm，支腿展开后炉身距离地面高度为720mm，符合成年人站立操作的舒适高度，无需弯腰操作，放置时仅需保证地面平整，支腿底部的橡胶防滑垫可增大与地面的摩擦力，在草地、水泥地、瓷砖地面都可稳定放置，不会出现滑动侧翻的情况。

　　上盖闭合后内部焖烤空间高度为210mm，可容纳整鸡、大块肋排等尺寸较大的食材，满足不同食材的烹饪需求。结构设计过程中充分考虑了热胀冷缩的影响，炉身各拼接位置均预留1.5mm的伸缩间隙，长时间高温使用不会出现板材变形、焊缝开裂的问题，所有钣金边缘均做了卷边钝化处理，组装、使用、清洁过程中不存在锐边划伤的安全隐患。
