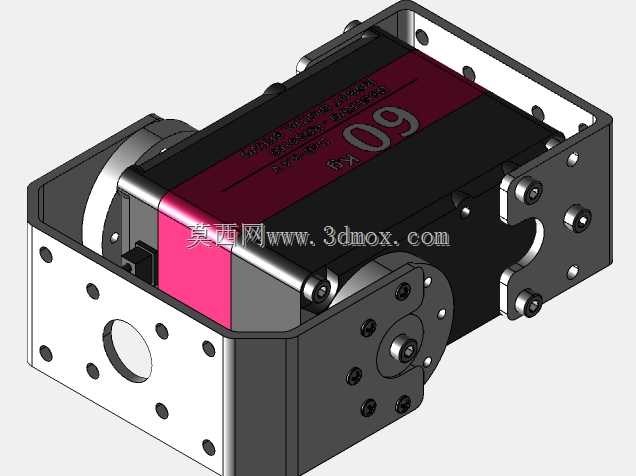

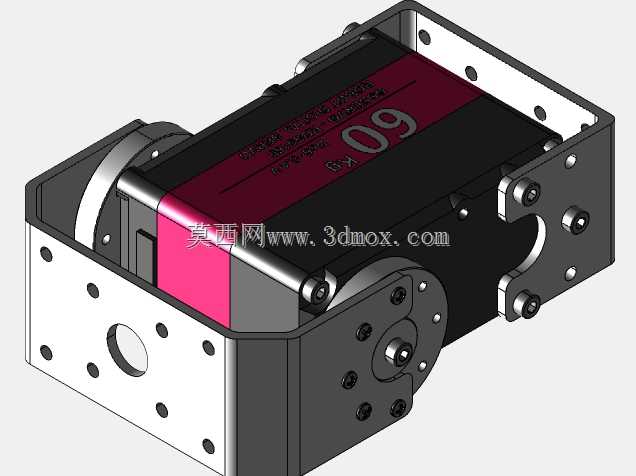

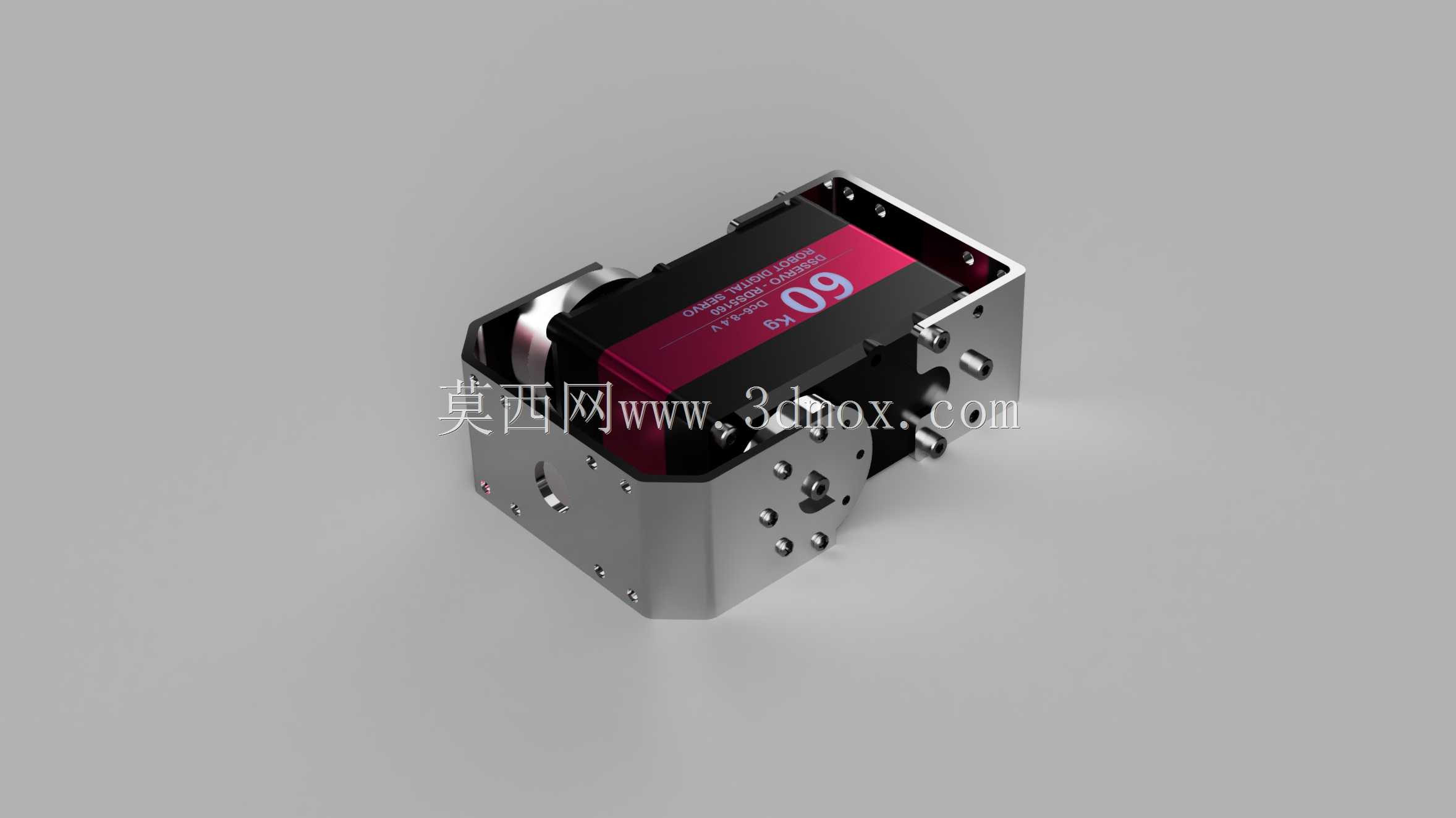

大扭矩RDS5160机器人伺服执行器结构

　　在做重载型桌面机械臂、四足步行机器人关节选型的时候，60kg级扭矩的伺服执行器一直是小负载工业场景、教育科研样机开发里的核心部件，这次拆解复现的RDS5160伺服结构，刚好覆盖了这类中高扭矩舵机的典型设计逻辑，能给做关节结构设计、整机布局的工程师提供很具象的参考。先从实际安装边界说起，这款伺服的壳体采用一体化铣削的金属结构，安装法兰面预留了标准的舵机安装孔位，孔距、沉孔深度都匹配通用大舵机的安装规范，不需要额外做转接件就能直接替换同规格的传统舵机，输出轴采用双轴承支撑结构，径向承载能力比普通塑料齿舵机高40%以上，在承受偏载力矩的时候，不会出现齿面偏磨、输出轴卡顿的问题，这点在机械臂末端带载、足式机器人落地冲击的场景里尤其重要。

　　从功能特性上看，这款伺服内部集成了直流驱动电机、金属减速齿轮组、位置反馈电位器、驱动控制电路，所有元器件都封装在密闭的金属壳体内，既可以屏蔽外部电磁干扰，也能在多粉尘、轻度溅油的车间测试环境里稳定工作，不会像开式结构的执行器那样容易进杂物卡滞。设计思路上，这款伺服没有追求极致的体积压缩，而是把扭矩输出、安装可靠性放在了第一位，壳体侧面预留的走线槽可以把电源线、信号线从侧面引出，不会在关节转动的时候出现线缆弯折磨损的问题，输出端的舵盘连接采用标准花键配合，配套的金属舵盘可以适配不同的连接臂结构，不管是做关节转动连接，还是做直线推杆的动力源，都能快速适配。实际应用场景里，这类60kg扭矩的伺服除了用在机器人关节上，

　　还可以作为小型自动化变位机的转动动力源、摄影云台的俯仰驱动、小型物料分拣机构的摆臂动力，在选型的时候需要注意，它的输出扭矩是在额定电压下的堵转扭矩，实际连续运行的时候要预留30%左右的扭矩余量，避免长时间堵转烧坏内部驱动电路。从结构细节上看，内部的减速齿轮组采用直齿金属齿轮，传动效率在90%左右，虽然相比斜齿传动的噪音稍大，但是加工成本更低、更换维护更方便，齿轮之间的啮合间隙控制在0.1度以内，位置重复定位精度可以满足大部分教育机器人、轻型自动化设备的需求，壳体上的散热槽可以把长时间运行产生的热量快速传导出去，连续运行30分钟的壳体温度不会超过50摄氏度，不会出现过热保护停机的问题。安装的时候要注意，

　　固定螺丝的拧入深度不要超过壳体壁厚的2/3，避免螺丝顶到内部的齿轮或者电路板，造成运行卡滞或者电路短路，输出轴的轴向窜动控制在0.05mm以内，在做高精度点位控制的时候，不需要额外增加轴向限位结构。很多工程师在做样机开发的时候，容易忽略伺服的安装受力方向，这款伺服的径向受力能力远大于轴向受力能力，所以在结构布局的时候，尽量让负载力沿径向作用在输出轴承上，不要让输出轴承受过大的轴向拉力，否则会加速轴承磨损，缩短使用寿命。另外这款伺服的控制信号采用标准的PWM脉冲控制，和市面上绝大多数的机器人控制器、舵机控制板都能兼容，不需要额外编写通讯协议，在做快速样机验证的时候，可以大幅缩短开发周期，内部的位置反馈是线性电位器，有效转动角度在180度范围内，可以通过控制程序调整中位偏移、转动行程，适配不同的机构转动角度需求。从建模还原的角度来说，这个模型把壳体的安装孔位、输出轴的花键尺寸、内部齿轮的啮合关系都做了1:1的还原，在做整机虚拟装配的时候，可以直接导入模型做干涉检查，提前验证安装空间是否足够，线缆走线路径是否合理，避免加工完结构件之后才发现安装干涉，浪费加工成本和调试时间。
