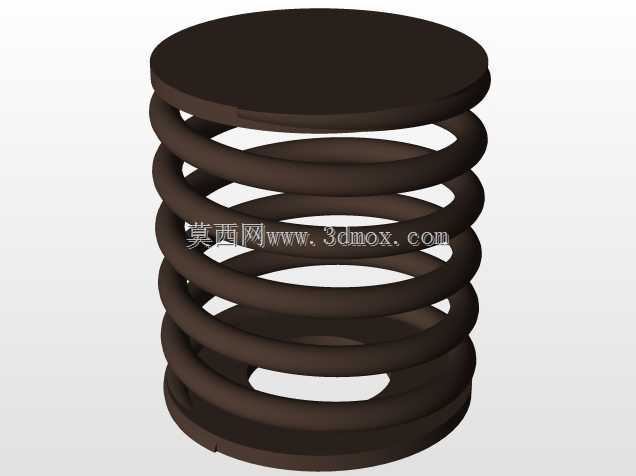

V6发动机用圆柱螺旋摇臂复位弹簧

　　这款摇臂弹簧主要适配V6型内燃发动机的气门摇臂机构，在配气系统中承担摇臂复位、间隙补偿的核心作用，是保障气门正时启闭动作可靠性的基础弹性元件。在发动机实际运行工况中，凸轮轴旋转推动摇臂绕摇臂轴摆动，克服弹簧弹力压下气门完成进气或排气行程，当凸轮型线过了升程段后，弹簧需要快速释放存储的弹性势能，拉动摇臂回位，保证气门及时落座密封，避免出现气门关闭不严、漏气、配气相位错乱的故障。

　　从结构设计来看，这款弹簧采用等节距圆柱螺旋压缩结构，两端设置并圈磨平的支撑端，有效减少弹簧工作时的侧向偏摆，保证受力轴线与摇臂施力方向同轴，避免长期交变载荷下出现弹簧歪斜、卡滞摇臂轴的问题。弹簧的有效圈数经过匹配摇臂行程的计算，既保证在摇臂最大升程位置时弹簧不会并圈压并，预留足够的压缩余量，同时在气门完全关闭状态下能提供足够的预紧力，消除摇臂与气门杆尾端、凸轮与摇臂接触面之间的配合间隙，避免发动机运转过程中出现配气机构异响、零件冲击磨损的问题。

　　在安装边界上，这款弹簧的外径匹配发动机缸盖对应的弹簧安装沉孔尺寸，安装时弹簧下端落座在缸盖的弹簧定位台面上，上端与摇臂的弹簧抵接面贴合，不需要额外的定位销结构，依靠两端并圈的平面支撑即可完成径向定位，装配时直接放入沉孔后预装摇臂即可完成固定，适配现有V6发动机缸盖的原有安装空间，不需要对缸盖结构做额外修改即可替换使用。

　　从材料选型与性能匹配角度，这类摇臂弹簧需要承受发动机舱内的高温环境，同时长期承受高频交变压缩载荷，设计时需要匹配对应的弹簧刚度，既要保证复位动作的响应速度跟上发动机最高转速下的配气动作频率，避免出现气门飞脱的现象，也要避免刚度过大导致凸轮轴驱动扭矩升高，增加发动机的内部摩擦损耗。弹簧的表面处理采用发黑工艺，既提升表面防锈能力，也能在初期磨合阶段减少与相邻零件的摩擦阻力。

　　在实际应用场景中，这类弹簧除了适配量产V6发动机的原厂装配需求，也适用于发动机维修、改装场景的配件替换，建模过程中还原了弹簧的螺旋升角、丝径、有效圈数、两端并圈磨平的结构细节，在做发动机配气机构的运动仿真时，可以直接调用该模型完成弹簧压缩回弹的运动模拟，验证摇臂全行程内弹簧的压缩量变化、受力曲线是否匹配设计要求，也能在干涉检查环节确认弹簧在最大压缩状态下不会与周边的摇臂加强筋、缸盖油道凸台、气门油封等零件发生运动干涉，减少后续实物试装时的问题排查成本。

　　不同于悬架系统用的大线径钢板弹簧，这类发动机配气机构用的圆柱螺旋弹簧线径更细，工作行程更短，但对载荷一致性、抗疲劳性能的要求更高，设计时需要严格控制弹簧的自由长度、刚度公差，避免同一台发动机上的不同气门弹簧刚度偏差过大，导致各缸气门复位速度不一致，影响发动机的运转平稳性。建模时还原了弹簧丝的圆形截面特征，螺旋线的导程与实际产品的等节距参数一致，两端的磨平端厚度符合弹簧设计规范中支撑端厚度不小于0.75倍丝径的要求，保证支撑面的接触面积足够，避免工作时弹簧端面对相邻零件产生过大的局部压应力，造成零件表面压痕磨损。
