V6发动机配套凸轮轴衬套结构设计

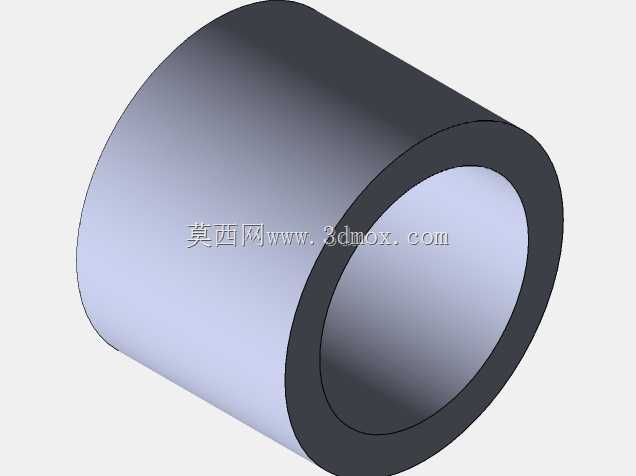

　　在往复式内燃机的配气机构布局中，凸轮轴衬套是承担凸轮轴径向支撑、降低轴颈运转摩擦阻力的核心基础零件，这款适配V6机型的凸轮轴衬套，在设计阶段就围绕高转速工况下的载荷分布、润滑适配、安装公差做了多轮迭代优化。从实际装机场景来看，V6发动机的凸轮轴多布置在气缸盖上部或缸体凸轮轴腔室内，工作过程中凸轮轴需要持续驱动进排气门按配气相位规律启闭，轴颈位置会承受凸轮型线带来的周期性交变径向载荷，衬套作为介于轴颈与安装座孔之间的中间支撑件，首先要保证自身的结构刚度足够，避免在交变载荷下出现形变导致轴系卡滞、配气相位偏移。这款衬套采用整体空心圆筒式结构，内外圆柱面的同轴度公差控制在0.01mm以内，外圆面与缸盖/缸体的衬套安装孔采用过盈配合设计，

　　过盈量根据安装座孔的材质做了差异化匹配，当安装基体为铝合金材质时，过盈量控制在0.02-0.04mm区间，既可以保证衬套装入后不会在孔内出现周向转动或轴向窜动，也不会因为过盈量过大导致铝合金安装孔出现撑裂变形。衬套的内孔面与凸轮轴轴颈采用间隙配合，配合间隙根据发动机正常工作温度下的热膨胀量做了预留，冷态下间隙控制在0.03-0.06mm，当发动机达到正常工作温度（90-110℃）时，衬套与轴颈的热膨胀差会让间隙维持在0.02-0.04mm的最优区间，既可以保证润滑油膜的稳定形成，也不会因为间隙过大导致凸轮轴运转时出现径向跳动，影响气门开启的正时精度。从润滑设计的角度，这款衬套的内孔表面做了微观网纹珩磨处理，

　　网纹的交叉角控制在25-30度，深度在0.002-0.004mm之间，这种表面结构可以在轴颈运转时储存一定量的润滑油，在摩擦副表面形成稳定的动压油膜，避免冷启动阶段出现干摩擦磨损。同时衬套的壁厚做了等强度设计，整体壁厚均匀，在对应润滑油道的位置预留了环形通油槽，与安装座孔上的主油道孔精准对齐，保证压力润滑油可以持续输送到衬套与轴颈的配合面之间，不会出现润滑油路堵塞导致的衬套烧蚀故障。在材料选型的匹配设计上，这款衬套采用钢基铜合金双金属结构，基体为低碳钢保证整体结构强度，内表面烧结铜铅合金层作为摩擦工作面，铜铅合金层的厚度控制在0.3-0.5mm，既具备良好的嵌藏性和顺应性，可以容纳润滑油中携带的微小杂质颗粒，

　　避免杂质刮伤凸轮轴轴颈表面，也具备足够的疲劳强度，可以承受凸轮轴高转速运转时的交变载荷冲击。从安装边界来看，衬套的轴向长度比安装座孔的深度小0.1-0.2mm，装入后两端不会突出安装孔的端面，避免与凸轮轴的轴肩或相邻的传动部件出现运动干涉；衬套的外圆一端设计了15度的导入倒角，方便压装时顺利对准安装孔，不会在压装过程中刮伤安装孔的内壁表面。在实际的发动机台架验证中，这款衬套可以在6000rpm的持续高转速工况下稳定工作，衬套与轴颈的配合面磨损量在100小时全速全负荷试验后不超过0.01mm，完全满足V6发动机的设计寿命要求。对于结构设计从业者来说，这类轴套类零件的建模过程需要重点关注配合面的公差标注、倒角与油槽的位置精度，尤其是油槽与油道孔的对齐度，一旦建模时出现位置偏差，实际装机后就会出现润滑油供油不足的问题，直接影响发动机的运行可靠性；在三维建模时需要先确定安装座孔的尺寸基准，再以基准为参照推导衬套的内外径尺寸、轴向位置、倒角参数，保证所有尺寸链的闭环，避免出现装配干涉的问题。
