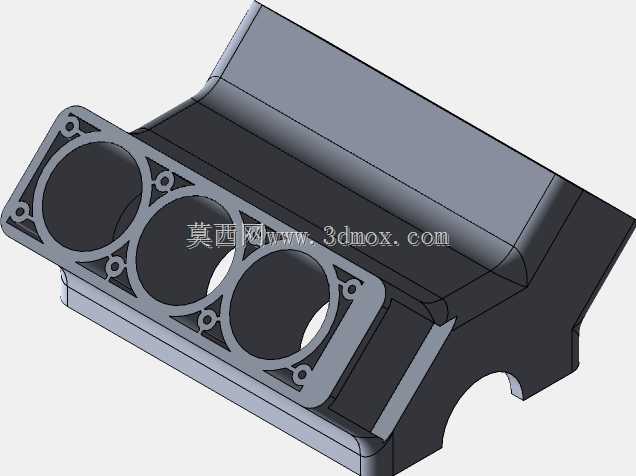

V型六缸内燃机缸体结构三维数模

　　作为内燃机的核心承载基体，这款V6布局的缸体在乘用车动力总成、小型船舶动力、固定式发电机组等场景中承担着不可替代的作用，其结构设计直接决定了动力单元的刚性、密封性能与运转可靠性。从实际工程应用来看，V型六缸布局相比直列六缸能够有效缩短动力单元的轴向长度，更适配前置后驱、横置四驱等对机舱空间利用率要求较高的车型，同时60度的夹角设计能够平衡一阶、二阶振动，让动力输出的平顺性更优，减少运转过程中传递到车架的共振载荷。

　　在功能特性层面，这款缸体集成了气缸安装腔、曲轴支撑座、冷却水道、润滑油道、附件安装面等多重结构，三个成排的气缸腔呈V型对称分布，每个腔室周边设计了均匀分布的螺栓连接凸台，用于紧固气缸盖，保证燃烧室的密封压力能够满足高压缩比工况下的使用需求。缸体下部的弧形缺口是曲轴避让空间，周边的加强筋结构经过受力优化，能够承受活塞往复运动、曲轴旋转带来的交变冲击载荷，避免长期高负荷运转下出现缸体变形、轴座错位等问题。缸体侧面预留的多个凸台平面，分别用于安装机油泵、水泵、正时链条罩、进排气歧管支架等外围附件，安装孔位的位置度公差控制在0.05mm以内，保证附件装配后无干涉、运转无偏载。

　　从设计思路来看，这款缸体采用了整体式铸造结构的设计方向，壁厚根据不同区域的受力情况做了差异化处理：气缸壁周边受力集中，壁厚设计为6mm，同时在外围增加了网格状加强筋，既保证缸筒的圆度在热态工况下不发生超差变形，又尽可能控制整体重量；水道区域的壁厚设计为4mm，保证冷却液能够在腔体内快速循环，带走燃烧室传递到缸体的热量，避免局部过热导致的材料强度下降；曲轴箱部分的侧壁采用了弧形过渡结构，相比直角结构能够提升30%以上的结构刚性，同时减少铸造过程中的应力集中问题。在安装边界的设计上，缸体底部的油底壳连接面采用了平面度0.03mm的加工要求，密封胶槽的深度统一为1.5mm，保证密封胶填充后不会出现渗油问题；缸体与变速箱连接的端面定位销孔采用过盈配合设计，保证动力输出轴与曲轴的同轴度误差控制在允许范围内，避免传动过程中出现异响、轴瓦偏磨等问题。

　　在实际建模过程中，需要重点关注各个油道、水道的连通逻辑，避免出现盲孔、交叉干涉的问题，同时要预留出机加工的工艺余量，比如气缸内壁需要预留0.3mm的珩磨余量，轴座孔需要预留0.2mm的镗削余量，保证后续机加工后能够达到设计要求的尺寸精度与表面粗糙度。缸体上的每个螺栓孔都做了沉头设计，避免螺栓装配后突出安装面，影响外围附件的贴合度；气缸腔周边的冷却水道采用了环绕式设计，能够让冷却液均匀包裹气缸外壁，避免不同气缸之间出现温差过大的问题，保证各个气缸的工作状态一致，减少动力输出的波动。对于结构设计从业者来说，这类缸体模型能够直观展示V型发动机的基体布局逻辑，帮助理解动力核心部件的受力分布、装配关系与工艺设计要点，在进行动力总成匹配、机舱布局设计、改装件开发时，可以作为核心参考依据，减少前期方案设计时的结构干涉风险，提升设计效率。
