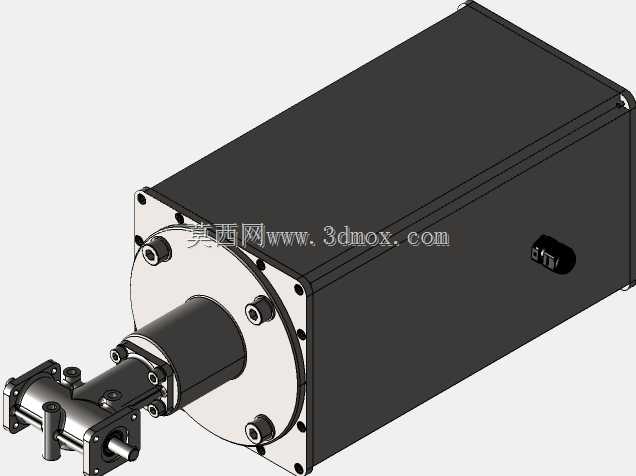

带90度换向齿轮箱的直流驱动电机

　　安装基准面与电机输出轴线的平行度公差控制在常规工业级精度范围内，能满足多数普通传动场景的装配要求。前端集成的90度齿轮箱采用锥齿轮换向结构，输入轴与电机转子直连，输出轴轴线与电机轴线垂直，输出端预留了标准轴伸与安装法兰，可直接连接负载辊筒、摆臂或者小型丝杠模组，传动路径短，反向间隙控制在小功率驱动单元的常规合理区间，适合需要正反转频繁切换的轻载传动场景。在实际选型适配时，需要注意该驱动单元的安装边界：电机主体为方形截面结构，轴向总长度包含齿轮箱部分，安装时需要在齿轮箱输出侧预留足够的轴伸装配空间，同时在电机尾部预留接线与散热空间，避免安装后与周边结构件产生干涉。齿轮箱部分的壳体与电机端盖通过周向均布的内六角螺栓紧固，连接刚性足够，在小型自动化输送线、桌面级工装变位机构、轻型医疗检测设备的动力布局中，经常会遇到动力输出方向与电机安装轴线呈90度垂直的空间限制场景，常规直出轴电机要么需要额外加装外置换向传动座，要么会挤占过多安装空间，导致整体设备结构冗余、传动链累计误差增大。这款集成90度换向齿轮箱的直流驱动单元，正是针对这类紧凑安装场景做的一体化设计，将电机本体与直角换向齿轮箱做了集成式装配，省去了用户自行搭配联轴器、换向座的调试步骤，也避免了外接传动件带来的同轴度误差问题。从结构设计逻辑来看，电机本体采用方形封闭壳体，壳体侧壁预留了标准安装孔位，可直接通过螺栓固定在设备安装基板上，不需要额外制作转接支架，

　　能承受输出端额定范围内的径向与轴向负载，日常维护时只需要定期检查齿轮箱润滑状态即可，不需要拆解电机本体。从功能特性上看，一体化的结构设计让整个驱动单元的防护性能比分体式装配结构更好，壳体接缝处都做了贴合面处理，能阻挡日常工况下的粉尘侵入，适合在普通车间环境、室内设备场景下长期运行。输出轴的连接部位做了定位轴肩设计，装配负载件时可以直接靠轴肩定位，不需要额外调整轴向安装位置，能减少装配时的调试工作量。在传动匹配上，齿轮箱的减速比与电机输出特性做了匹配调校，让输出端的扭矩与转速区间适配多数轻载自动化机构的动力需求，不需要用户再额外计算电机与齿轮箱的匹配参数，选型时只需要核对输出轴尺寸、安装孔位与负载扭矩转速要求即可直接选用。

　　很多做小型非标设备的结构工程师在遇到直角动力传输需求时，往往会分别采购电机、锥齿轮换向箱、联轴器再自行组装，不仅要计算各部件的安装配合尺寸，还要处理装配后的同轴度、连接刚性问题，装配耗时久还容易出现传动异响、振动过大的问题，这类集成式的90度驱动电机直接把这些装配环节在出厂前完成，能大幅缩短设备的装配调试周期，也降低了现场装配出错的概率。在安装布局时，电机壳体的方形结构相比圆形电机更易做周向防转设计，安装时只需要将壳体基准面贴紧设备安装板，拧紧紧固螺栓即可，不需要额外做防转卡位结构，对于安装空间局促的设备内部布局来说，能节省不少结构设计的工作量。齿轮箱输出端的法兰尺寸与常规同功率等级的直角减速电机标准尺寸兼容，

　　替换现有设备上的同类驱动单元时不需要修改安装孔位，适配性较强。需要注意的是，该驱动单元的输出轴径向负载有明确的适用范围，不适合直接连接大直径重载辊筒或者承受较大径向冲击力的场景，选型时需要核对负载端的受力情况，避免超出齿轮箱的承载能力导致齿轮磨损加快。接线部位位于电机壳体侧面，接线口朝向可以根据安装需求在装配时调整，方便不同安装方向下的走线布局，避免线缆与周边结构产生摩擦剐蹭。整体结构没有多余的冗余设计，所有部件都围绕紧凑安装、稳定传动的核心需求设计，没有为了外观做多余的造型处理，完全以工业场景下的实用功能为设计核心，从壳体的加强筋布局到螺栓的排布位置，都兼顾了装配便利性与结构刚性，是小型直角传动场景下非常实用的一体化驱动解决方案。
