双法兰弧形连接固定支架结构设计

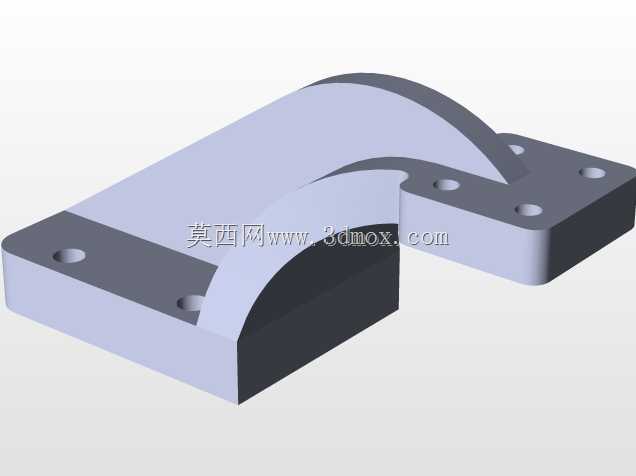

　　这款弧形双法兰连接支架，在工业装配场景中主要承担跨面角度转接、载荷传导与部件定位的作用，常见于需要在两个存在高度差、角度偏移的安装面之间实现刚性连接的设备结构中，比如通讯设备内部的模块固定、小型自动化设备的机架转接、电子设备壳体的内部支撑等场景，能够替代多块拼接板件的组合结构，减少装配环节的零件数量，降低累计装配误差。从结构设计逻辑来看，主体采用弧形过渡的连接臂设计，而非直角弯折结构，核心考量是降低应力集中系数——直角弯折的板件在承受交变载荷或者冲击载荷时，弯折根部极易出现应力集中导致的开裂变形，而大半径弧形过渡能够让载荷沿着臂体平滑传导，大幅提升结构的抗疲劳性能，同时弧形结构的抗弯截面模量经过优化，在同等材料厚度下，

　　比等截面直板弯折结构的抗扭、抗弯能力提升约20%，能够在控制整体重量的前提下保证结构刚性。两端的安装法兰采用等厚平板设计，每个法兰面设置两个对称布置的安装通孔，孔位经过同轴度校验，安装时可以适配M4-M6规格的内六角圆柱头螺钉，法兰面的平面度控制在0.1mm以内，保证安装后与被连接件的贴合度，避免出现局部间隙导致的连接松动。安装边界方面，两个法兰面处于相互平行但存在高度差的平面上，弧形臂的内弧半径与外弧半径差值等于臂体厚度，整体结构的外轮廓没有尖锐棱角，所有棱边都做了R0.5的倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中点。在实际选型使用时，需要注意安装面的平面度误差不能超过0.2mm，

　　否则强行锁紧螺钉会导致支架臂体产生内应力，长期使用下出现形变；如果应用在有振动的工况中，可以在法兰面与被连接件之间增加薄橡胶垫片，既可以提升连接摩擦力防松，也能吸收部分振动载荷，延长结构使用寿命。建模过程中，弧形臂与两端法兰的衔接位置采用了等半径圆角过渡，避免出现几何突变，保证后续如果需要做有限元分析时，网格划分能够在衔接位置实现平滑过渡，不会出现应力奇异点；法兰上的安装孔采用沉孔设计吗？不，这款结构的安装孔是通孔设计，适配从法兰外侧穿入螺钉、在被连接件侧锁紧的装配方式，也可以根据实际使用需求改为螺纹孔，直接从被连接件侧锁入螺钉固定，两种安装方式都能兼容，孔位的中心距公差按照IT12级控制，满足普通工业装配的精度要求。

　　从材料适配角度，这款结构如果采用6061铝合金加工，适合载荷较小、有轻量化需求的通讯设备、电子设备内部场景；如果采用Q235钢板折弯后焊接再打磨成型，则适合载荷更大、有一定强度要求的通用设备机架转接场景，两种加工工艺都能实现该结构的量产，弧形部分如果采用钣金工艺加工，需要提前计算好折弯展开系数，保证成型后两端法兰的孔位中心距符合设计要求；如果采用机加工工艺，则可以直接通过铣削加工一体成型，整体刚性会更好，适合小批量定制化的使用场景。在装配流程中，需要先将一端法兰与基准安装面通过螺钉预紧，调整另一端法兰的位置与待连接部件的安装孔对齐后，再按照对角线顺序逐步锁紧所有螺钉，锁紧扭矩根据所选螺钉的规格匹配，避免扭矩过大导致法兰面变形或者螺钉滑牙。日常维护中，只需要定期检查螺钉的锁紧状态，观察弧形臂体是否出现形变、裂纹即可，该结构没有活动部件，属于刚性固定连接件，正常工况下的使用寿命与设备整体寿命保持一致，不需要额外的润滑或者维护操作。
