带销轴铰接式连接固定支座结构设计

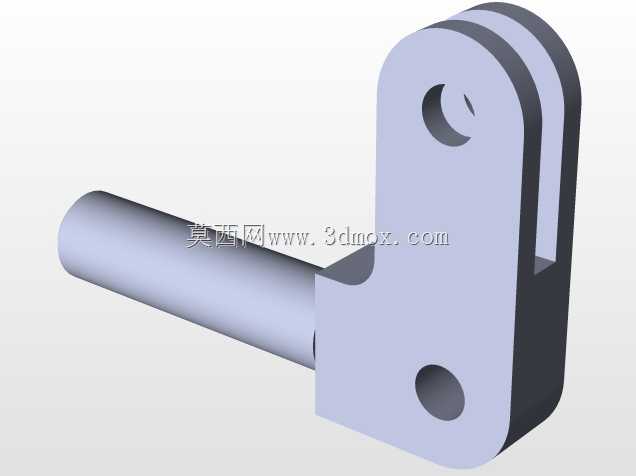

　　该铰接式连接固定支座是机械传动与支撑系统中常见的受力构件，主要应用于需要实现一定角度摆动、同时传递轴向与径向载荷的连接场景，常见于自动化设备连杆机构、工装夹具定位端、小型工程机械操作联动结构、输送线挡停机构的铰接点位，承担相邻构件之间的载荷传递、运动限位以及相对转动的铰接功能。从结构设计来看，构件整体分为两个核心功能段，一侧为圆柱形销轴段，用于插入对应安装孔位实现径向定位与转动配合，销轴段的直径与长度匹配常规铰接孔的配合公差，表面设计为光滑圆柱面，可适配铜套、无油衬套等耐磨配件的安装，降低长期转动过程中的磨损量，延长构件的使用寿命。另一侧为双叉耳式的支座主体，叉耳部位开设同轴的铰接通孔，用于穿装铰接销与外部连杆、摆臂类构件连接，

　　实现两个构件之间的相对摆动；支座主体下部开设的横向通孔为安装固定孔，可穿装螺栓将整个支座固定在设备机架、安装基板等基准面上，保证支座整体的安装稳定性。设计过程中，针对铰接部位的受力特性，对叉耳的厚度做了等强度优化，两个叉耳的厚度保持一致，保证铰接销受力均匀，避免单侧受力过大导致的销子弯曲、叉耳变形问题；销轴段与支座主体的连接部位做了圆弧过渡处理，减少应力集中，避免在交变载荷作用下连接根部出现疲劳断裂的情况。从安装边界来看，销轴段的外伸长度需要匹配对应安装位的孔深，安装时销轴段插入配合孔后，端面不超出配合孔的外侧端面，避免与周边其他运动构件发生干涉；双叉耳的开口宽度需要适配被连接构件的端部厚度，预留0.2-0.5mm的装配间隙，

　　保证铰接转动过程中无卡滞；下部固定孔的中心距支座底面的高度、以及固定孔的孔径，适配常用的内六角圆柱头螺栓规格，安装时可直接采用标准紧固件完成固定，无需额外加工定制配件。实际应用中，该类支座的载荷传递路径清晰，外部摆臂的载荷通过铰接销传递到双叉耳结构，再通过支座主体传递到下部的固定连接面，最终分散到设备基准结构上，结构整体的刚性足以承受常规中小型机构的铰接载荷，同时结构紧凑，占用安装空间小，在空间受限的设备内部布局中具备较好的适配性。设计时还考虑了加工工艺性，所有外轮廓的棱角处均做了小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配过程中起到导向作用，提升装配效率；铰接孔与销轴段的同轴度、

　　圆柱度公差按照中等精度机械加工要求设定，普通数控铣、车削设备即可完成加工，无需特殊的高精度加工工序，加工成本可控，适合批量生产应用。在不同的应用场景下，可根据实际载荷大小调整各部位的尺寸参数，比如重载场景下可加大销轴直径、增加叉耳厚度，轻载场景下可适当缩减尺寸降低整体重量，该结构的模块化设计思路也便于系列化衍生，适配不同载荷等级、不同安装空间的使用需求。
