对开式半圆法兰连接轴承座壳体结构

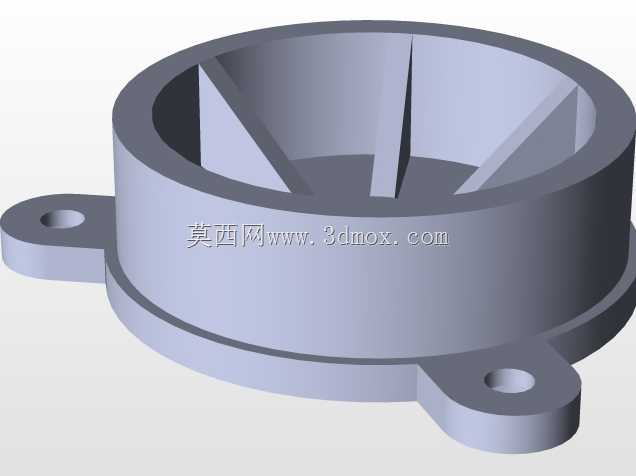

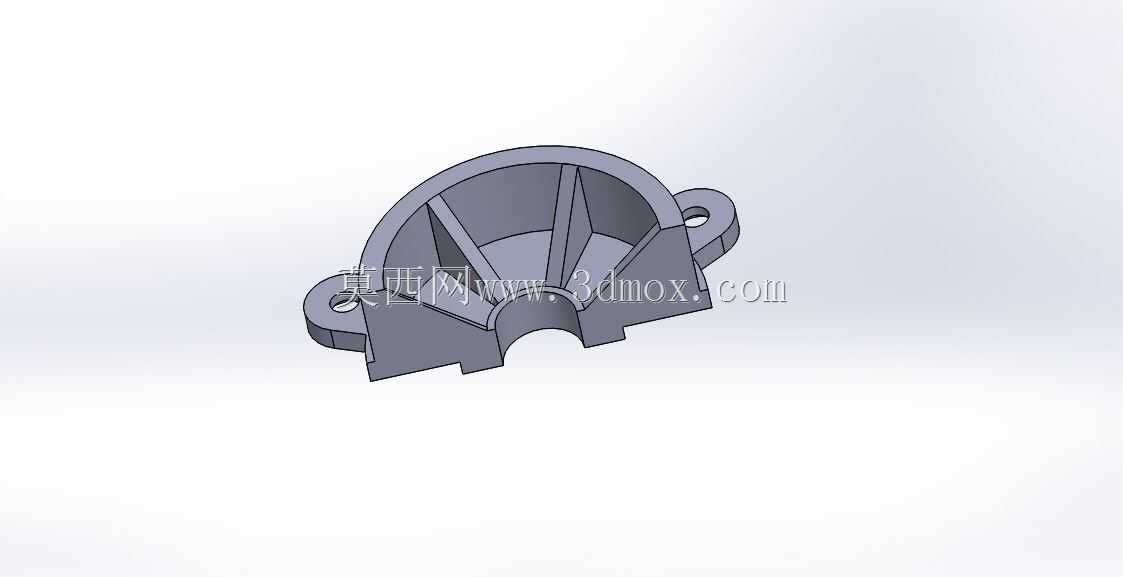

　　该对开式半圆法兰连接壳体结构，多应用于中小型传动系统的轴系支撑场景，常见于输送线辊筒支撑、小型减速机输出轴定位、农用机械传动轴固定等工况，核心作用是为回转类轴件提供稳定的径向支撑基准，同时通过分体式结构降低轴系装配、后期维护的拆装难度，无需沿轴端轴向长距离滑移即可完成壳体的安装与拆卸，适配轴上已预装齿轮、带轮等零件的装配场景。从结构设计逻辑来看，主体采用半圆拱形腔体结构，腔体内部预留的圆弧面与轴系配套的轴瓦、轴承外圈直接贴合，拱形腔体的壁厚根据常规工况下的径向载荷计算取值，在腔体外侧均匀布置三道纵向加强筋，筋板从腔体顶部圆弧面一直延伸至底部对合法兰面，既可以抵消轴系运转时产生的径向撑开力，避免法兰连接螺栓受过大的交变剪切载荷，

　　也能减少壳体整体壁厚，在保证结构强度的前提下降低零件自重，减少铸造或机加工环节的材料损耗。两侧伸出的安装耳与主体腔体一体成型，安装耳上预制的通孔用于穿设地脚螺栓或设备连接螺栓，安装耳的底面与底部对合法兰面处于同一加工基准面，保证安装后壳体的支撑面与设备安装面完全贴合，避免出现安装倾斜导致轴系同轴度超差的问题。底部的对合法兰面沿半圆腔体的径向向外延伸，法兰面上预留有螺栓穿设孔位，用于与下半部分对应壳体锁紧，合模后形成完整的圆形轴系容纳腔，法兰面的加工粗糙度要求控制在Ra3.2以内，保证两半壳体合模后的贴合紧密性，避免出现配合间隙导致轴系支撑刚度下降。从安装边界来看，该结构的安装耳间距、腔体半圆内径、

　　法兰面宽度均按照常规通用轴系的安装尺寸匹配设计，安装时需保证两半壳体的合模面与轴的中心线处于平行状态，两侧安装耳的螺栓需采用对角锁紧的方式逐步拧紧，避免单侧受力导致腔体变形夹滞轴承外圈。在实际工况适配中，该结构可承受中等强度的径向载荷，不适用于有较大轴向冲击力的重载传动场景，腔体内部可根据使用需求加装储油槽，配套脂润滑或稀油润滑的轴承使用，外侧的筋板结构同时可作为散热辅助结构，在轴系高速运转时帮助传导轴承运转产生的热量，降低轴承过热失效的风险。设计过程中需重点关注安装耳与主体腔体的过渡圆角，避免直角过渡导致的应力集中，在长期交变载荷下出现安装耳断裂的问题，同时腔体内部的圆弧面需保证圆度公差，避免与轴承外圈出现点接触或线接触，导致局部压强过大加速轴承磨损。
