方形法兰安装立式铰接支撑座结构

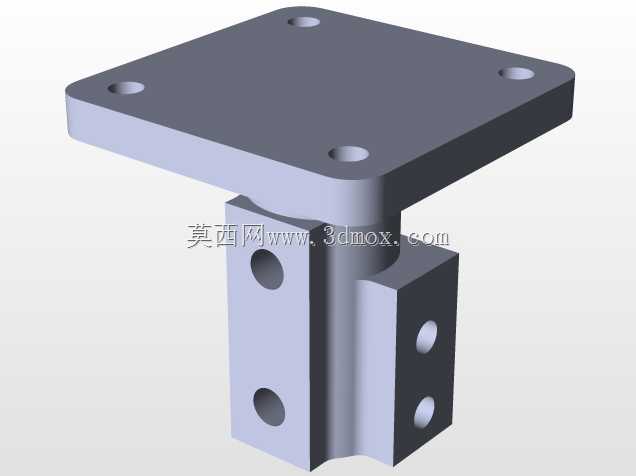

　　该支撑铰接件多用于需要实现小角度摆动调整的设备连接场景，常见于自动化产线的工位姿态调整机构、小型工装夹具的角度定位模块、通讯设备外置天线的俯仰调节基座，也可作为轻型输送线侧边挡料机构的铰接支点使用，能够在承受径向与轴向复合载荷的同时，为相连部件提供可控的转动自由度，避免硬连接带来的应力集中问题。从结构设计逻辑来看，顶部采用方形法兰安装面，四个角位设置沉头安装孔，安装时可将螺栓头完全沉入孔内，保证法兰上表面与安装基准面完全贴合，不会出现凸起干涉相连部件的情况，方形法兰相比圆形法兰在安装时具备更好的防转特性，不需要额外设置定位销即可承受一定的周向扭矩，适合安装空间受限、无法布置额外定位结构的场景。法兰下方过渡段采用圆弧收腰设计，

　　既能够减少直角连接处的应力集中，提升部件整体的抗疲劳强度，也能在铸造或机加工过程中减少应力残留，避免部件在长期交变载荷下出现开裂问题。主体支撑段采用对称开槽结构，两侧的立板上分别设置同轴的通孔，用于穿装铰接销轴，槽位宽度可根据配套的铰接部件厚度进行匹配设计，安装时将待连接部件的铰接端嵌入槽内，穿入销轴后即可实现铰接动作，两侧立板的对称布局能够让销轴承受的载荷均匀分布到两侧立板上，避免单侧受力导致的销轴变形、立板弯折问题。立板上的铰接孔采用通孔设计，既可以穿装标准圆柱销轴配合开口销固定，也可以根据使用需求替换为螺栓螺母组件，适配不同的安装紧固需求，孔位的同轴度公差控制在0.02mm以内，能够保证铰接转动时无卡滞、无偏磨问题。

　　底部侧方延伸的凸台同样设置两个安装孔，可用于安装限位块、角度传感器或者阻尼调节组件，拓展部件的使用功能，不需要额外焊接或加工安装位，减少现场改装的工作量。从安装边界尺寸来看，顶部方形法兰的边长可根据实际承载需求调整，常规轻型应用场景下法兰边长控制在80-120mm区间，沉头孔适配M6-M10的内六角螺栓，主体支撑段的高度根据所需的铰接点高度确定，槽位宽度适配10-30mm厚度的铰接部件，整体结构紧凑，不会占用过多安装空间，安装时仅需要在基准安装面上加工四个对应位置的螺纹孔即可完成固定，不需要复杂的安装工序。建模过程中需要重点关注铰接孔的同轴度约束、法兰面与主体轴线的垂直度约束，沉头孔的深度需要与所选螺栓的头部尺寸匹配，

　　保证螺栓安装后不突出法兰面，过渡圆弧的半径需要根据壁厚合理设置，避免圆弧过小导致的应力集中，同时也要避免圆弧过大占用槽位的有效安装空间。实际选型应用时，需要根据所承受的径向载荷、铰接转动频率确定部件的材质与壁厚，常规静态或低频摆动场景可采用6061铝合金加工实现轻量化，高频摆动或重载场景则需要采用45号钢调质处理，提升部件的耐磨性能与结构强度，铰接孔内可根据需求加装铜套或者直线轴承，降低转动过程中的磨损，延长部件使用寿命。
