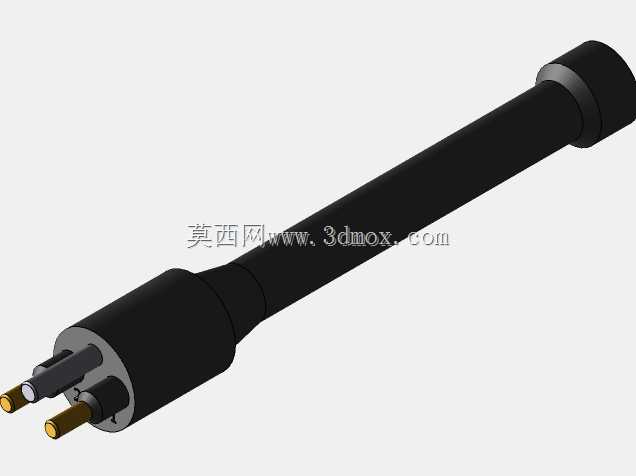

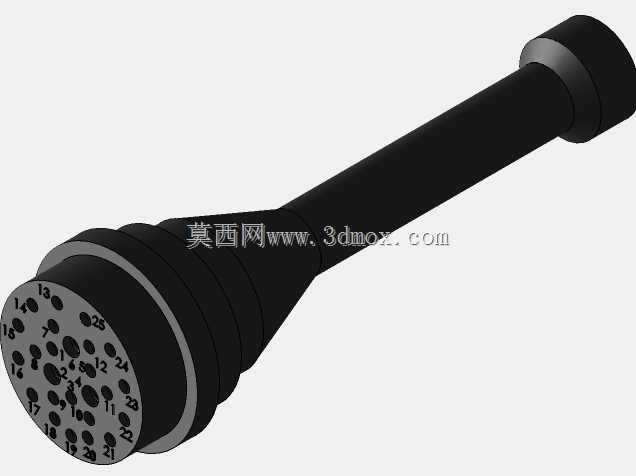

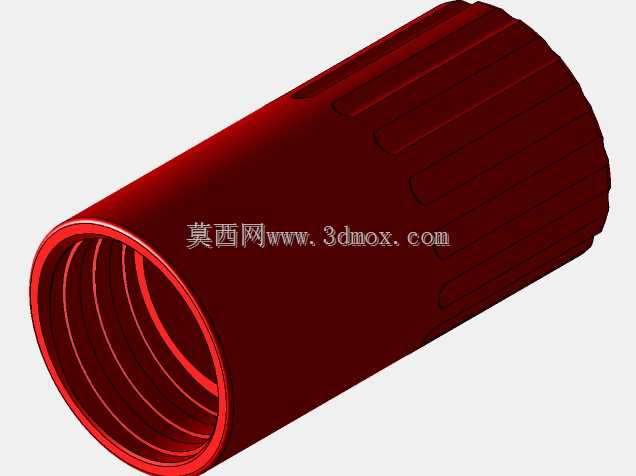

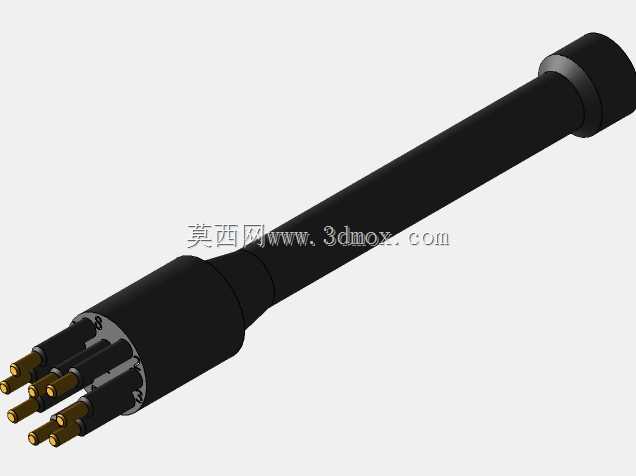

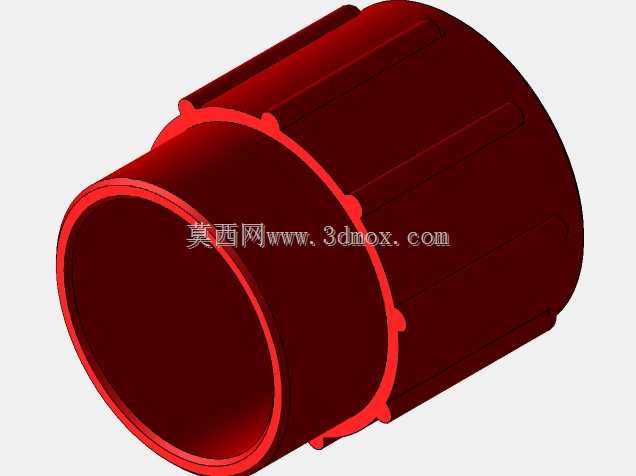

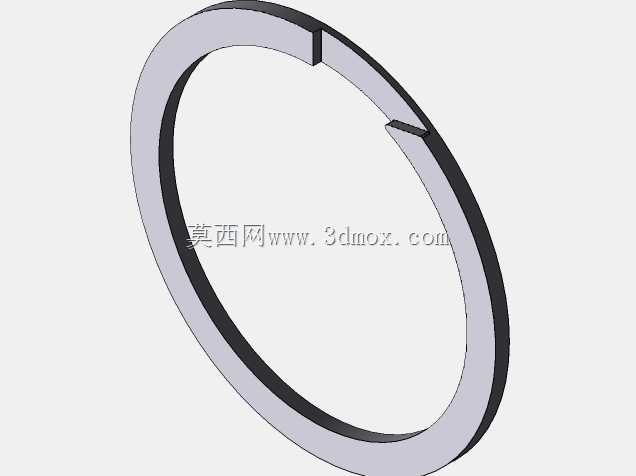

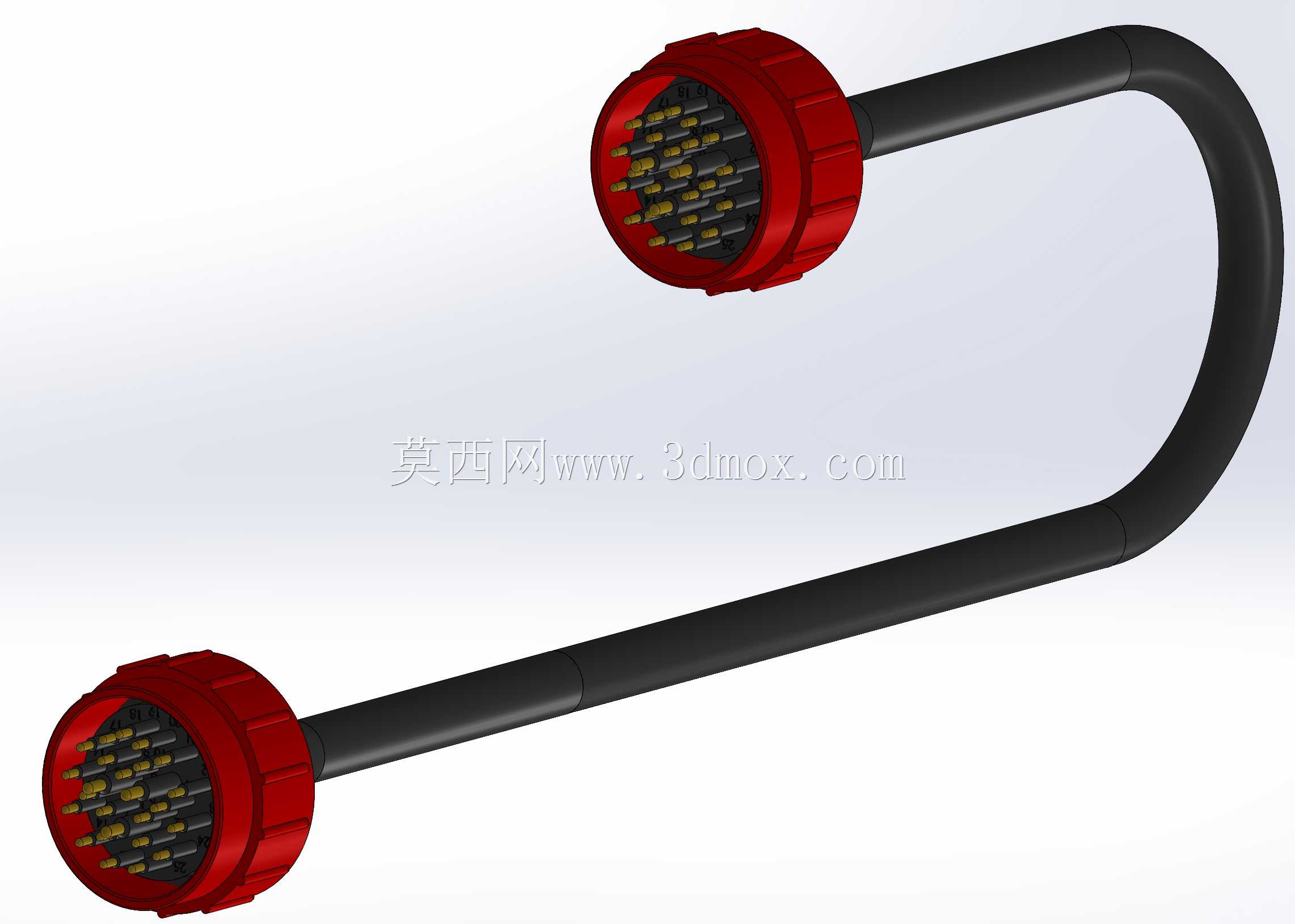

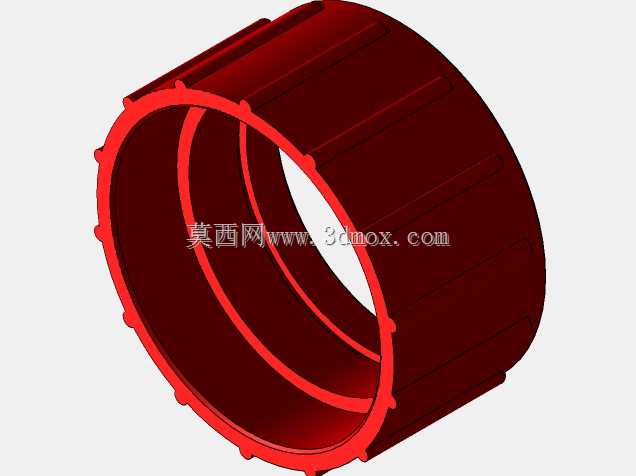

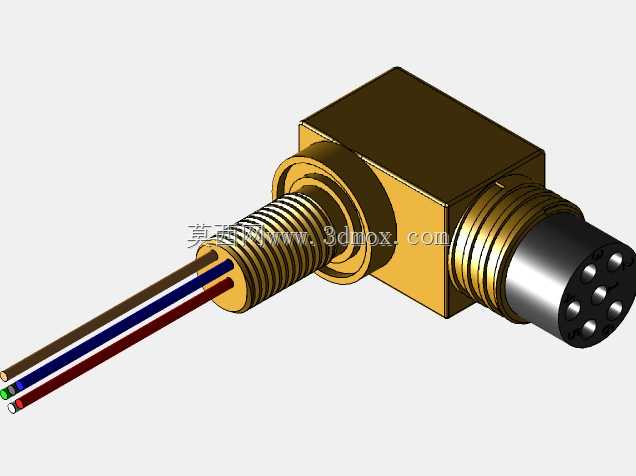

微型圆形Subconn电缆连接组件结构设计

　　在水下探测设备、小型通讯终端、精密传感阵列的布线环节里，这类微型圆形Subconn电缆连接组件是信号与动力传输链路里的核心衔接部件，很多人在做小型水下机器人、便携通讯设备的结构布线时，往往会忽略接插件的安装边界与密封配合细节，最后出现装配干涉、密封失效的问题，这套三维结构完整还原了该类连接器的配合特征，能给结构选型、布线设计提供直接的参考依据。从实际使用场景来看，这类连接器常应用在空间局促、对连接可靠性有较高要求的场合，比如水下声学传感器的出线端、便携单兵通讯设备的外接接口、小型工业检测探头的信号传输端，它需要在反复插拔、存在一定外界水压或者环境潮气的工况下，保持引脚接触稳定、连接部位不出现松脱，同时还要控制自身的外形尺寸，

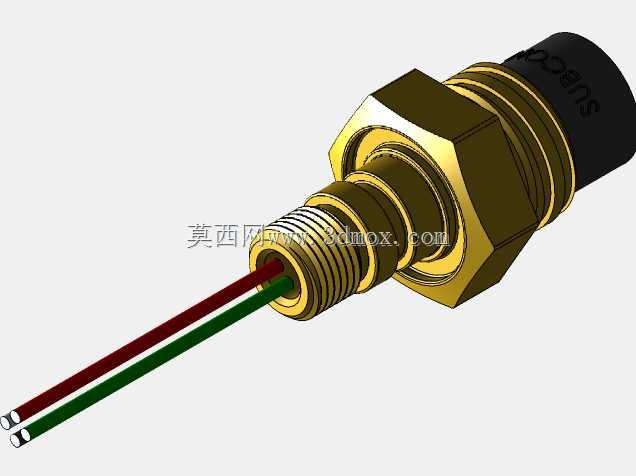

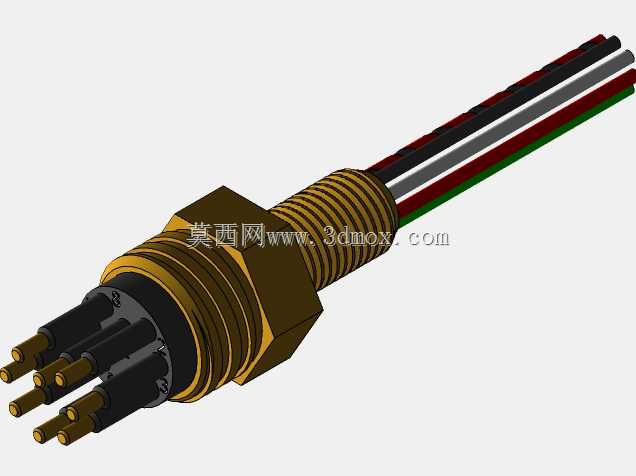

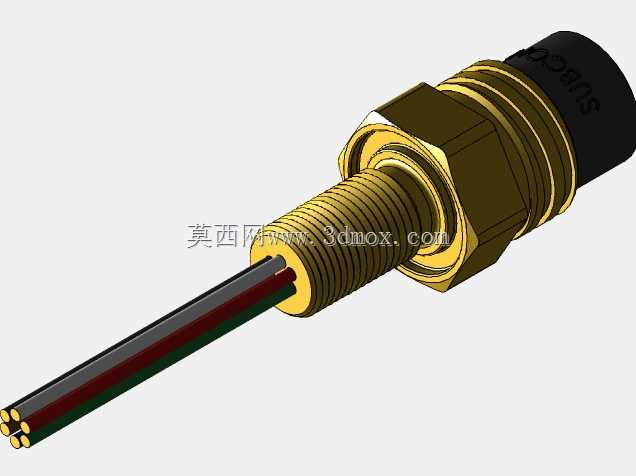

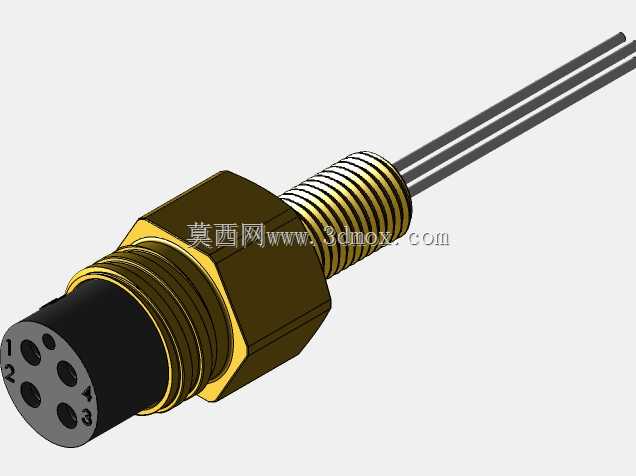

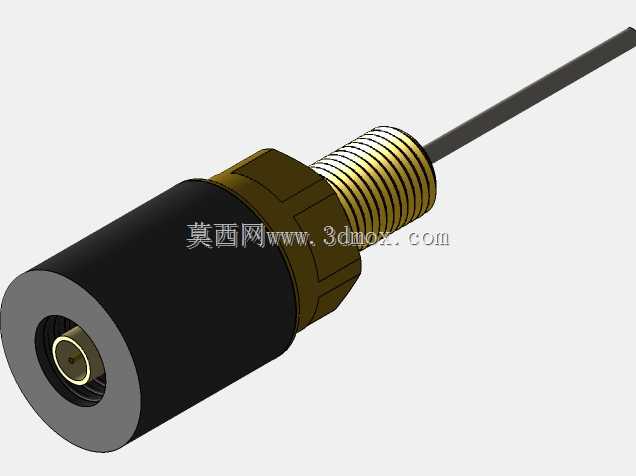

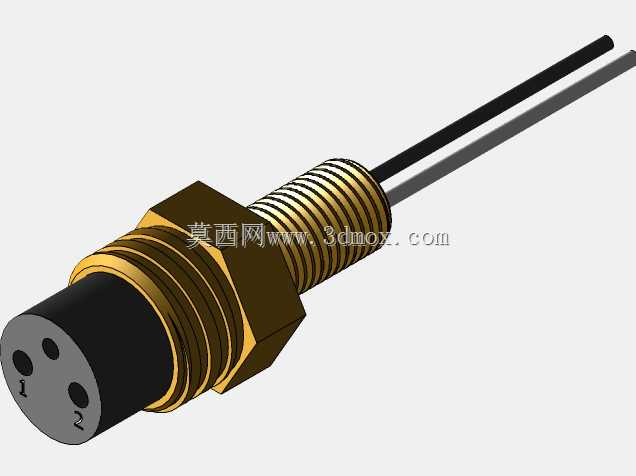

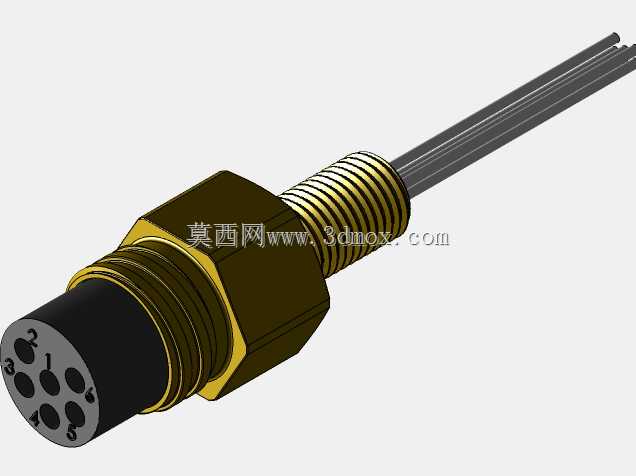

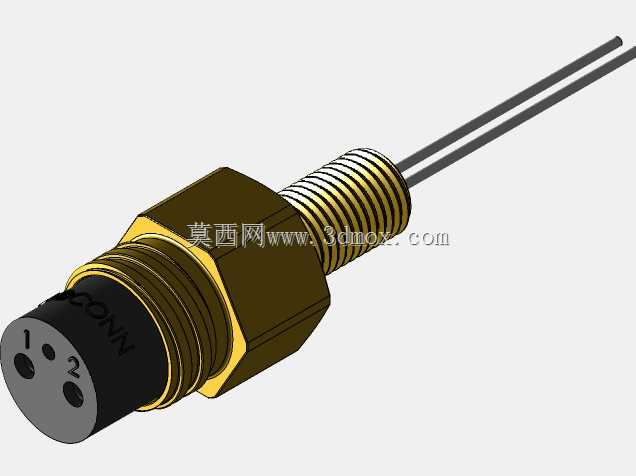

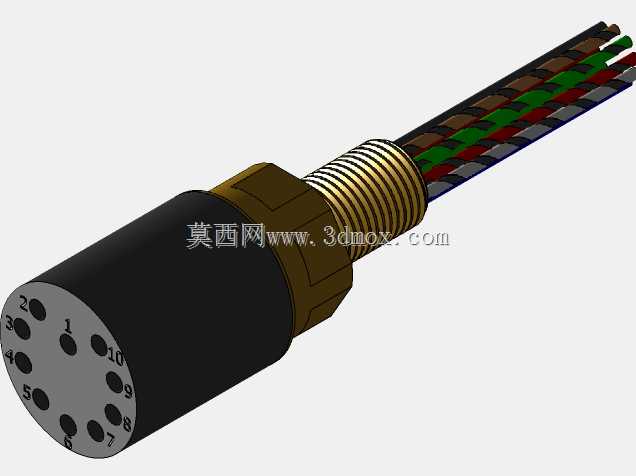

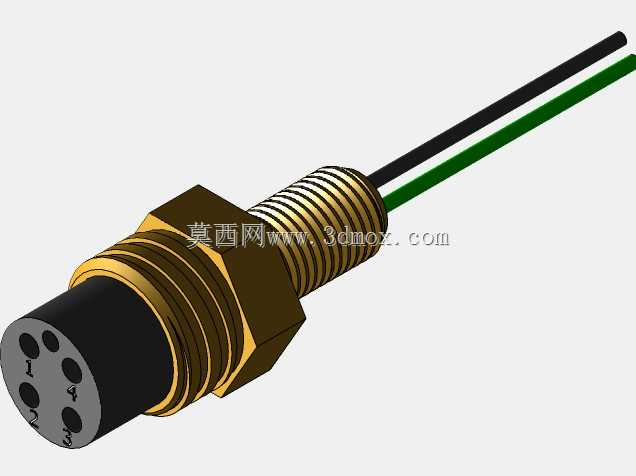

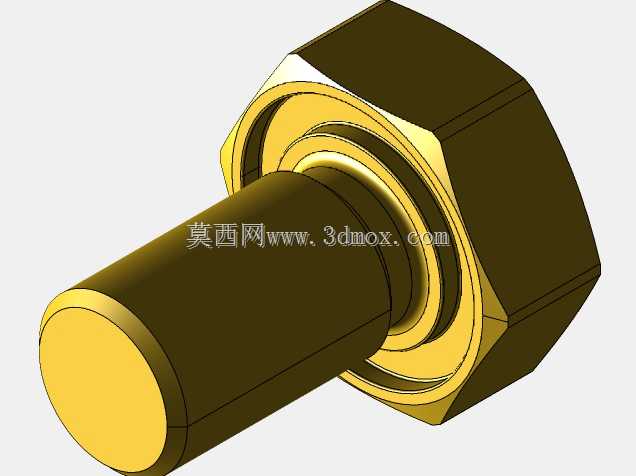

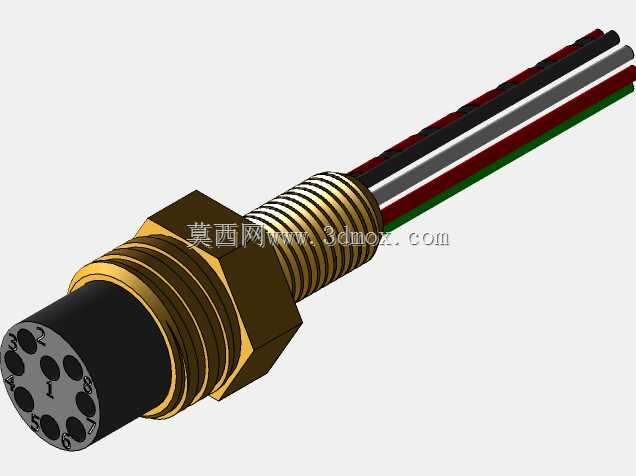

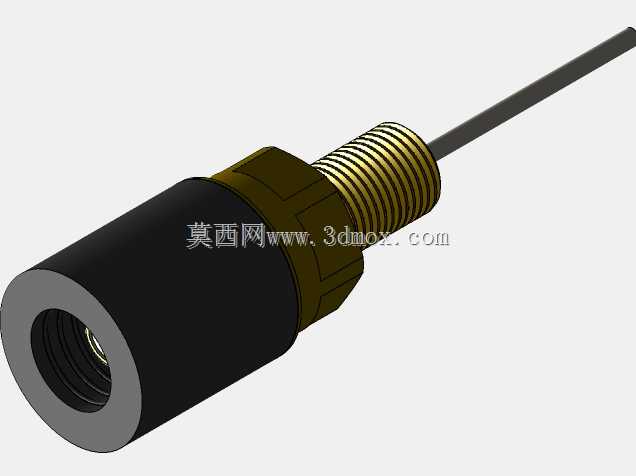

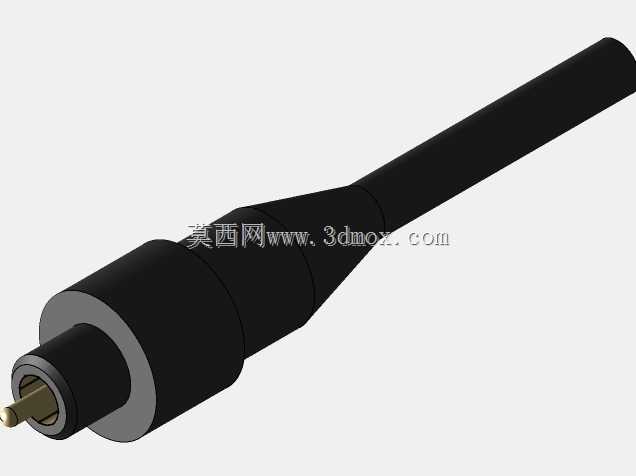

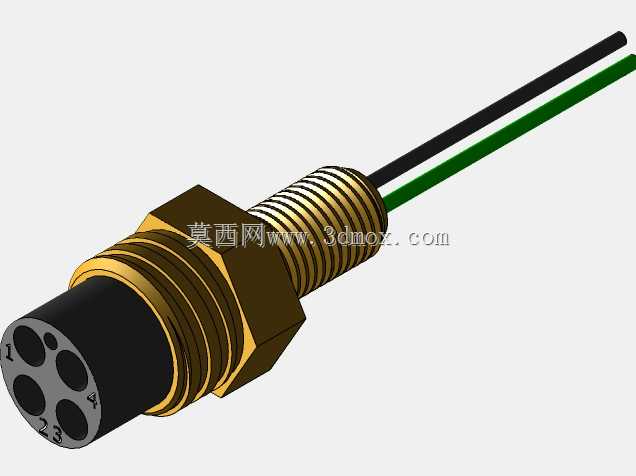

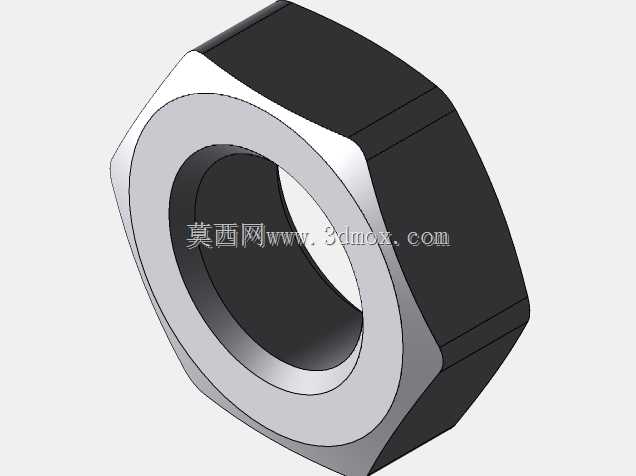

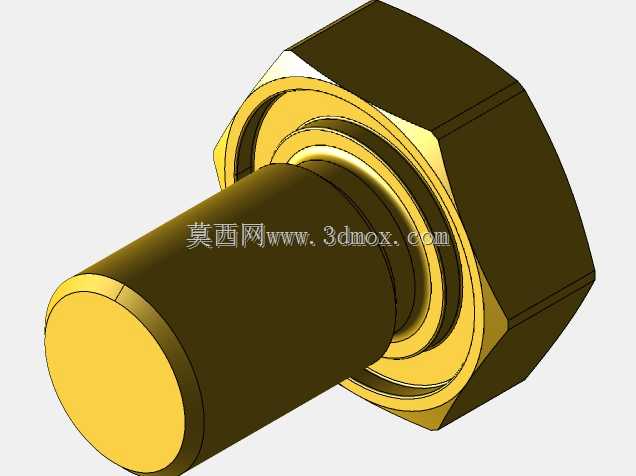

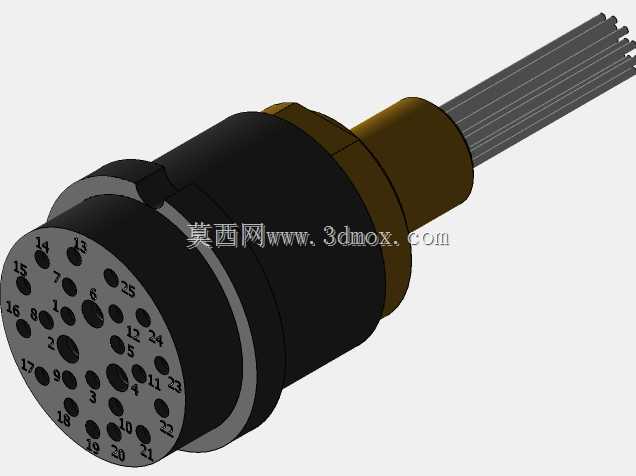

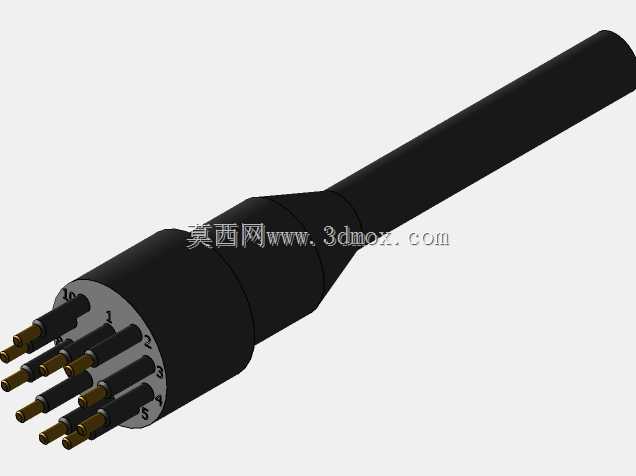

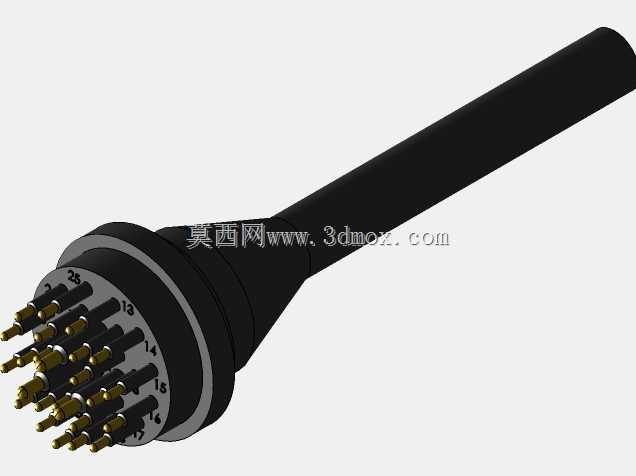

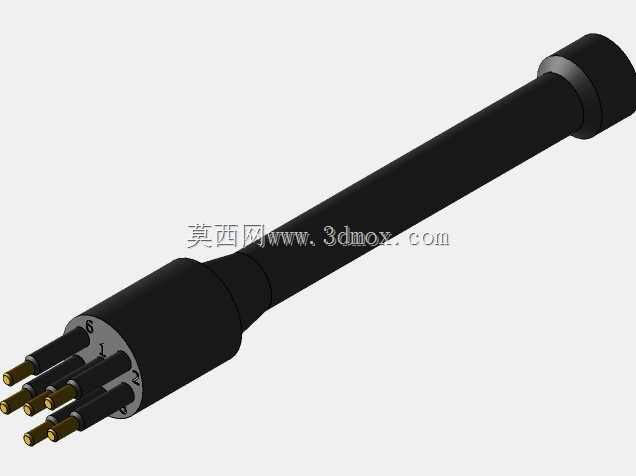

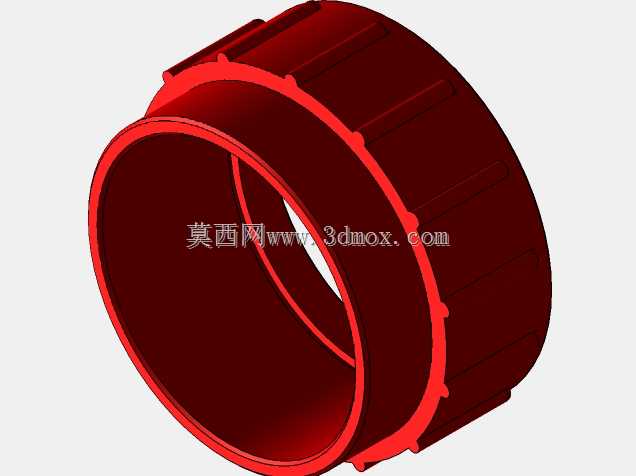

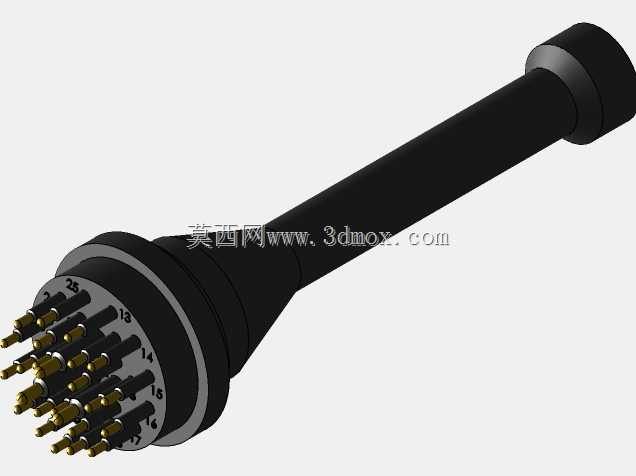

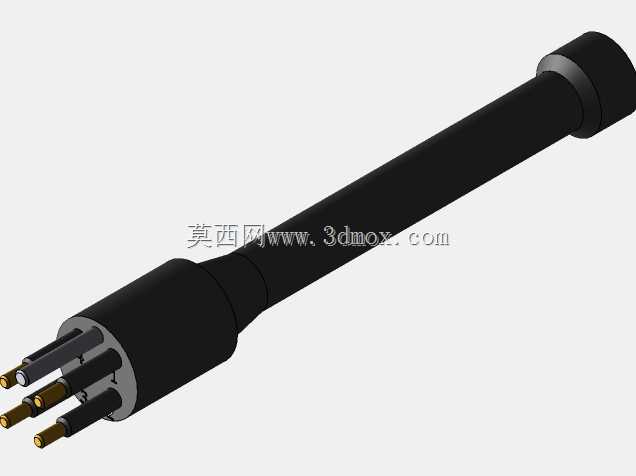

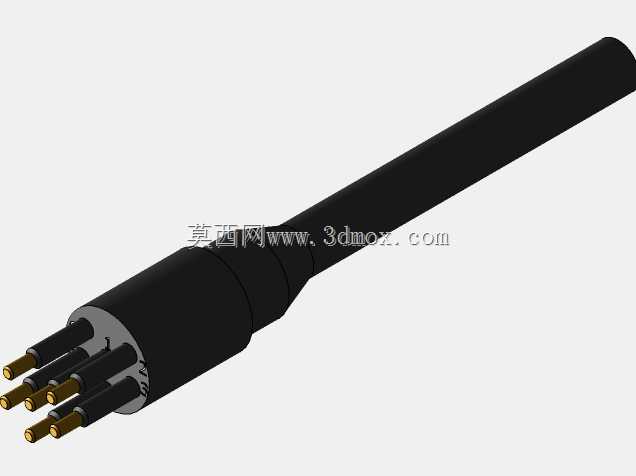

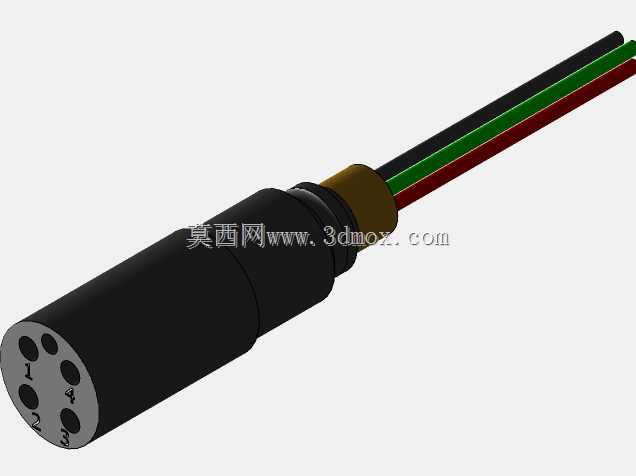

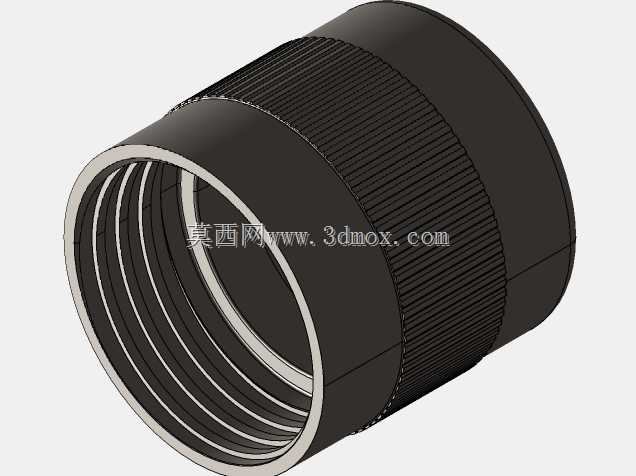

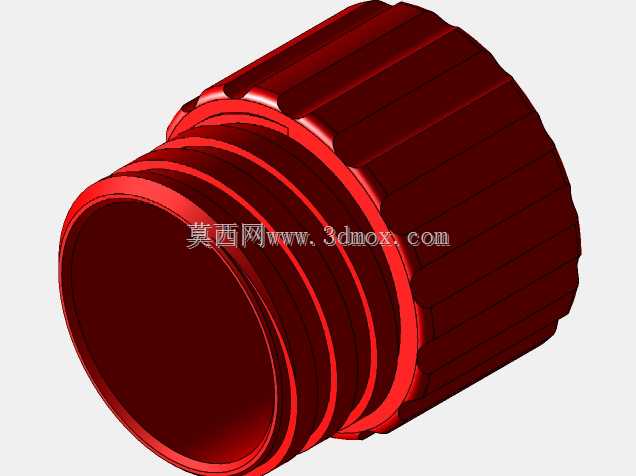

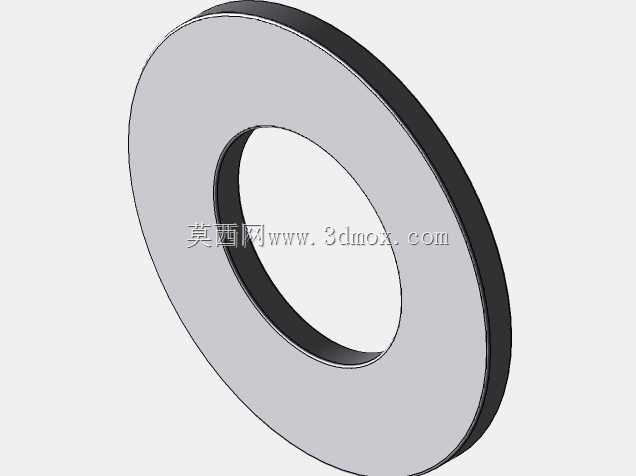

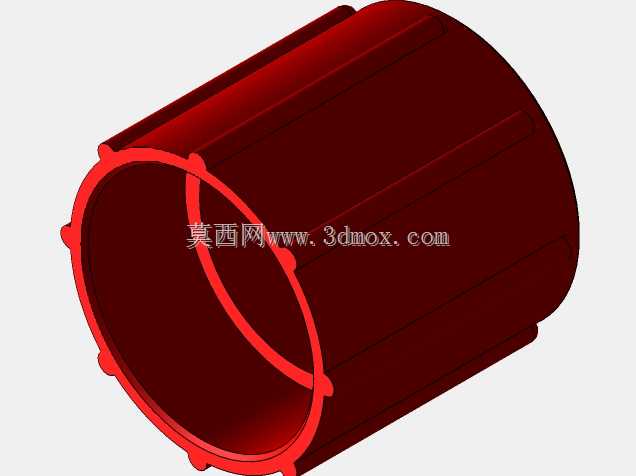

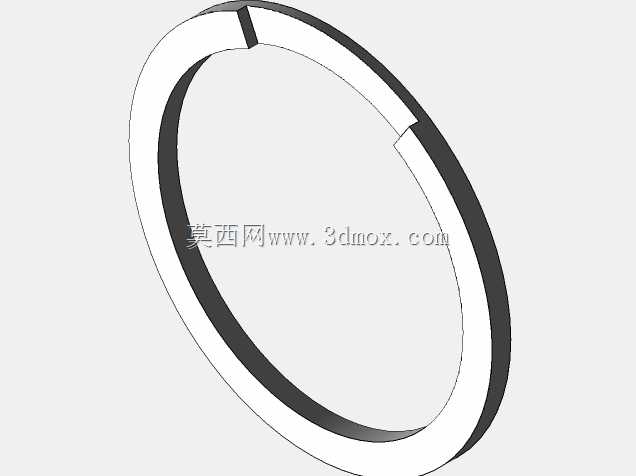

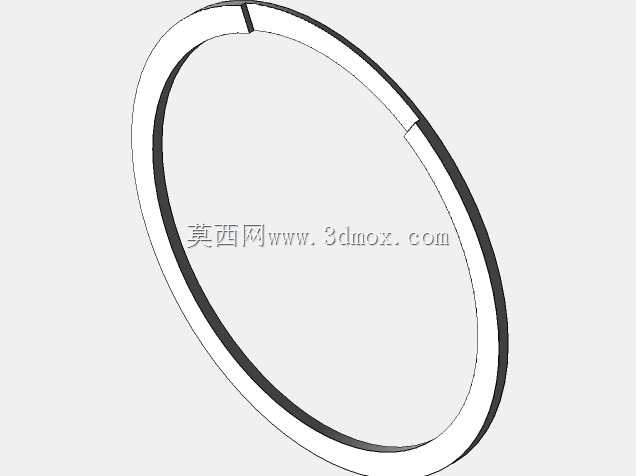

　　避免占用过多设备内部的布线空间。从结构设计思路来看，该组件采用外六角的锁紧主体结构，六角的对边尺寸完全适配常规标准扳手的夹持范围，现场装配时不需要定制专用工装，用普通的开口扳手就能完成锁紧操作，锁紧过程中不会出现主体跟转的问题，内部的接触件采用同轴嵌套的布局，中心的接触端用于核心信号传输，外围的嵌套结构兼顾屏蔽层衔接与密封定位，插合面的台阶式设计能在对接时形成多道配合面，既可以引导插针与插孔快速对位，避免插针弯折，又能给密封胶圈预留均匀的压缩空间，保证密封压力分布一致，不会出现局部密封失效的问题。外形尺寸与安装边界方面，该连接器的主体圆柱段直径与六角对边尺寸保持合理的比例差，安装时在设备面板上开出对应直径的安装孔后，

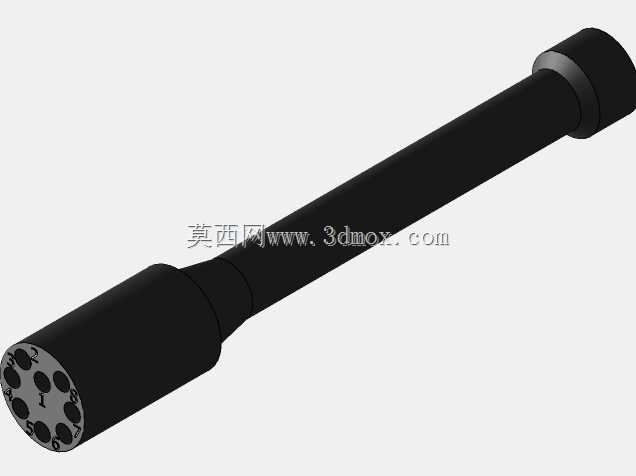

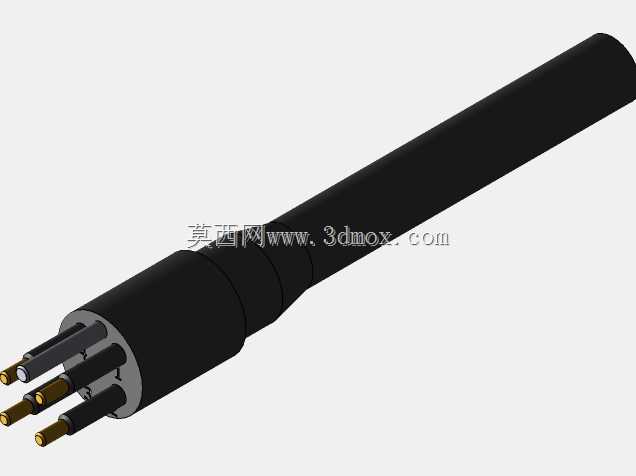

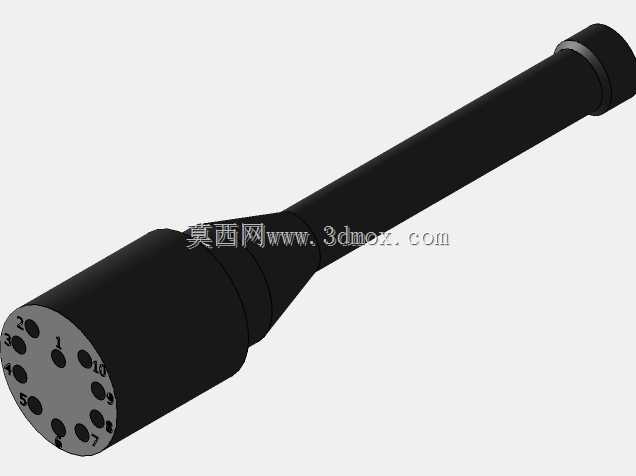

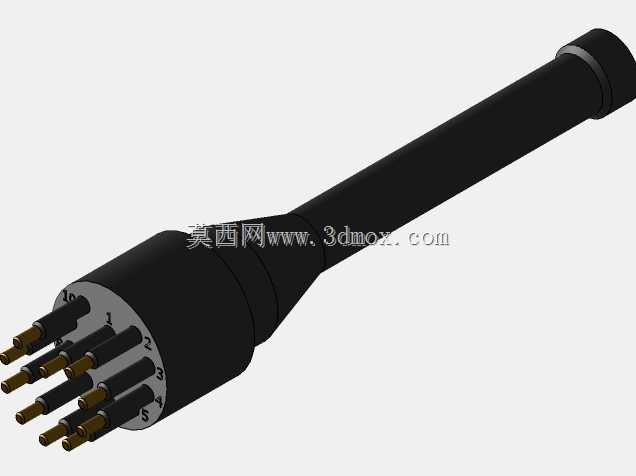

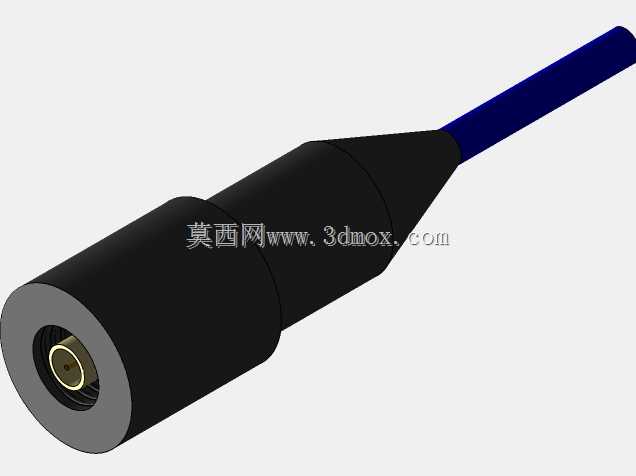

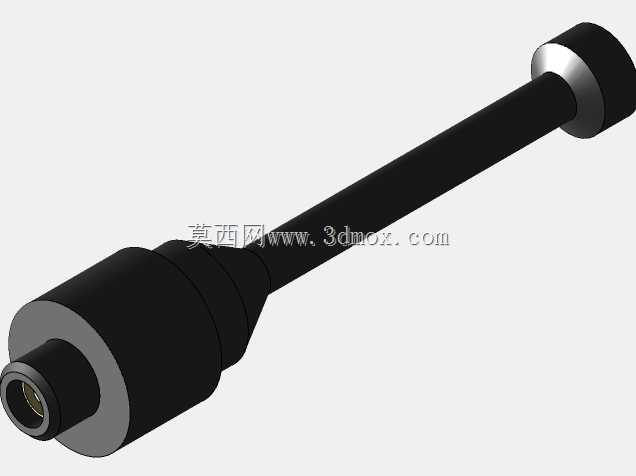

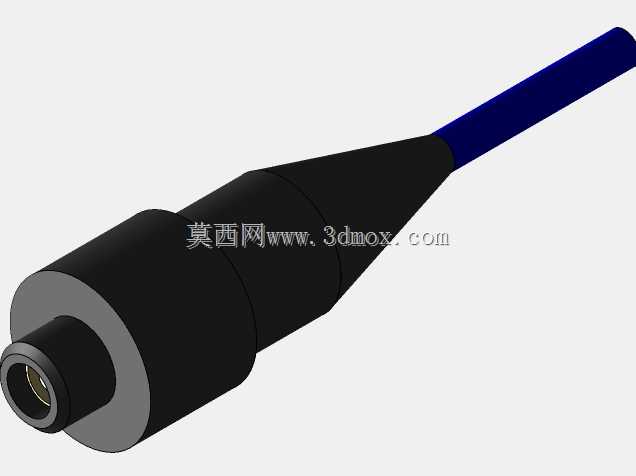

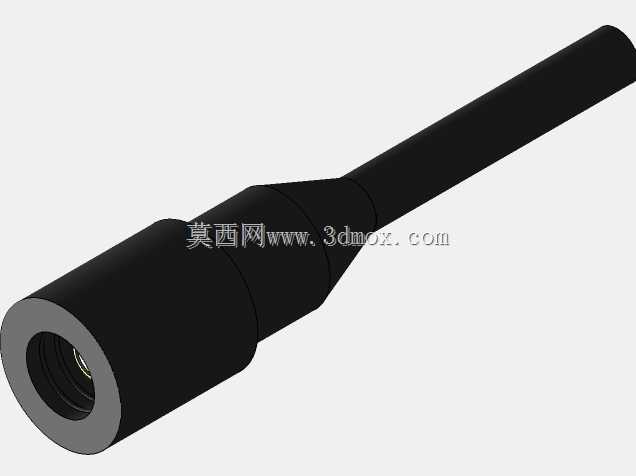

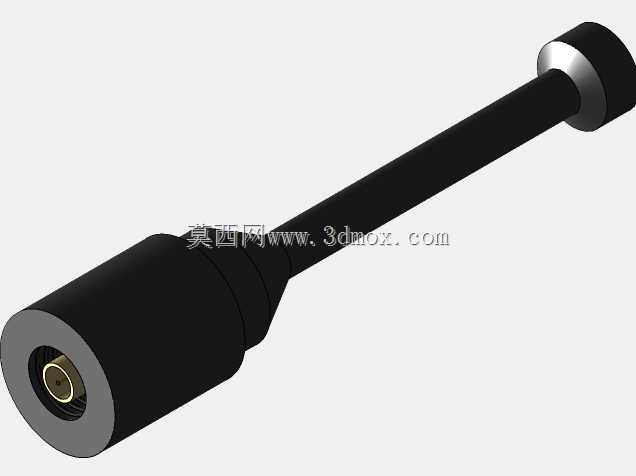

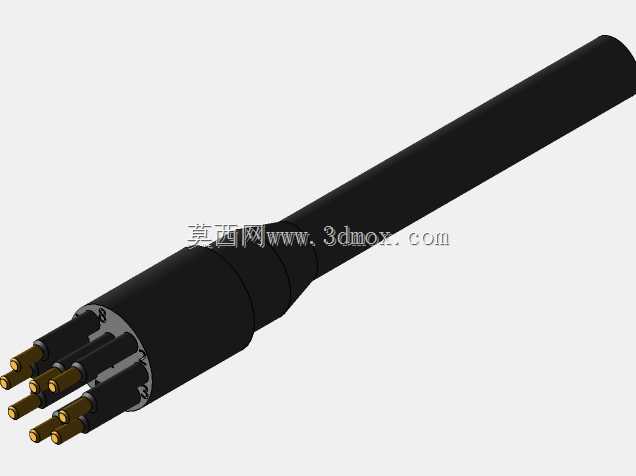

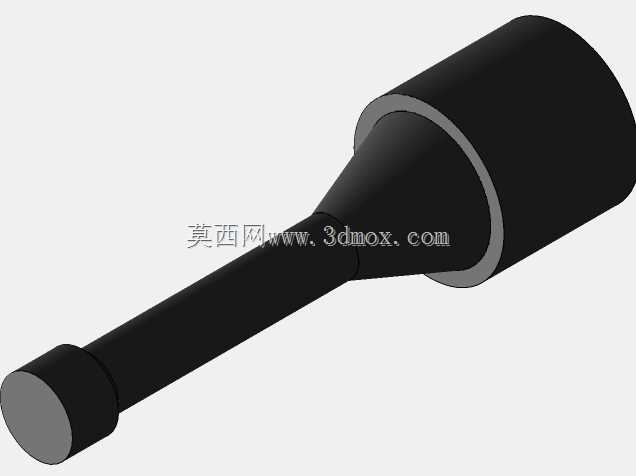

　　六角面能完全贴合面板外侧，不需要额外增加防转垫片，尾部的电缆衔接段做了渐变的过渡结构，避免电缆在根部出现直角弯折导致的线芯断裂，插合状态下的整体长度控制在紧凑范围内，不会在设备外部形成过长的突出段，减少外力磕碰导致接头损坏的概率。很多设计人员在选型这类微型连接器时，容易只关注引脚数量与额定电流参数，忽略锁紧结构的配合公差、插合后的整体突出长度、尾部电缆的弯曲半径要求，最后做出来的设备要么装配时扳手没有操作空间，要么接头突出过长在使用中被挂碰松脱，要么电缆弯折角度超过允许范围导致线芯疲劳断裂，这套三维模型把所有配合面的倒角、台阶高度、六角夹持面的宽度、尾部过渡段的弧度都做了1:1的还原，在做布线仿真、装配干涉检查时，

　　可以直接导入装配体中验证安装空间是否充足，不需要反复测绘样品尺寸。从功能特性上看，该类连接器的金属外壳采用一体化的车削成型结构，没有拼接缝隙，自身的结构强度足够应对常规的拉扯与冲击，内部的绝缘基座把每个接触件完全隔离开，避免相邻引脚之间出现信号串扰，外壳与电缆屏蔽层衔接后能形成连续的屏蔽通路，在复杂电磁环境下也能保证信号传输的稳定性，插合后的锁紧结构能提供足够的锁紧力，在设备存在一定振动的工况下也不会出现松脱断开的问题。在实际的结构设计工作中，用这类精准的连接器三维模型做前期布局，能大幅减少后期打样验证时出现的干涉问题，比如在设计小型水下机器人的电子舱出线端时，可以直接把该模型装配到舱壁的安装位上，模拟扳手锁紧的操作空间，核对尾部电缆的弯曲半径是否满足要求，检查插合后外部接头是否会和周边的推进器、传感器支架产生磕碰，提前调整安装位置与角度，避免后期开模后才发现结构冲突，造成成本与周期的浪费。不同于普通的民用音频接头或者电源接头，这类微型圆形连接组件的配合精度要求更高，密封面的粗糙度、锁紧螺纹的配合公差、插针的同轴度都会直接影响最终的使用可靠性，建模过程中对这些细节特征的还原，能让结构工程师在设计阶段就充分考虑到加工与装配的工艺要求，比如六角面的倒角大小、密封槽的深度与宽度、插合引导面的角度，这些细节如果在设计阶段没有考虑到位，后续加工出来的零件很可能出现对接卡顿、密封不严、锁紧打滑的问题。
