Grove卡扣式4针母接插件结构设计

　　在嵌入式开发、传感模块组网、小型电子设备内部接线场景中，板对线的接插件选型一直是结构设计里容易被忽略但直接影响装配效率与连接可靠性的环节，这款4针母接插件采用带卡扣的buckle锁紧结构，正是针对常规直插接插件容易受振动松脱、插拔对位不准的痛点做的结构优化。从实际应用场景来看，这类接插件广泛用在开源硬件扩展、工业传感节点接线、小型智能设备内部的信号与低压供电连接场景，相比无锁紧的普通排母，它不需要额外点胶或者打胶固定，依靠自身的卡扣结构就能和公端形成稳定的机械锁合，设备在运输、受小幅振动的工况下也不会出现接插件松脱导致的信号中断问题。

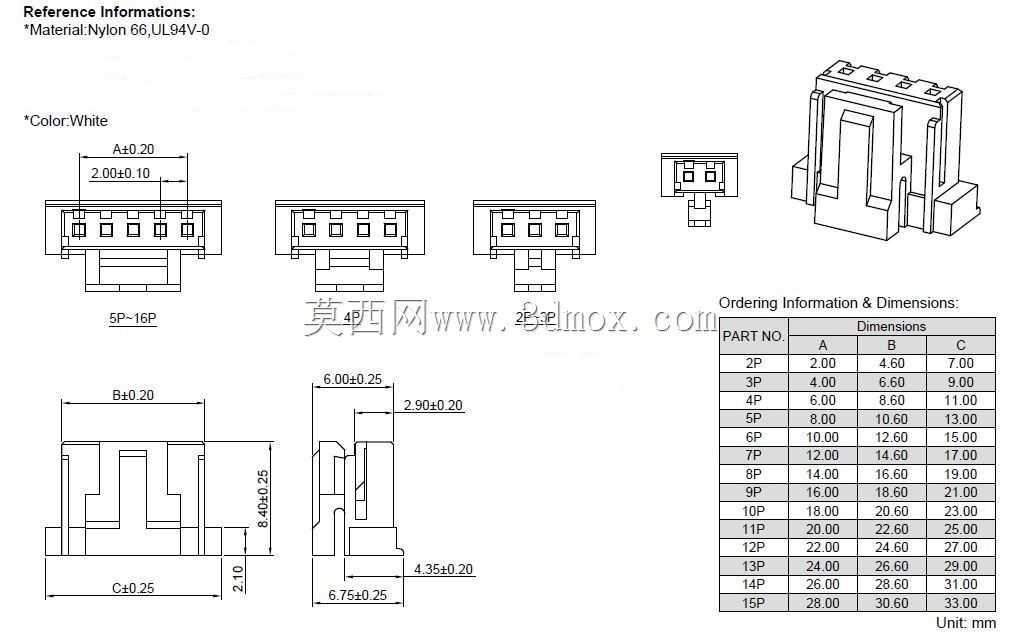

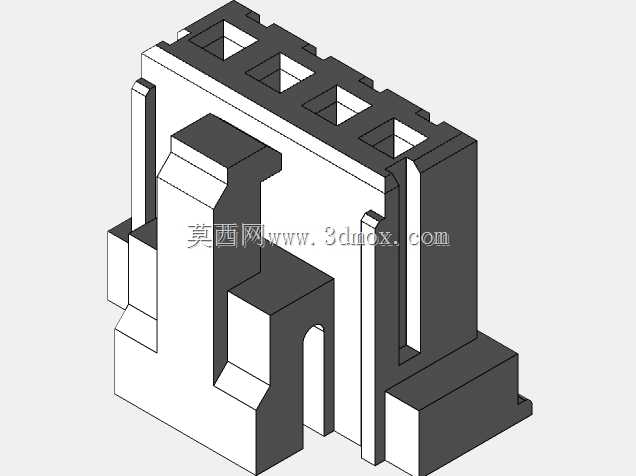

　　从设计思路上看，这款接插件采用尼龙66作为基体材质，满足UL94V-0阻燃等级要求，白色的基体配色也方便生产装配环节做视觉对位，和黑色PCB、其他深色接插件形成明显区分，减少产线插反、插错位的概率。绝缘基体的结构设计上，插针腔做了独立的分隔筋，每个插针孔位之间有隔断，避免相邻插针因为焊锡溢出、异物落入导致的短路问题，插针的固定采用压入式结构，插针和基体之间做了过盈配合的卡位，插针压入后不会因为反复插拔出现轴向窜动。卡扣结构设计在接插件的两侧，和公端插入时的导向槽做匹配，公端插入到位后卡扣会自动卡入公端的卡位槽，拆卸时只需要按压两侧的卡扣解锁就能顺利拔出，不需要借助工具，兼顾了连接可靠性和拆装便利性。

　　尺寸设计上，这款4针规格的接插件宽度为6mm，适配2.0mm间距的排针公端，这个间距是Grove体系接插件的标准间距，和市面主流的传感模块、扩展板接口完全兼容。接插件的总高度控制在8.4mm，安装后突出PCB板面的高度较低，适合内部空间紧凑的小型设备使用，不会因为接插件过高占用过多的堆叠空间。接插件底部的定位柱高度2.1mm，在PCB焊接时可以先插入PCB的定位孔做预固定，过波峰焊或者手工焊接时不会出现接插件偏移歪斜的问题，定位柱的尺寸做了0.25mm的倒角，插入PCB孔时不需要精确对位就能顺利导入。插针的伸出长度做了适配设计，焊接端伸出PCB背面的长度控制在1.5mm以内，不会因为焊脚过长和背面的壳体或者其他元件发生干涉。

　　安装边界方面，这款接插件在PCB布局时需要预留的横向安装空间为8mm，两侧需要留出1mm的手指操作空间，方便拆卸时按压卡扣，纵向方向上接插件前端需要留出至少5mm的插拔操作空间，方便公端线束的插入和拔出。接插件的焊接引脚采用标准的直插设计，孔径设计为0.8mm，适配常规的0.6mm见方的排针公端，焊盘尺寸按照常规波峰焊工艺要求设计，不需要特殊的钢网开口就能满足焊接良率要求。和同系列其他针数的接插件相比，4针规格是Grove体系里用量最大的规格，通常用于I2C接口、单总线信号、带电源和地的传感信号传输，这款接插件的尺寸公差控制上，关键的插针间距公差控制在±0.1mm，插针和基准面的垂直度公差控制在0.1mm以内，保证公端插入时不会出现插针顶弯、对位困难的问题。基体的壁厚设计均匀，最薄处壁厚0.8mm，既满足注塑成型的工艺要求，不会出现注塑缺胶、缩水的问题，也有足够的机械强度，插拔时不会出现基体开裂的情况。卡扣的弹性臂长度做了优化，按压时的力度控制在合适范围，既不会因为卡扣太松导致锁合力不足，也不会因为卡扣太紧导致拆卸费力甚至掰断卡扣。
