M8规格10mm行程T型槽用螺母结构

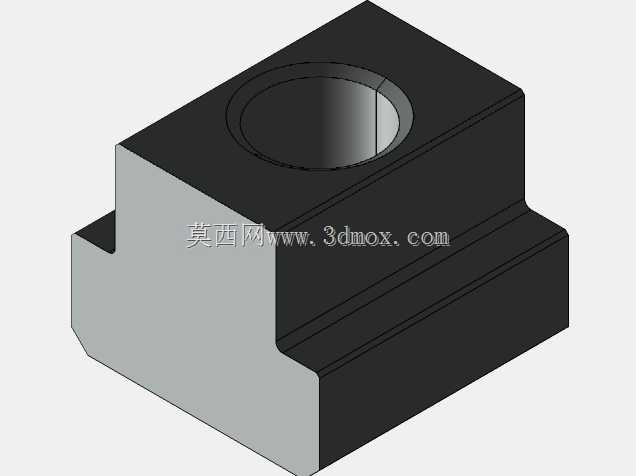

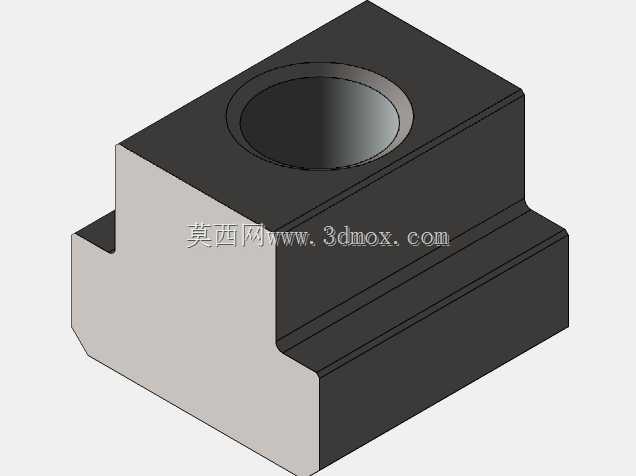

　　在工业铝型材框架搭建、机床工作台工装装夹、自动化输送线定位组件的装配场景里，这类T型螺母是无需提前预埋、可沿T型槽任意位置调整锁紧点位的核心连接件，区别于常规六角螺母需要从型材端部穿入槽内的安装限制，它能直接从T型槽的任意开口位置卡入，配合螺栓完成外置附件的快速固定，大幅减少框架组装过程中的拆装返工量。从结构设计逻辑来看，这款适配M8螺纹的T型螺母，整体采用阶梯式方块构型，下部窄边尺寸刚好匹配对应规格T型槽的颈部开口宽度，卡入槽内后上部宽边会完全贴合T型槽的内侧台阶面，锁紧时不会出现跟转、脱出的问题，10mm的总高度是经过匹配常规6mm槽宽工业铝型材、小型机床工作台T槽的深度计算得出，既保证螺纹啮合长度满足8.

　　8级螺栓的锁紧强度要求，又不会因为螺母过高导致螺栓拧入深度不足、或者突出型材表面影响后续附件安装。实际选型使用时，需要注意安装边界的匹配：螺母下部的导向凸台宽度要比T型槽的颈部开口小0.2-0.3mm，保证滑动顺畅无卡滞，上部的承压面宽度要比T型槽的内部槽宽小0.5mm以内，确保锁紧时承压面完全贴合槽内台阶，不会出现局部应力集中导致的槽口压溃问题。在工装夹具的设计场景中，这类螺母常配合T型螺栓、压板使用，用于在机床工作台上固定待加工工件，可根据工件的外形尺寸随意调整锁紧位置，不需要在工作台上额外打孔攻丝，保护工作台面的完整性；在工业铝型材机架的组装过程中，它可以用来固定门板铰链、传感器安装支架、拖链线槽等后期加装的附件，

　　不需要拆解已组装完成的框架结构，直接从槽口卡入即可定位锁紧。设计这款螺母的三维模型时，重点要保证几个关键尺寸的公差配合：螺纹孔的同轴度要控制在0.1mm以内，避免螺栓拧入后出现偏斜导致锁紧力不均；下部导向凸台的两侧面平行度要达到IT8级精度，保证在T型槽内滑动时无卡顿；上部承压面与螺纹孔轴线的垂直度要控制在0.05mm以内，锁紧时承压面能完全贴合槽内台阶，不会出现倾斜导致的锁紧失效。不同于注塑类的T型螺母，钢制的这款T型螺母可承受更高的锁紧力矩，适配有一定振动负载的设备连接场景，比如自动化生产线的导轨固定、振动盘支架的安装等工况下，不会因为长期振动出现螺母松动、位置偏移的问题。在做设备改型升级时，

　　这类可任意位置安装的T型螺母能大幅降低改造成本，不需要重新在型材或台面上加工安装孔，只需要调整螺母在T槽内的位置，就能适配新的附件安装点位，是柔性化装配设计中非常常用的基础连接件。建模过程中还要注意棱边的倒角处理，所有与T型槽接触的棱边都做C0.5的倒角，既方便安装时顺利卡入槽内，也避免尖锐棱边刮伤T型槽的阳极氧化层或者工作台面的加工精度，螺纹部分采用标准粗牙M8螺纹，适配市面上绝大多数同规格的标准螺栓，不需要定制特殊紧固件，降低采购和维护成本。
