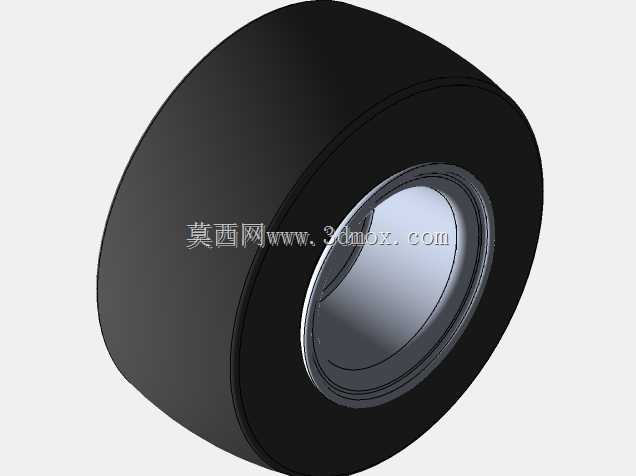

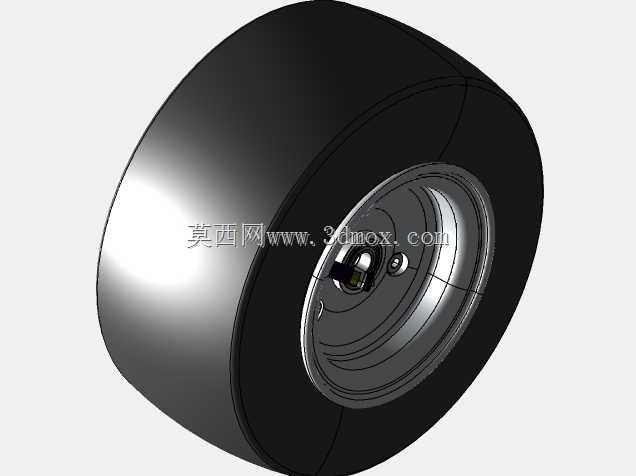

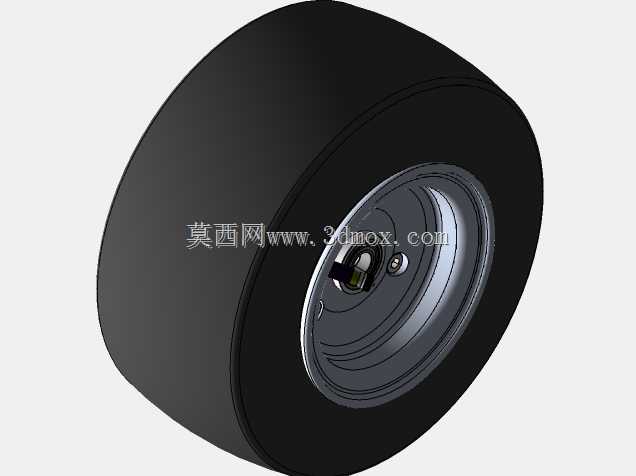

10x4.5-5规格卡丁车前轮带轮毂结构

　　在休闲娱乐场地的小型竞速卡丁车、场地游乐卡丁车的行走系统设计中，前轮组作为直接承接转向动作、承载前部车身载荷、传递路面反馈的核心部件，其结构匹配度直接决定整车的转向手感、行驶稳定性与轮胎使用寿命。这套10x4.5-5规格的前轮带轮毂结构，针对小型卡丁车的前部安装空间做了适配优化，轮辋采用轮廓B的结构形式，能够完美匹配对应规格的低压真空轮胎，无需额外加装内胎即可完成轮胎与轮辋的密封配合，大幅降低场地运维过程中的轮胎拆装、补换工作量。

　　从实际使用场景来看，这类前轮组主要适配轴距在1米到1.2米区间的单人娱乐卡丁车，常见于商业卡丁车馆、户外越野休闲卡丁车、青少年培训用卡丁车的前部行走位置，单轮额定承载能力匹配120kg以内的前部载荷，能够覆盖常规驾驶状态下的急加速、紧急制动、小半径连续转向等工况的受力需求。设计过程中优先考虑了轮辋与轮胎的配合公差，轮辋的胎圈座位置做了符合轮胎安装标准的倾角设计，既能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速过弯时出现胎圈脱开、漏气的问题，又不会因为过盈量过大导致轮胎拆装困难，适配场地运维人员使用常规手动扒胎工具即可完成轮胎更换作业。

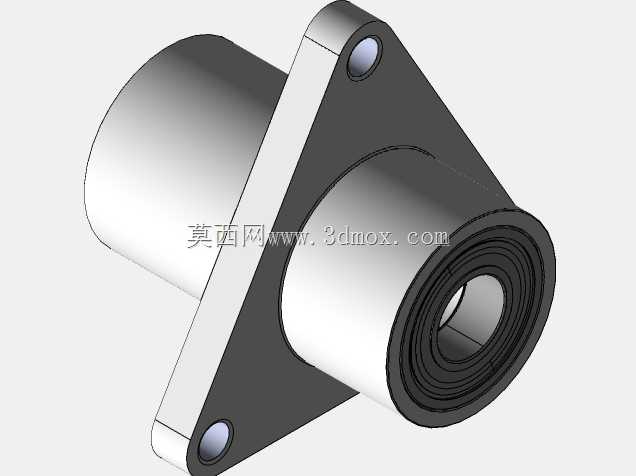

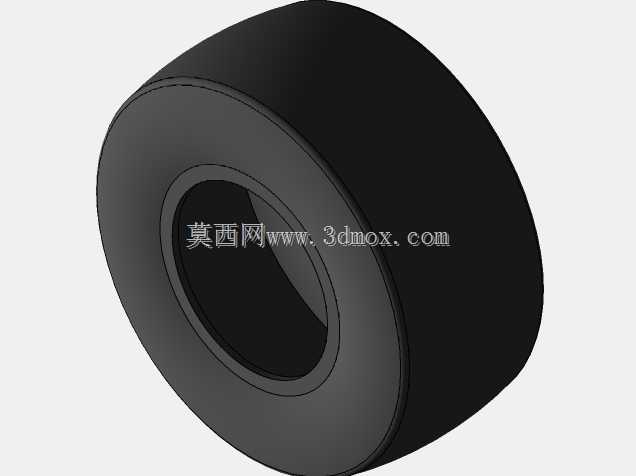

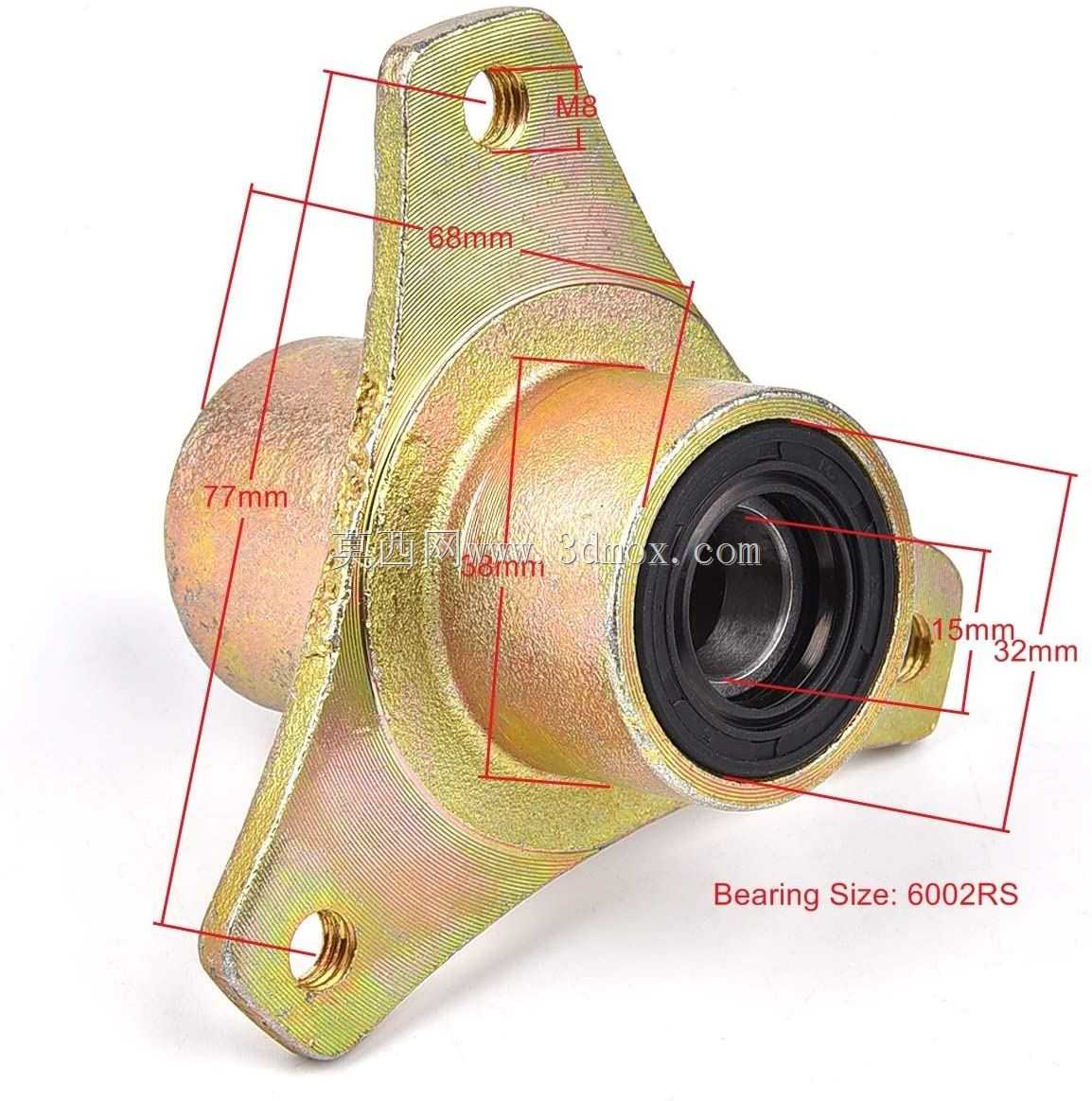

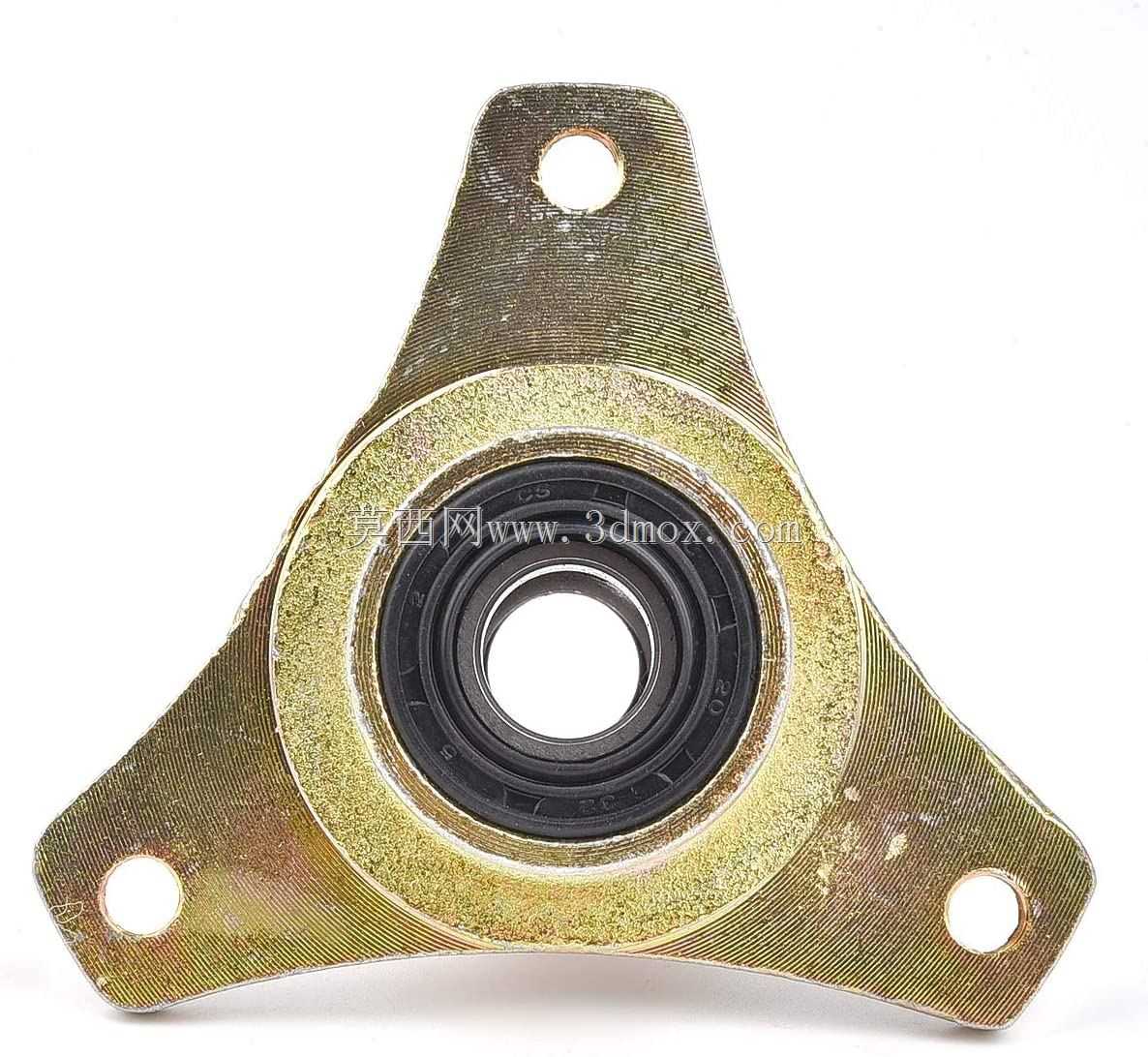

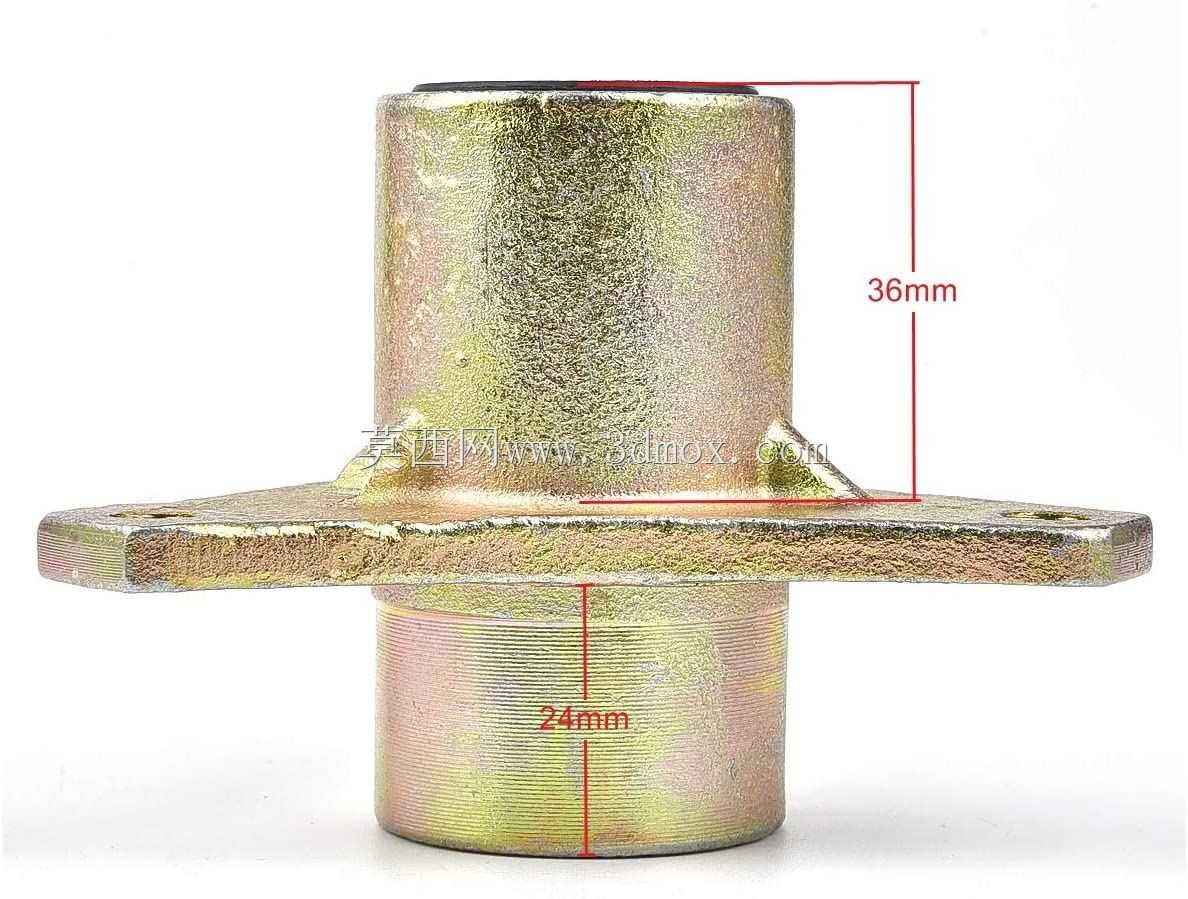

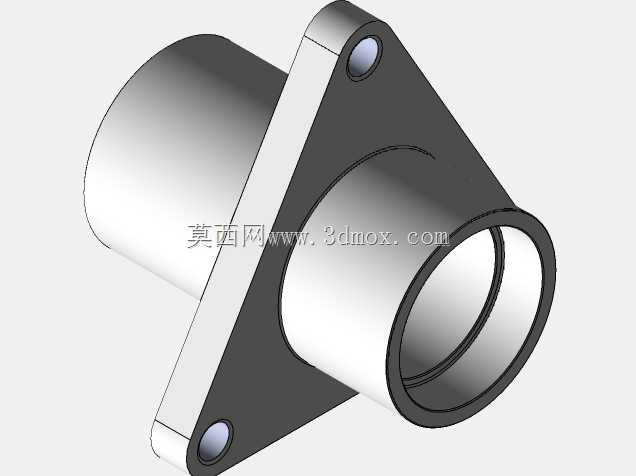

　　安装边界层面，这套轮组的轮毂中心定位结构匹配卡丁车常用的17mm直径前轮转向节轴，轮毂内置的轴承位预留了标准深沟球轴承的安装空间，轴承孔的同轴度公差控制在0.02mm以内，能够保证车轮转动时的径向跳动量控制在合理区间，避免行驶过程中出现前轮抖动、转向跑偏的问题。轮辋的辐条部分采用等强度圆弧过渡设计，在保证整体结构强度的前提下尽可能降低轮组的转动惯量，减少转向时的操作阻力，让驾驶过程中的转向动作更轻盈，适配休闲卡丁车的轻量化操控需求。轮胎的胎面采用平滑无花纹的光头胎设计，针对平整铺装的卡丁车赛道做了抓地力优化，胎面橡胶配方偏向中等硬度，既能够保证干燥路面下的足够抓地力，又能兼顾一定的耐磨性能，降低场地运营的耗材更换成本。

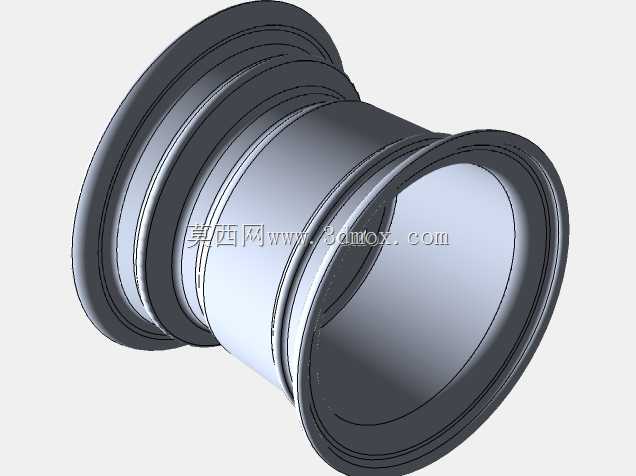

　　结构设计上，轮毂与轮辋采用一体式成型结构，避免了分体式轮辋连接螺栓松动带来的安全隐患，轮辋的边缘做了圆弧翻边处理，既能够提升轮辋边缘的结构强度，避免车辆蹭到赛道护栏时出现轮辋变形，又能减少轮胎拆装过程中对胎圈的划伤风险。轮毂的中心锁紧位置预留了标准开口销的安装孔位，配合开槽螺母使用时能够有效防止车轮在长时间颠簸行驶过程中出现螺母松脱的问题，符合游乐设施的安全设计规范。轮胎的断面宽度为4.5英寸，配合10英寸的轮胎外径，能够在保证足够接地面积的前提下，将前轮的转向所需空间控制在合理范围，避免转向时轮胎与车架前部的转向限位结构、刹车组件发生运动干涉，设计时已经预留了足够的转向摆动间隙，满打方向时轮胎与周边部件的最小间隙保持在8mm以上，能够覆盖车架焊接、装配过程中带来的合理公差累积。

　　从建模逻辑来看，整个轮组的建模过程完全遵循实际加工与装配的工艺顺序，先完成轮辋胎圈座、轮辐、轮毂轴承位的基准特征搭建，再依次完成轮胎的胎体、胎圈、胎面的特征构建，所有配合面的尺寸公差都按照实际零部件的装配要求做了预留，既可以直接用于卡丁车行走系统的结构选型参考，也可以作为卡丁车改装、教学演示的三维结构样例使用，能够帮助设计人员快速完成前轮组与车架、转向节的匹配校核，减少前期设计过程中的重复建模工作量。
