DC24V14mm行程推拉式电磁阀结构设计

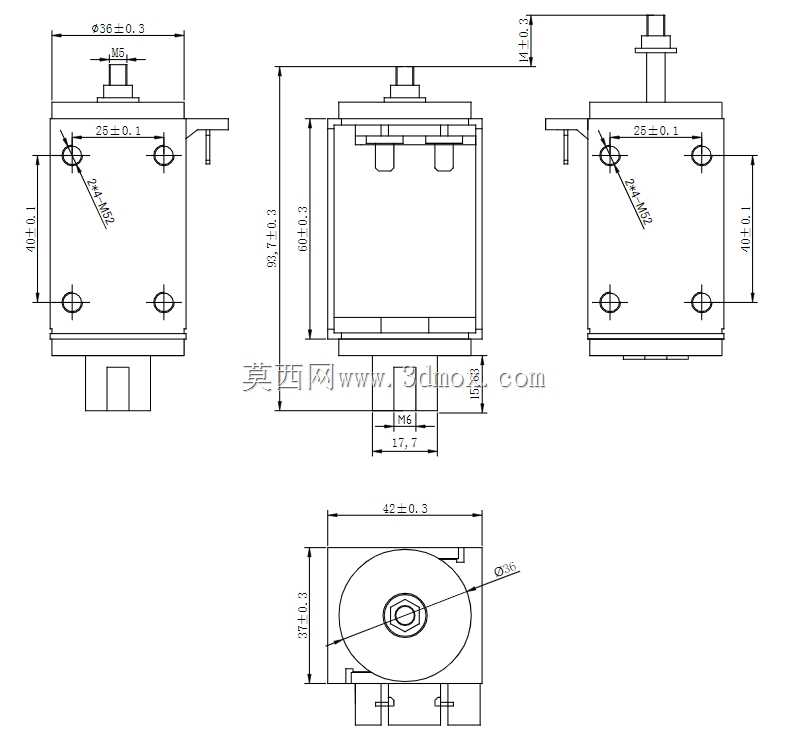

　　这款推拉式电磁阀的三维建模过程，首先要从实际产线的安装适配需求倒推结构边界，不少自动化分拣、小型流体通断工位的安装空间非常局促，侧向走线的布局要求线圈接线端不能突出主体过多，所以建模时先把主体方形外壳的安装孔位基准定好，四个角的安装沉孔要匹配常用的M3内六角螺丝，孔位间距严格按照小型执行件的通用安装规范设定，避免后期安装时和周边的型材、传感器支架产生干涉。

　　从功能实现逻辑来看，这款DC24V供电的推拉电磁阀，核心是靠线圈通电后产生的电磁力驱动内部衔铁做直线往复运动，14mm的额定行程是经过工况匹配的——既可以满足小型气路、轻载机构的推程需求，又不会因为行程过长导致电磁力衰减过多，无法带动负载动作。建模的时候要注意衔铁和导套的配合间隙，单边留0.02-0.03mm的滑动间隙，既保证动作顺畅不卡滞，又不会因为间隙过大导致磁路漏磁，降低输出推力。外壳采用方形金属壳体，一方面是给内部线圈提供防护，避免车间内的切削液、粉尘进入线圈造成短路，另一方面金属壳体可以起到导磁的作用，优化磁路结构，提升电磁转换效率。

　　实际应用场景里，这类电磁阀常被用在小型自动化设备的工位切换、轻载机构的锁止、小型气路的通断控制上，比如3C产品组装线上的料仓挡料机构、小型包装设备的标签牵引触发机构、测试设备里的夹具锁紧机构，都能看到这类推拉电磁阀的身影。和旋转式的电磁执行件比，它的输出是直线方向的，不需要额外加曲柄滑块机构转换运动方向，结构更紧凑，安装更方便，响应速度也更快，适合高频次的往复动作场景。

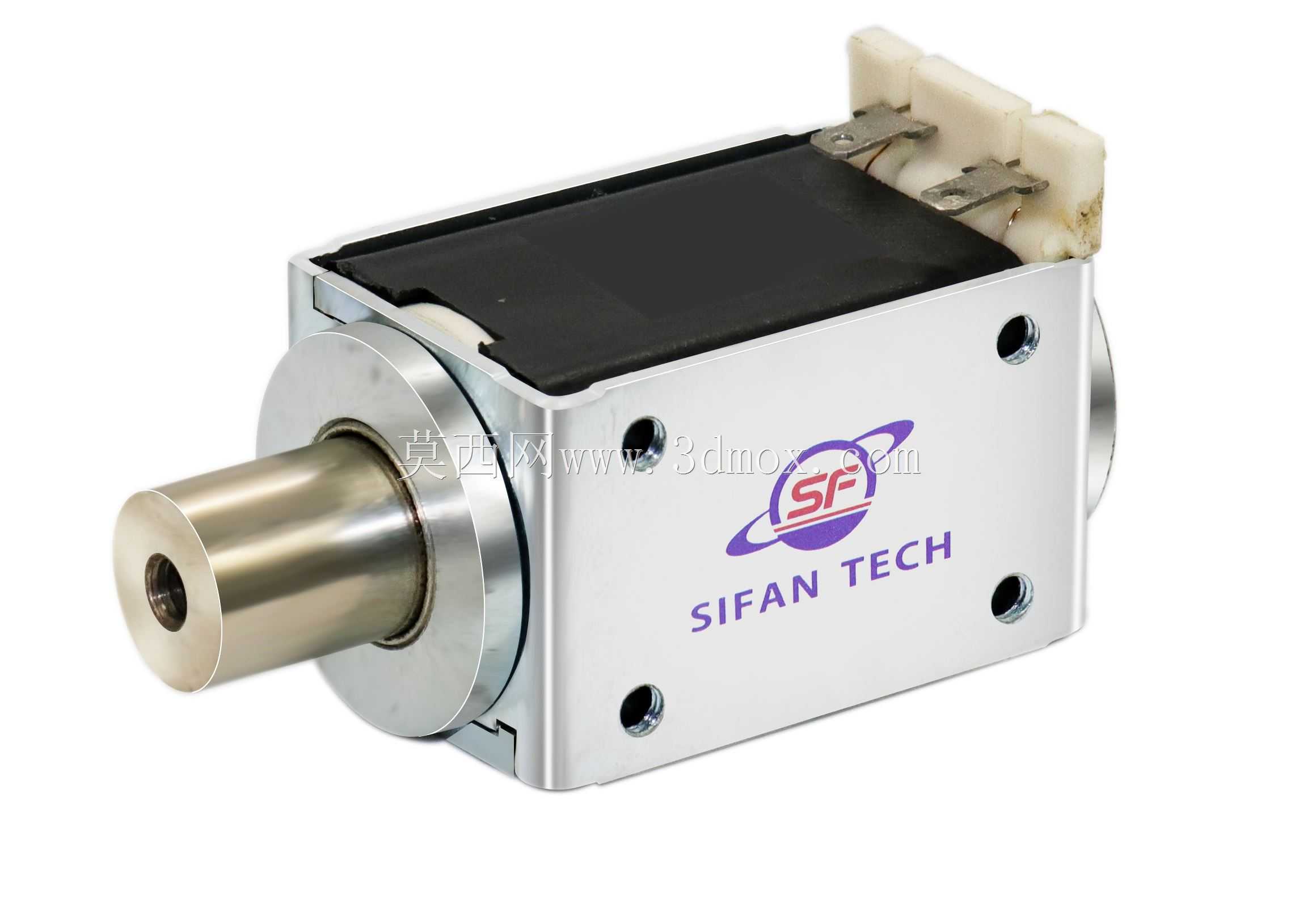

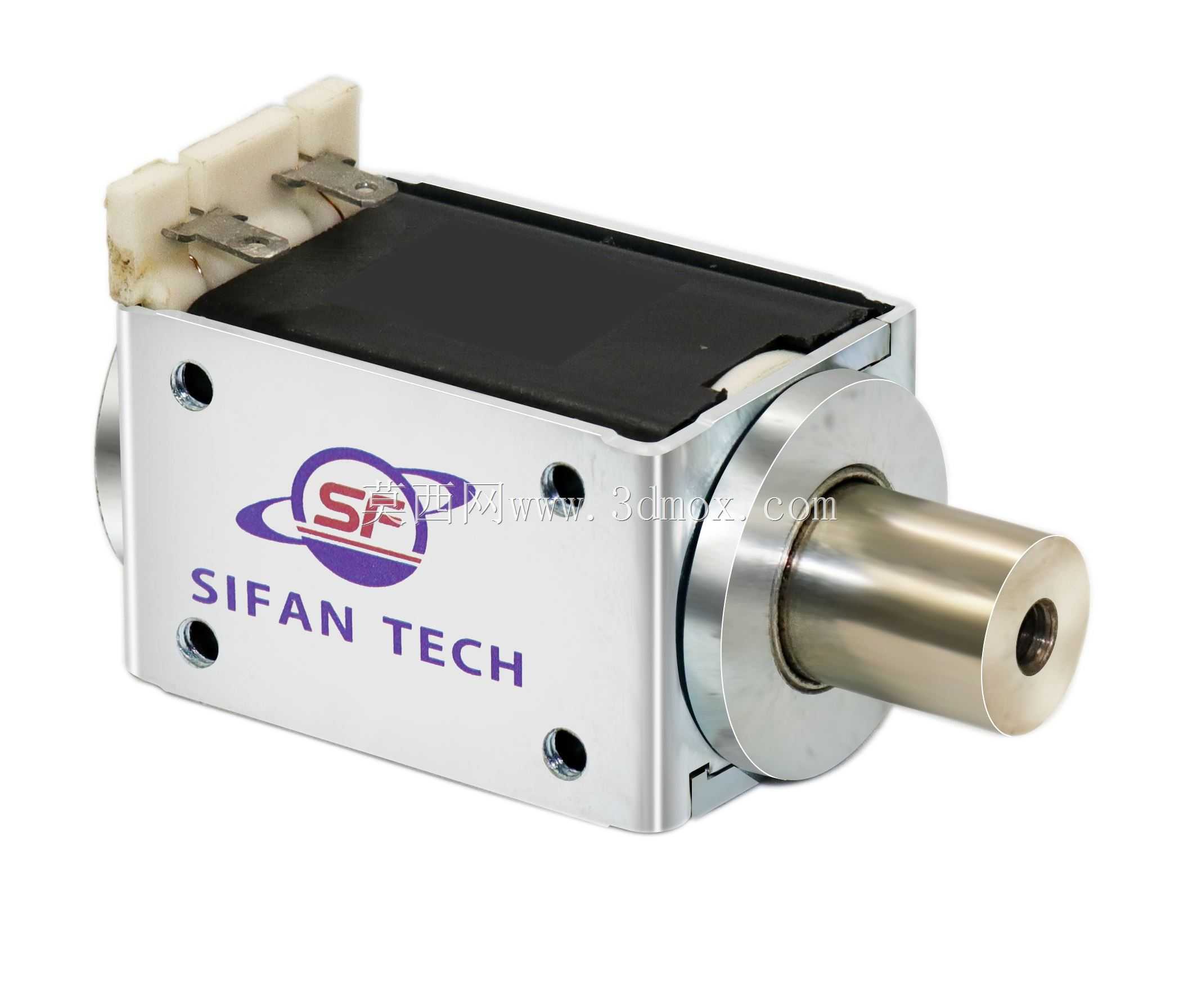

　　建模时的结构细节处理上，前端的伸出轴做了台阶设计，靠近导套的部分做了抛光处理，降低滑动摩擦，轴端的中心孔是用来外接执行接头的，可以根据不同的工况搭配不同的顶头、连接件，适配不同的推压或者拉拽需求。尾部的接线端子采用快插式的接线结构，不需要焊接，现场接线的时候直接把导线插进去就能固定，维护更换的时候也不用拆整个阀体，能减少设备停机维护的时间。线圈部分的封装要考虑散热，外壳和线圈之间留了薄薄的导热胶填充层，建模时把这个层的厚度也考虑进去，避免实际生产装配时线圈装不进壳体。

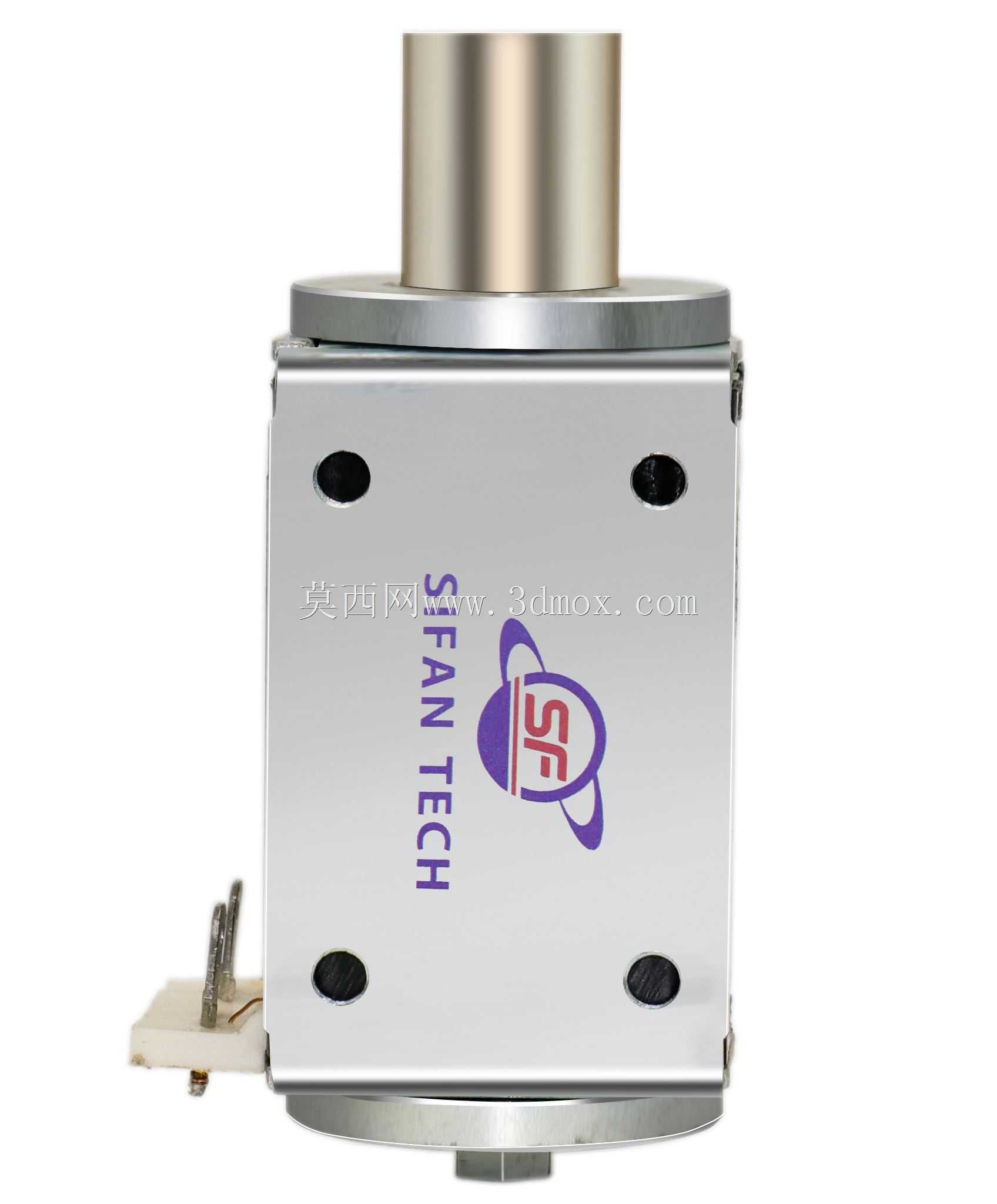

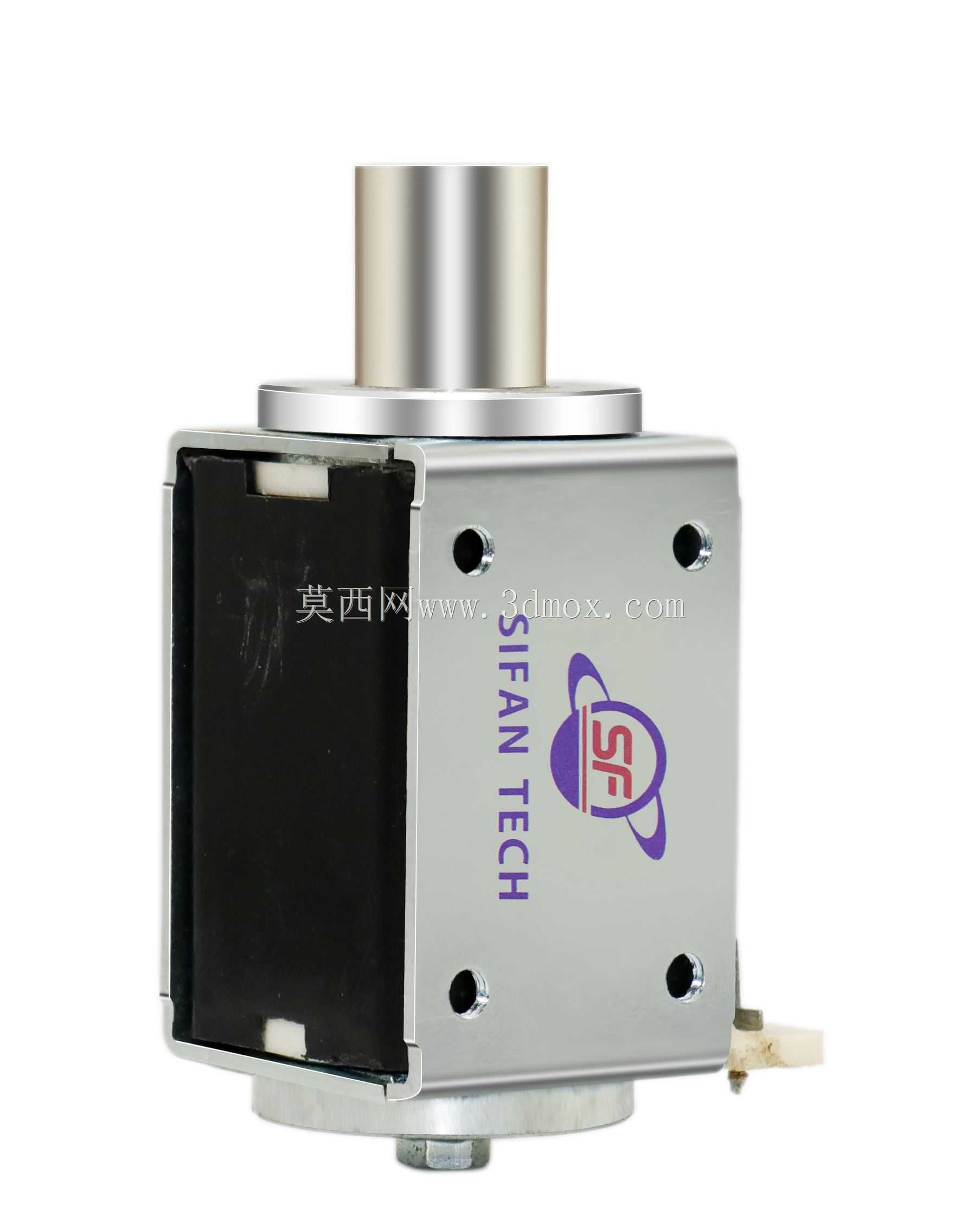

　　安装边界方面，这款电磁阀的主体截面是正方形，侧向没有突出的结构，除了前端的伸出轴和尾部的接线端子，其余部分都在方形主体的轮廓范围内，安装的时候可以紧贴安装板固定，也可以多个阀并排紧密安装，节省安装空间。伸出轴的运动方向和安装面垂直，安装孔是通孔设计，可以从正面锁螺丝，也可以从背面穿螺丝固定，适配不同的安装工位需求。需要注意的是，安装的时候要保证伸出轴的运动方向和负载的运动方向同轴，偏差不能超过1°，否则会导致衔铁偏磨，缩短使用寿命，甚至出现卡滞不动作的问题。

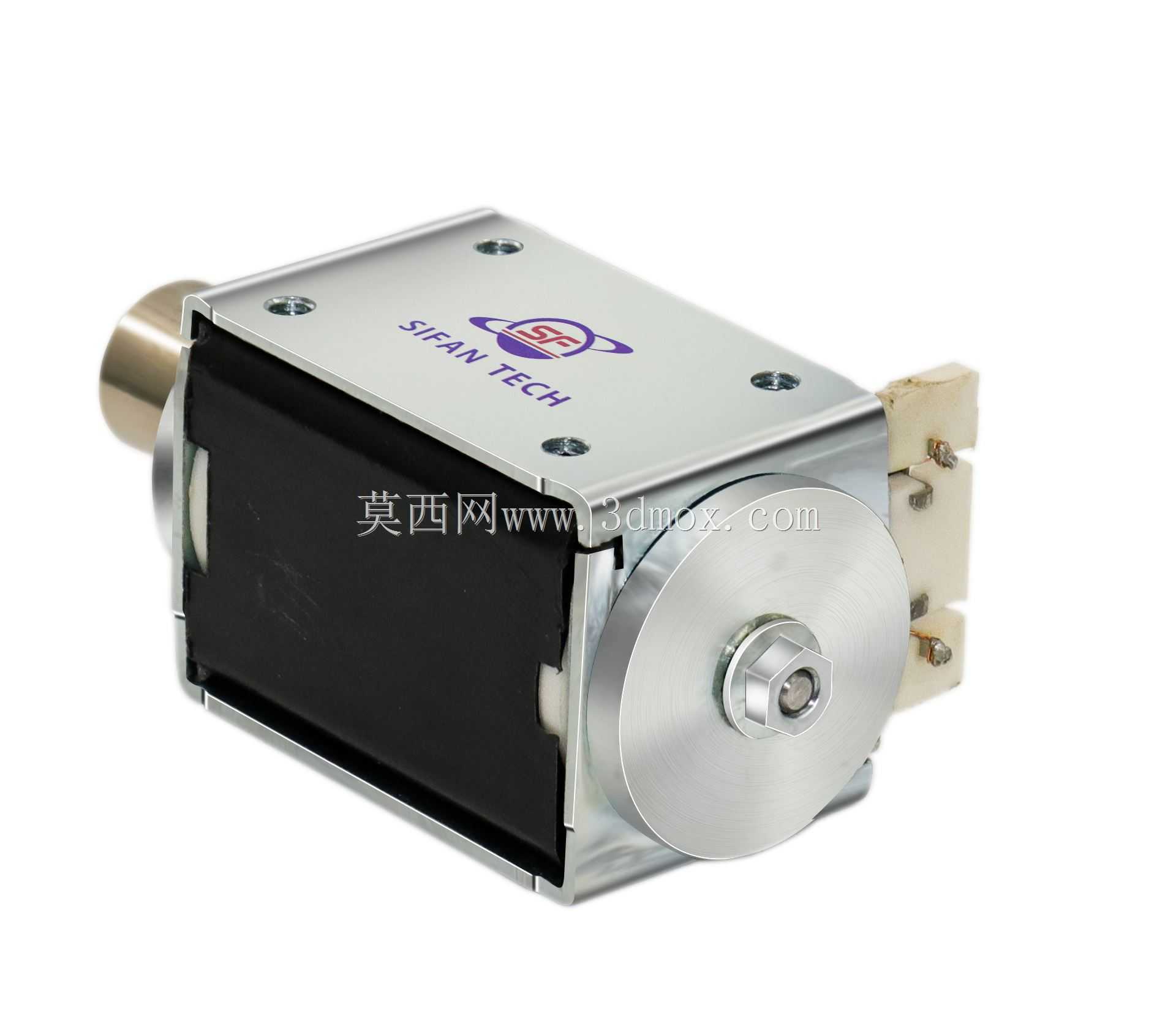

　　从设计思路上来说，这款电磁阀没有做多余的结构设计，所有的结构都是为了功能服务：外壳上的三个小孔不是工艺孔，是用来固定内部磁轭的，保证磁轭和壳体的贴合度，减少磁阻；前端的法兰台阶是用来做轴向定位的，安装的时候可以靠这个台阶卡在安装板的开孔里，不用额外做定位结构，提升安装精度。内部的复位弹簧参数是和14mm行程匹配的，弹簧的预紧力刚好能在断电的时候把衔铁推回初始位置，又不会因为预紧力过大导致通电时电磁力无法克服弹簧力带动负载。
