多夹头同步线圈绕线生产设备结构设计

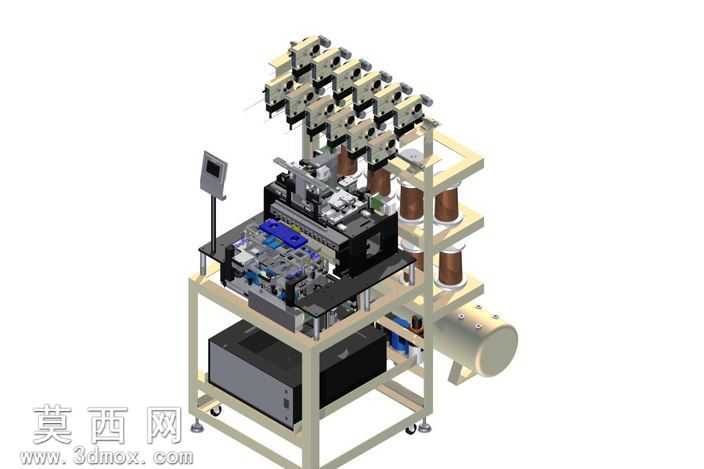

本模型为多夹头线圈绕线生产设备，整体采用三维参数化建模完成，从底层机架到上层执行机构均按照实际工业生产设备的尺寸比例1:1还原，建模过程中对每一处装配结构都做了干涉校验，确保各运动部件在模拟运行状态下无碰撞、无卡滞。模型的材质渲染贴合真实工业设备的视觉表现，机架部分采用哑光金属漆材质还原方通焊接机架的质感，钣金护罩做了细微的磨砂纹理处理，操作触控屏赋予高透玻璃加黑色边框的材质表现，漆包线料筒采用棕褐色绝缘材质渲染，气动管路、传动丝杆、直线导轨等标准件均还原了对应金属镀铬、发黑的真实材质效果，整体渲染光影柔和，能够清晰呈现设备的分层结构布局。设备整体采用分层式结构设计，底部为带脚轮的方通焊接机架，机架内部集成安装电气控制柜体、气动动力组件以及负压发生装置，方便设备整体移位与日常维护检修；中层为核心作业平台，平台上排布多组夹头定位工位、送线机构、排线组件以及张力控制模块，夹头工位采用阵列式排布设计，可同时装夹多个线圈骨架，实现多工件同步绕线作业，大幅提升线圈生产的加工效率；上层为漆包线供料架，分层布置多组线筒安装位，每个供料位都对应独立的张力调节结构，能够保证绕线过程中漆包线张力恒定，避免出现松线、断线或者排线不齐的问题；设备侧方安装独立的人机操作触控屏，可实现绕线圈数、排线间距、绕线转速等参数的可视化设置与调整。设计过程中重点考量了多工位同步作业的同轴度精度，对夹头的旋转传动结构做了同轴度约束，保证每个夹头的旋转转速一致，同时排线机构采用直线导轨搭配丝杆传动的结构，可根据线圈骨架的宽度自动调整排线行程，适配不同规格的线圈绕制需求，设备还预留了自动上下料的安装接口，可后续对接自动化上下料模组实现全无人化生产，整体结构紧凑，空间利用率高，符合电子产品线圈加工的实际生产工艺要求，能够直观展现多夹头同步绕线设备的完整机械构造与作业逻辑。
