摄影测量逆向构建电机泵实体三维结构

　　在工业现场的流体输送、压力供给场景中，电机泵是串联动力输出与介质传输的核心单元，这类集成了电机驱动端与泵体做功端的一体化设备，广泛分布在生产车间的循环水系统、机床冷却回路、小型液压动力单元、农用灌溉支管等场景中，不同工况下的安装边界差异极大，很多在用的老旧设备没有留存原厂设计图纸，设备改造、备件替换、故障仿真时往往需要重新获取精准的三维结构数据，摄影测量逆向建模就是这类场景下效率较高的建模方式。

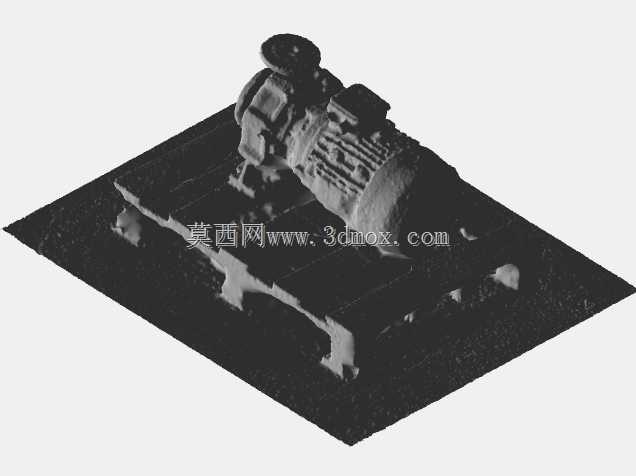

　　这个通过摄影测量完成的电机泵模型，完整还原了实物的装配关系：驱动端的电机壳体带有散热筋结构，筋条的间距、高度完全匹配实物的散热需求，电机端的接线盒位置、安装脚的开孔尺寸都和实物保持一致，能直接用于安装干涉检查；泵体端的进出口法兰位置、连接螺栓的分布圆直径、泵腔的外部轮廓都通过摄影测量的点云数据拟合完成，没有做主观的结构简化，哪怕是泵体和电机连接的联轴器护罩的弧度、护罩上的散热开孔位置，都和实物完全对应。

　　从实际工程应用的角度看，这类逆向模型的核心价值是还原真实设备的安装边界，不需要设计师再去现场反复测量尺寸。做生产线改造时，只要把这个模型导入装配环境，就能直接核对周边管线、机架的预留空间，避免出现备件买回来装不上、管线和设备壳体干涉的问题；做设备故障仿真时，模型的外形配重、安装脚的受力点位置都和实物一致，仿真得到的振动、应力数据参考价值远高于参数化建模的理想化模型；做备件测绘时，泵体连接法兰的密封槽尺寸、电机轴伸的配合长度、轴承位的外径尺寸，都能直接从模型上提取参考值，减少现场测绘的工作量。

　　建模过程中，摄影测量的点云数据经过了多轮对齐校准，针对电机壳体上的铸造圆角、泵体表面的安装凸台这些容易出现数据偏差的位置，都通过多角度拍摄的照片做了特征补全，没有出现点云缺失导致的结构变形。模型的整体装配逻辑完全遵循实物的装配顺序：电机转子轴通过联轴器和泵轴连接，泵体的叶轮腔密封端盖、轴承压盖的连接位置都和实物一致，拆解模型时能清晰看到各个部件的配合面位置，做装配工艺模拟时不需要额外调整部件的约束关系。

　　从安装尺寸来看，模型还原的电机安装脚的孔距、泵体进出口的中心高、整机的长宽高轮廓尺寸，都和实物的测量值保持在工程允许的误差范围内，做设备布局规划时，直接调用这个模型就能完成工位的空间排布，不需要额外做尺寸修正。针对不同工况的适配性，模型保留了电机散热筋的完整结构，做热仿真分析时可以直接提取散热面的面积参数，不需要重新绘制散热结构；泵体端的进出口法兰的螺栓孔分布、密封面的宽度都完整还原，选配管道连接件时可以直接匹配对应的法兰标准，减少选型的核对工作量。

　　很多一线结构工程师在做老旧设备改造时，最头疼的就是没有原厂图纸，现场测量不仅耗时久，还容易漏测关键的安装尺寸，导致加工的备件装不上，这类通过摄影测量完成的逆向模型，相当于把实物设备1:1搬到了三维设计环境里，不管是做备件的逆向设计、设备的改造方案验证，还是做生产线的数字孪生搭建，都能提供可靠的结构参考，避免理想化建模带来的设计偏差。
