对称式多工位安装连接支座结构设计

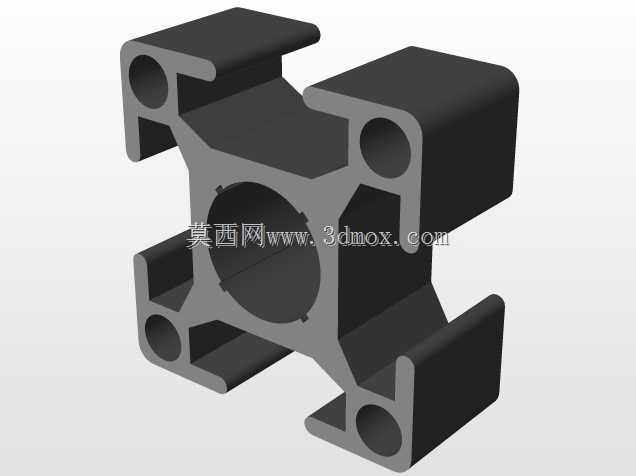

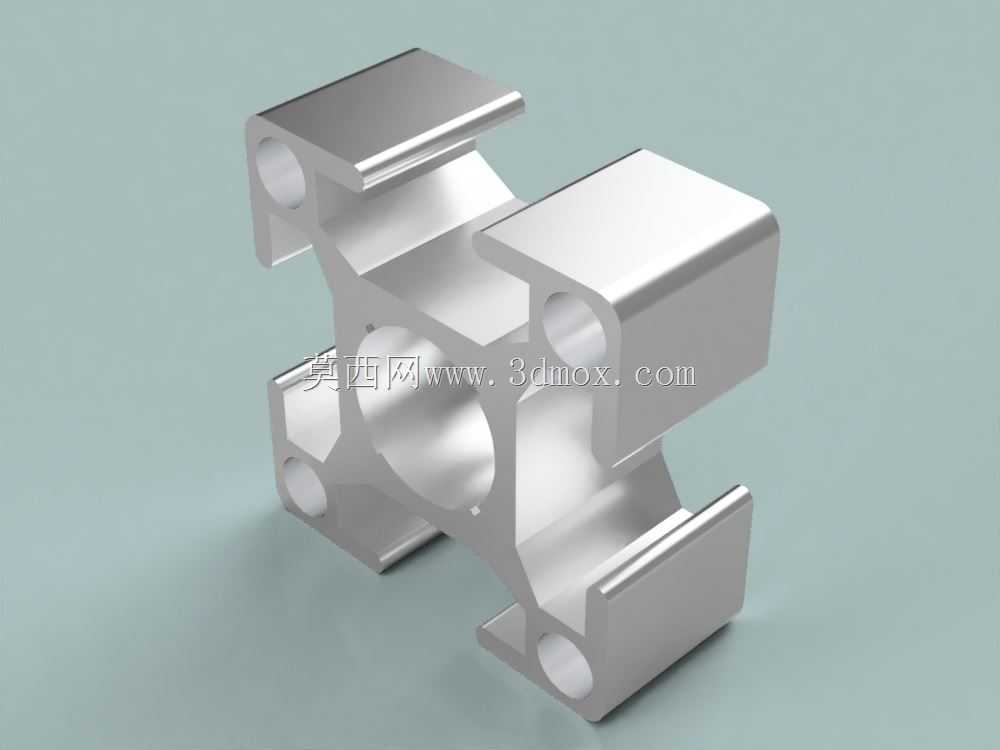

　　这类对称式多安装位的连接支座，在轻工自动化输送线、小型通讯设备安装机架、桌面级工装夹具的模组搭建场景中应用十分广泛，核心作用是实现垂直交叉方向的型材、杆件或功能模块的刚性连接，替代传统的角码加螺栓的拼接方案，减少装配累计误差，提升连接节点的抗扭与抗剪切性能。从结构功能来看，支座中部设置的大直径通孔为核心穿装通道，可用于穿走线束、输送管路或是作为转轴的避让空间，也可配合衬套实现铰接功能，满足不同场景下的连接需求；四个方向延伸出的带凸台安装臂，每个臂端都预制了同轴的安装孔，可直接通过螺栓与相邻构件锁紧，凸台结构的设计一方面增加了安装面的接触面积，降低螺栓锁紧时的局部压应力，避免薄壁结构出现压溃变形，另一方面也能在安装时起到定位导向作用，

　　减少装配时的对位调整时间。设计过程中首先要明确安装边界条件，这类支座通常采用铝合金挤压后机加工的工艺成型，因此整体截面保持对称，既符合挤压工艺的出料要求，也能保证四个安装方向的受力性能一致，不会出现单侧强度薄弱的问题；中部通孔的直径需要根据穿装对象的最大外径预留0.2-0.5mm的间隙，避免穿装时出现卡滞，同时孔壁的厚度要根据额定载荷进行校核，通常在承受径向载荷时，孔壁厚度不小于通孔直径的1/6，防止受载后出现孔壁变形开裂。安装臂的长度设计需要匹配对应连接型材的槽宽或是安装面尺寸，保证安装时螺栓的锁紧位置完全落在被连接件的支撑面上，不会出现悬臂锁紧的情况；臂端的安装孔采用沉孔设计，可将螺栓头完全埋入构件内部，

　　避免螺栓外露干涉其他周边部件，同时沉孔的深度要保证螺栓锁紧后端面不高出安装面0.1mm以上，满足精密装配的平面度要求。从受力特性分析，这种十字对称结构的支座在承受垂直方向的冲击载荷时，四个安装臂可同时分担载荷，应力会沿着臂部的加强筋结构均匀传递到中部的主体环上，不会出现应力集中在单个连接点的情况；在设计草图绘制阶段，需要优先确定中部通孔的中心基准，所有安装孔的位置度公差都要以这个中心为基准进行标注，四个方向安装孔的同轴度、对称度公差控制在0.05mm以内，保证装配后相邻构件的垂直度与平行度符合模组搭建的精度要求。实际应用中，这类支座常被用于小型通讯设备的内部机架搭建，固定电路板模块与散热组件，

　　也可在自动化生产线的小型工位上作为传感器安装支架的连接节点，或是在桌面级3D打印机的运动模组中作为光轴与型材的连接固定件，相比传统的拼接式连接件，一体化的结构减少了零件数量，降低了装配复杂度，同时整体刚性更好，在设备长期运行产生振动的工况下，不会出现连接松动、位置偏移的问题。结构的边角位置都做了R角过渡处理，一方面是避免机加工后出现尖锐边角划伤操作人员，另一方面也能减少热处理或是受力时的应力集中点，提升零件的疲劳强度；安装面的平面度要求控制在0.02mm以内，保证与被连接件贴合紧密，不会出现间隙导致锁紧后产生内应力，长期使用下出现变形。在尺寸匹配上，这类支座的整体外轮廓尺寸通常根据安装空间进行调整，当用于小型数码设备内部时，整体边长控制在30-50mm区间，不会占用过多内部空间，当用于工业设备的机架连接时，尺寸可放大到80-120mm，配合更大规格的螺栓满足大载荷的连接需求；安装孔的直径根据所选螺栓的规格进行匹配，通常采用M3-M6的内六角螺栓，孔位与螺栓的间隙控制在0.1mm左右，既保证装配顺畅，也不会出现间隙过大导致的连接位置偏移。
