传统手作工坊用铁砧结构设计方案

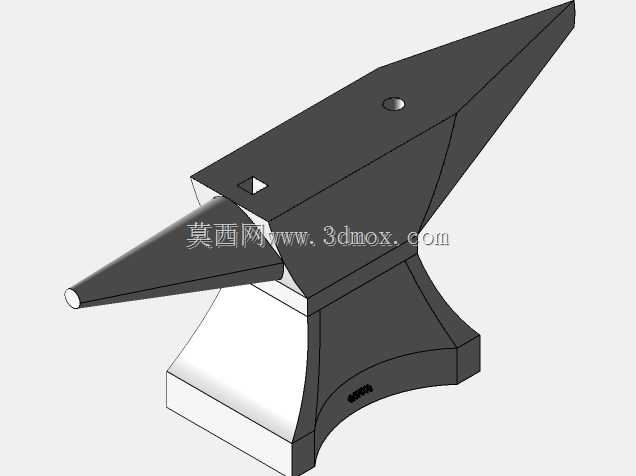

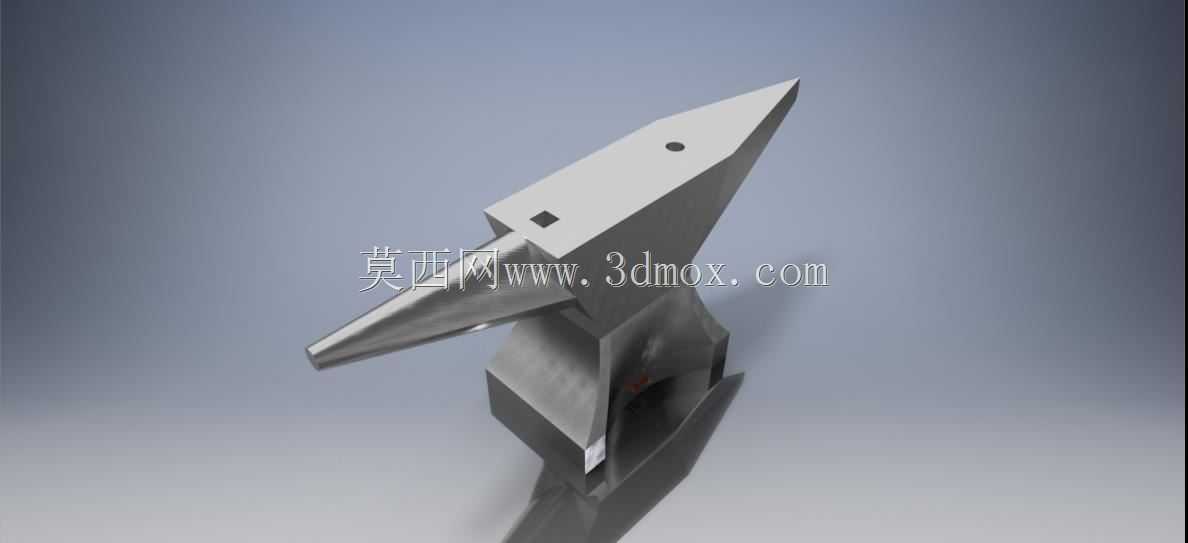

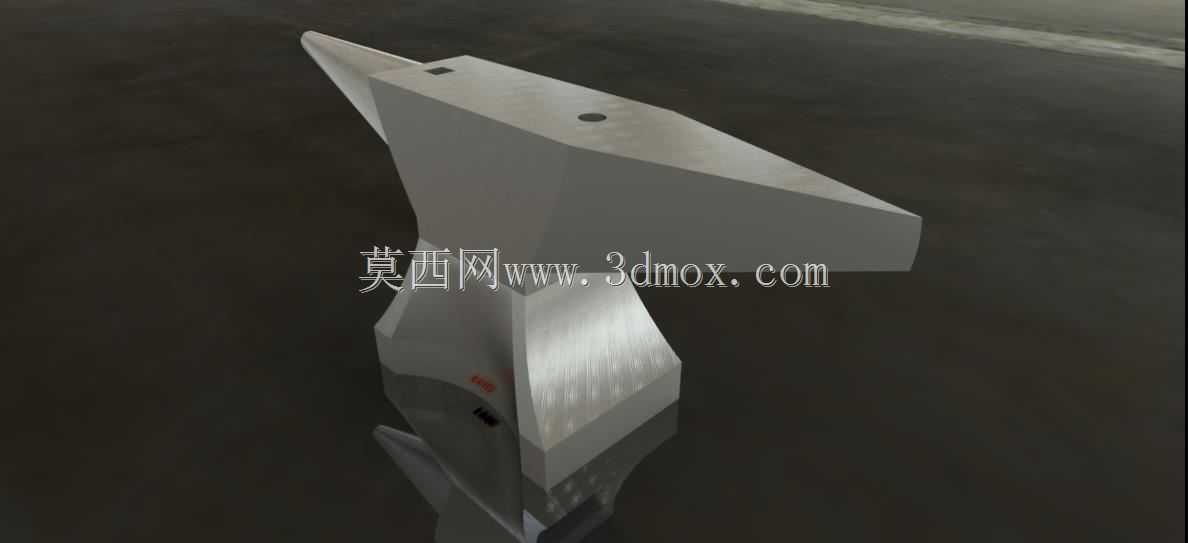

　　在金属冷作、小型锻打、首饰加工、皮具五金修配这类场景里，铁砧是工位上最基础也最核心的承载作业件，没有合适的砧面支撑，所有敲击、弯折、錾刻、铆接作业都无法稳定开展。这款铁砧的结构设计完全围绕实际工位作业的受力需求展开，整体采用上宽下窄的楔式承力结构，上部作业面做了差异化的功能分区：平整的主砧面经过平面度校核，平面度公差控制在0.1mm/100mm范围内，满足金属件校平、薄铜板敲型、铆钉墩平等对支撑面平整度有要求的作业；前端延伸出的尖角锥台结构，专门适配弧形件、环形件、小半径弯折件的内侧支撑，比如打制小型铁环、弯制金属挂钩时，可以将工件套在锥台上从外侧敲击，不会因为支撑面弧度不匹配导致工件出现不规则凹痕。

　　从安装边界来看，这款铁砧的底部做了内收的梯形安装座，座体上预留了两个贯通的安装孔，适配M12规格的膨胀螺栓或者T型槽螺栓，可以直接固定在实木工作台、型钢焊接工位架上，安装时需要保证砧面水平度偏差不超过0.5°，避免长期敲击作业时工件出现滑移，也能减少敲击震动对工位架的冲击。整体高度控制在180mm左右，主砧面的有效作业长度为260mm，宽度为120mm，这个尺寸刚好适配单人站立作业时的手臂操作范围，不需要过度俯身或者抬臂就能完成大部分敲击动作，长时间作业的疲劳度更低。

　　设计过程中重点考虑了长期敲击的结构强度问题，砧身主体做了等强度变截面处理，从砧面到安装座的壁厚逐步过渡，没有出现应力集中的直角突变结构，避免长期受冲击载荷出现根部开裂的问题。主砧面上预留的两个小圆孔，是专门为冲孔、下料作业设计的漏料孔，当需要在薄金属板上冲制小孔、或者冲断小型金属线材时，可以将工件对准孔位，冲头穿过工件后直接进入孔内，不会损伤砧面平整度，也不需要额外垫设其他垫块。

　　在实际使用场景里，这款铁砧除了传统的铁匠小锻打作业，还能覆盖五金维修、模型制作、首饰打金、皮具五金安装等多个领域的需求：维修小型五金件时，可以在砧面上完成轴承敲装、销钉铆接；制作金属模型时，锥台部分可以支撑小半径曲面的整形；打制银饰、铜饰时，平整砧面可以完成片材的敲花、压型作业。和市面上常见的一体式铸铁铁砧不同，这款结构在设计时特意将砧面的硬度做了梯度处理，表层作业面硬度控制在HRC45-50，既有足够的抗敲击凹陷能力，又不会因为硬度过高导致敲击时錾子、冲头出现崩边飞溅的问题，砧身内部保持较好的韧性，能吸收大部分敲击产生的震动，减少作业时的震手问题。

　　从建模实现的角度来看，整个结构没有复杂的曲面特征，全部采用实体拉伸、拔模、倒角、切除命令即可完成，拆分特征的时候可以按照功能分区来划分建模步骤：先绘制主砧面的轮廓草图，拉伸出台体主体后，再做前端锥台的拔模切除，之后处理安装座的内收结构，最后添加安装孔、砧面漏料孔、边角倒钝特征。建模过程中需要注意各个承力面的相交处都要做R3-R5的圆角过渡，不要保留尖锐直角，这不仅是实际加工时的工艺要求，也是避免应力集中的核心设计点；另外锥台部分的锥度控制在1:8，这个角度既能保证足够的支撑强度，又能适配不同内径的环形工件支撑需求，不会出现锥度过大工件卡滞、锥度过小支撑不稳的问题。

　　安装使用时需要注意，铁砧固定完成后要在砧面与安装座的结合面处做减震处理，可以垫一层3-5mm厚的硬橡胶板或者工业毛毡，能有效吸收敲击产生的噪音和震动，避免长期作业对楼下或者周边工位造成干扰；日常使用时要注意避免用硬度超过HRC55的硬质合金锤头直接大力敲击砧面，防止砧面出现崩缺，每次使用后擦拭干净砧面，避免水渍残留导致生锈，影响平面度精度。
