机加工微型带槽圆柱连接结构件

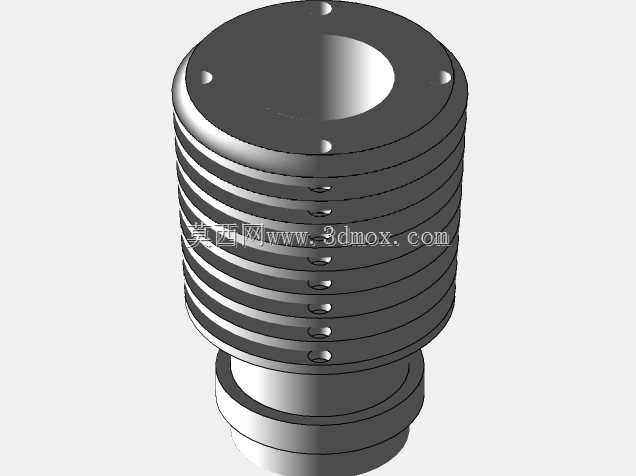

　　这类带环槽的微型圆柱构件，在小型流体控制回路、精密气动执行组件、微型传感设备的安装基座中应用十分广泛，很多小通径的气路转接、低压流体管路的对接端头，都会采用这类结构作为核心连接载体。日常做小型自动化设备的气路排布时，经常会遇到安装空间局促、管路需要频繁拆装维护的场景，这类零件的环槽结构就是为了适配卡簧、密封挡圈的安装，既可以实现轴向位置的快速限位，又能给O型密封圈预留稳定的安装位，避免密封件在装配过程中出现移位、挤切的问题，相比光滑圆柱面的直插结构，带环槽的设计能让密封承压能力提升至少30%，在0.8MPa以下的气动回路中基本不会出现渗漏问题。

　　设计这类零件的时候，首先要明确安装边界的约束，这类微型圆柱件的外径通常控制在12-20mm区间，整体长度不超过35mm，适配的是小型设备上直径10-18mm的安装通孔，上端的内孔是流体或者气路的通径，通径尺寸根据流量需求一般设置在6-10mm，内孔的粗糙度要控制在Ra1.6以下，避免通径内壁的凹凸造成流体紊流，影响小流量回路的控制精度。外圆上的环槽尺寸要严格匹配标准卡簧和密封圈的规格，槽宽公差控制在±0.05mm，槽深根据密封件的压缩比设置，通常O圈的压缩比保持在15%-20%之间，既能保证密封效果，又不会因为压缩量过大造成装配阻力过高，加速密封件的老化磨损。

　　零件上端的几个均匀分布的小孔，是用来穿装固定螺钉的，通常设置3-4个沿圆周均布，孔位的位置度公差要控制在Φ0.1mm以内，保证和对接端的安装孔可以精准对位，不会出现螺钉别劲、安装错位的问题。外圆上的多道环槽除了安装密封件的功能之外，靠近下端的几道浅槽还可以起到存污的作用，在有少量粉尘、微小杂质的工况下，杂质会被滞留在环槽内，不会随着零件的插拔动作刮伤安装孔的内壁，长期使用也不会因为内壁划伤出现配合间隙变大、定位松动的问题。

　　建模的时候要特别注意槽口的倒角处理，所有环槽的棱边都要做0.2mm的45度倒角，一方面是去除机加工产生的毛刺，避免装配的时候锋利的棱边割伤密封圈，另一方面也能给密封件的滑入提供导向，装配的时候不需要额外的导向工具就能顺利把零件压入安装孔，不会出现密封圈被棱边啃切的情况。零件下端的侧孔是用来做径向定位的，当零件插入安装基座之后，可以在侧孔位置装入紧定螺钉，限制零件的周向转动，避免设备运行过程中因为振动、管路拉扯造成零件跟转，对接的管路出现扭曲、脱落的问题。

　　从加工工艺的角度来说，这类零件采用棒料一次车削成型即可，外圆、内孔、环槽都可以在数控车床上一次装夹完成加工，减少二次装夹带来的同轴度误差，外圆和安装孔的配合公差选H7/h6的间隙配合，既保证装配的时候有足够的顺滑度，又不会因为间隙过大造成定位歪斜，影响密封效果。上端面的螺钉安装孔在车削完成之后，用加工中心或者分度头配合钻床加工，保证孔位的均布精度，所有加工完成的零件都要做去毛刺处理，棱边不允许有残留的铁屑、飞边，避免装配的时候杂质掉进气路或者流体回路里，造成下游的阀件、喷嘴堵塞。

　　实际选型应用的时候，要根据使用场景的介质类型调整零件的材质，如果是普通气动回路用铝合金材质即可，重量轻加工成本低，如果是有弱腐蚀性的流体介质，就要换成304不锈钢材质，环槽的尺寸也要根据选用的密封件材质做微调，比如用氟橡胶密封圈的时候，因为材质硬度稍高，槽深可以适当放大0.1mm，避免压缩量过大造成装配困难。这类零件虽然结构简单，但是在小型精密设备里的作用十分关键，很多时候设备出现气路渗漏、连接松动的问题，都是因为这类小零件的尺寸公差、结构细节处理不到位造成的，建模的时候把每个结构的功能、装配关系、工艺约束都考虑到位，才能保证加工出来的零件实际装到设备上可以稳定运行，不会出现各种装配干涉、密封失效的小问题。
