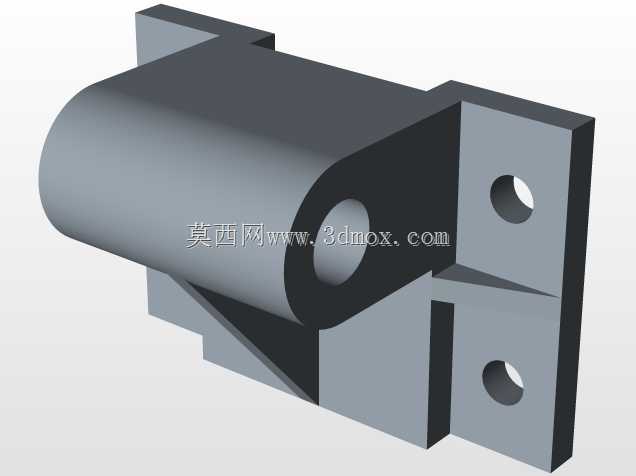

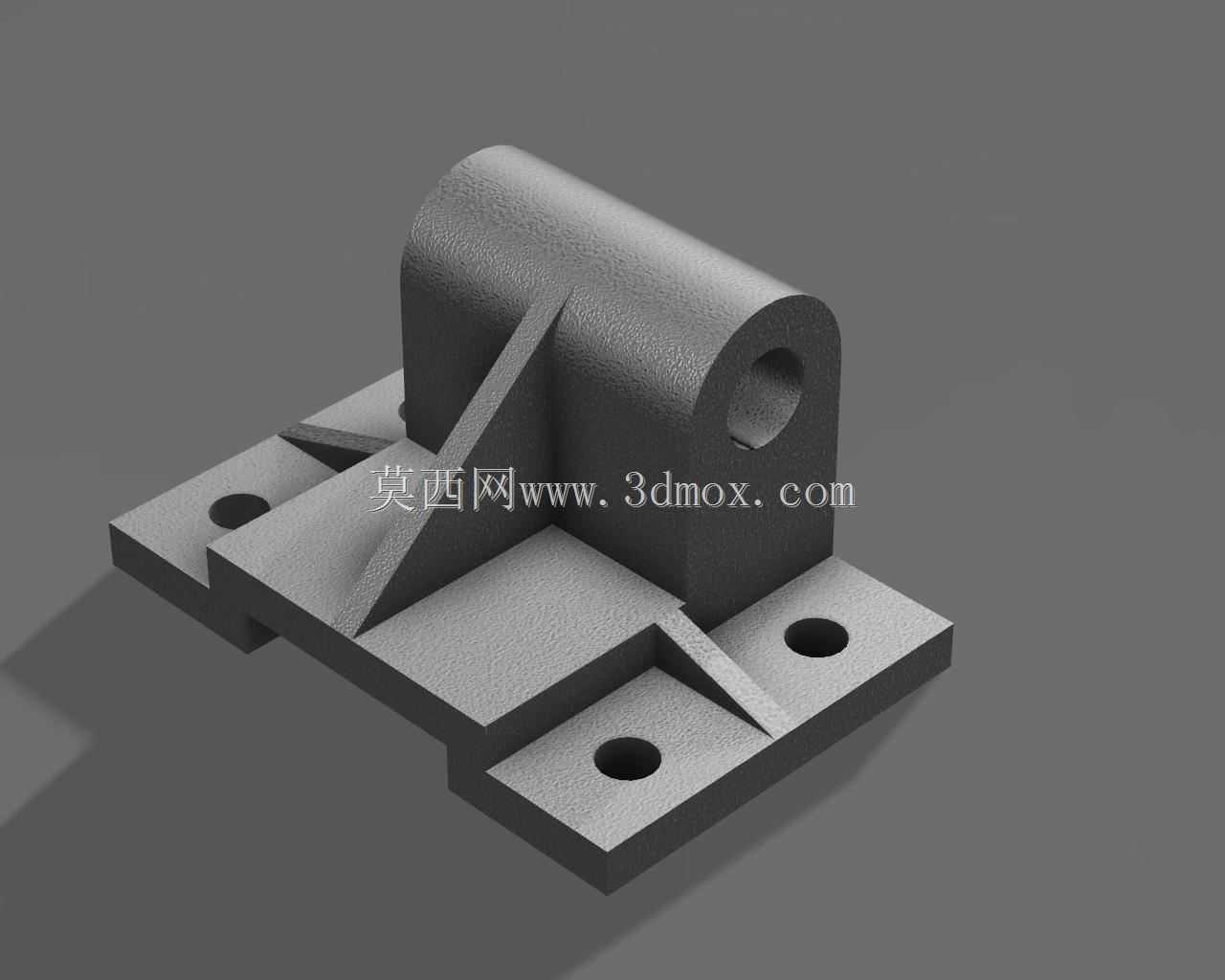

带安装支座的筒型铰接连接结构件

　　该结构件属于小型设备铰接连接类通用零部件，常见于小型自动化输送线的侧装导向组件、桌面级工装夹具的翻转定位模块、通讯设备外置天线的角度调节基座等场景，核心作用是为回转类杆件提供稳定的铰接支撑，同时通过侧边安装板实现与设备主体框架的刚性固定，避免铰接部位在反复转动过程中出现松脱、偏移问题。从结构功能来看，主体的筒型内腔为铰接轴的装配位，内腔直径与配套铰接轴采用间隙配合设计，配合公差控制在H7/h6区间，既保证铰接轴转动时无卡滞，也不会因间隙过大产生径向窜动，筒壁厚度根据常规工况下的径向载荷计算设定，可承受不超过500N的径向剪切力，满足小型工装、轻型设备的铰接受力需求。侧边的双安装耳板为一体化铣削成型，与筒身之间设置三角形加强筋连接，

　　筋板厚度与耳板厚度保持一致，可将筒身承受的径向载荷均匀传递到安装板上，避免筒身与耳板连接部位出现应力集中断裂的问题；两块耳板上分别开设同轴的光孔安装位，孔位公差控制在H8级别，可适配M6规格的内六角圆柱头螺钉完成固定，两个安装孔的中心距经过精准核算，保证安装时螺钉不会与筒身外壁产生干涉，同时安装后耳板与设备安装面的贴合面积足够，不会因局部压强过大导致安装面变形。设计过程中优先考虑了加工工艺的可行性，整体结构除内腔的铰接孔外，其余外部轮廓均可通过三轴铣床一次装夹完成加工，减少了二次装夹带来的形位公差误差；筒身端部做了C1倒角处理，既可以去除加工毛刺，也能在铰接轴装配时起到导向作用，避免装配时刮伤铰接轴表面镀层。安装边界方面，

　　该构件整体占用的安装空间较小，安装时仅需在设备安装面预制两个对应规格的螺纹孔，将耳板贴合安装面后锁入螺钉即可完成固定，不需要额外设计配套的安装垫块；筒身的轴向长度根据铰接件的转动行程设定，保证铰接件在±30°的转动角度范围内，不会与耳板、加强筋产生运动干涉，同时筒身的外圆面做了圆角过渡处理，没有尖锐棱角，避免装配调试过程中划伤操作人员。在实际工况应用中，该类结构件不需要额外做表面处理，常规45号钢材质调质处理后即可满足使用强度要求，若应用在潮湿、有轻微腐蚀的环境中，也可更换为6061铝合金材质做阳极氧化处理，在保证结构强度的同时提升耐腐蚀性能，整体结构没有复杂的异形曲面，建模过程中通过拉伸、切除、筋特征即可完成全参数化设计，后续若需要调整适配不同直径的铰接轴，仅需修改筒体内腔直径、筒壁厚度等关联参数即可快速生成新的模型版本，不需要重新绘制整体轮廓，大幅提升了变型设计的效率。
