带多安装孔位的长条式机械锁定组件结构

　　这类长条式锁定组件常被应用在工装夹具快换、生产线工位调节、小型设备舱门快锁、检测治具定位等场景中，核心作用是在需要频繁调整工位间距、快速实现部件位置锁定的工况下，替代传统螺栓逐点紧固的繁琐操作，减少拆装调整的辅助工时。从实际使用场景来看，在电子组装线的治具安装工位，操作人员可根据待加工工件的尺寸差异，快速调整锁定块在长条基座上的位置，扳动锁紧结构即可完成治具的位置固定，不需要反复拧动多组紧固螺丝，适配小批量多品种的柔性生产需求；在小型设备的侧开维护舱门结构中，这类组件可作为舱门的限位锁定结构，舱门开合到指定位置后，锁定销自动卡入对应孔位，避免设备运行过程中舱门意外移位，维护时只需拨动解锁块即可快速开启舱门，不需要额外拆卸紧固件。

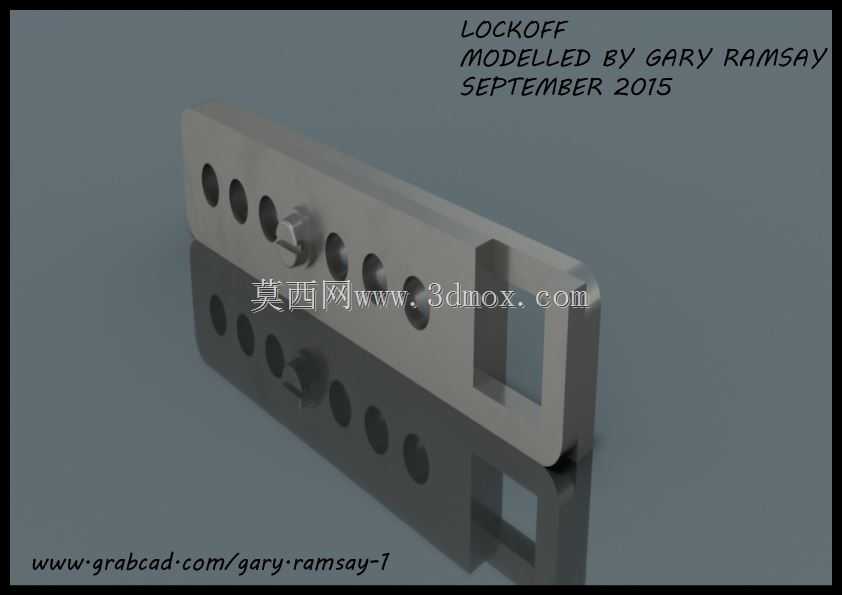

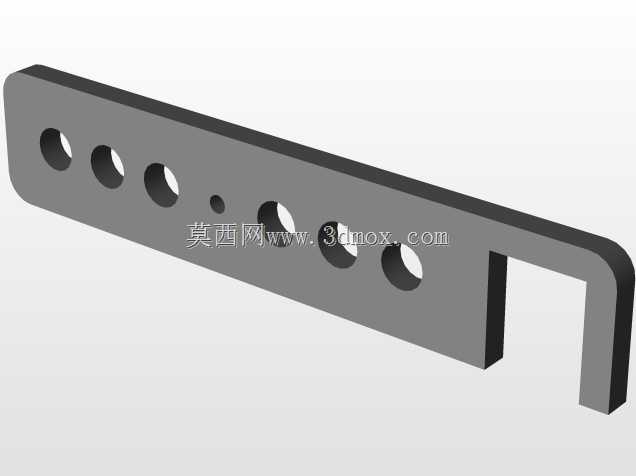

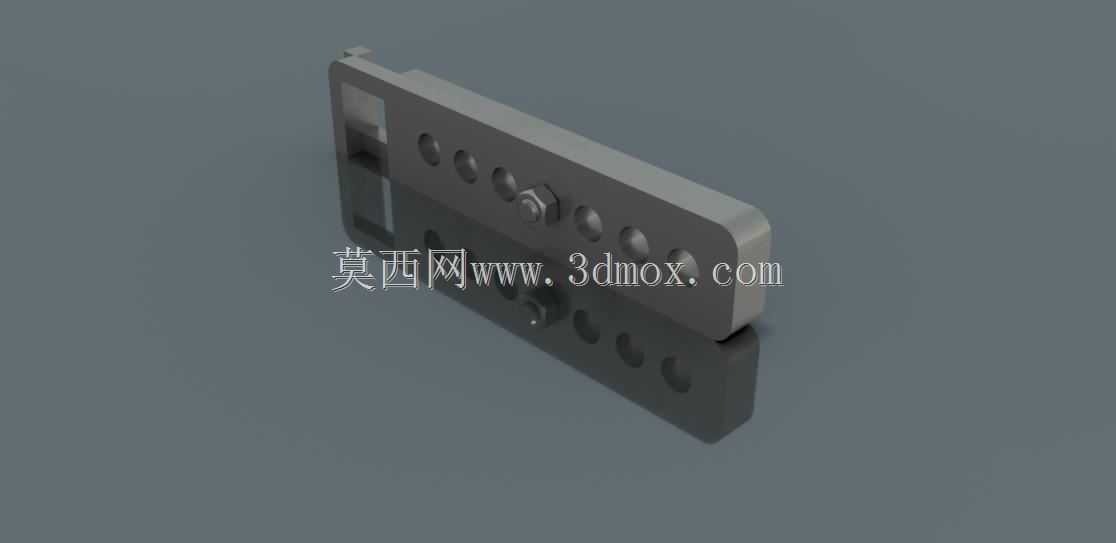

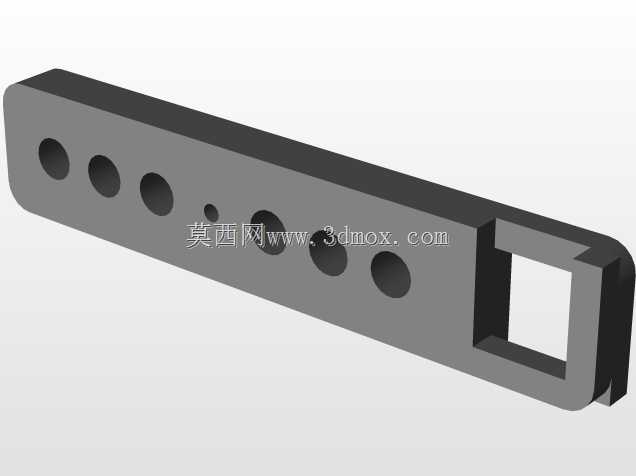

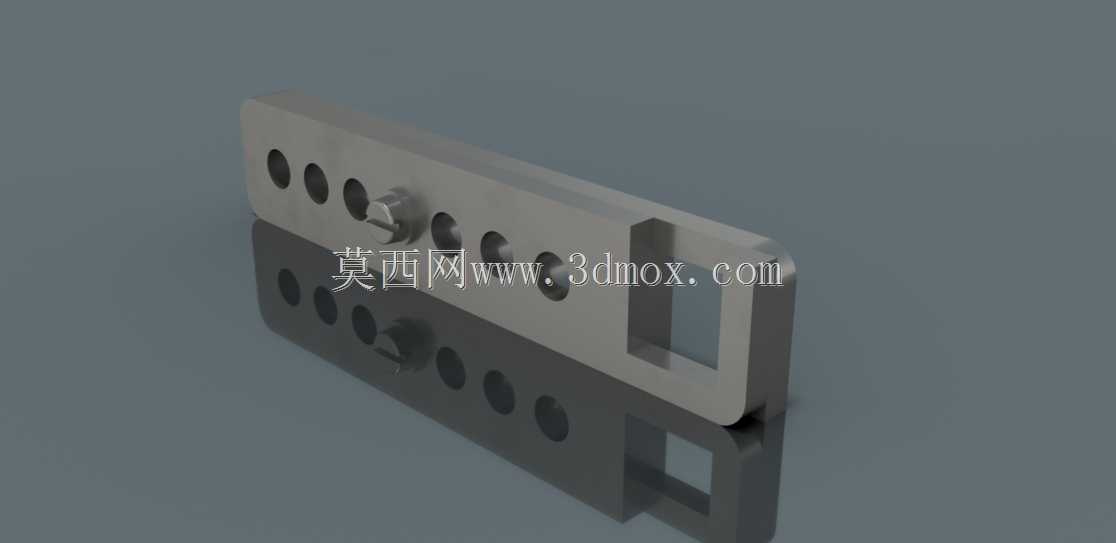

　　从功能特性来看，该组件采用长条基座搭配滑动锁紧块的组合结构，基座上沿长度方向均匀排布多组圆形定位孔，锁紧块内置弹性顶销结构，滑动到对应孔位时顶销在弹性件作用下自动卡入孔内，实现位置锁定，需要调整位置时只需侧向拨动锁紧块上的拨钮，带动顶销缩回即可沿基座滑槽滑动调整位置。基座一端设计有矩形开口槽，可作为端部安装挂点或者线缆避让结构，适配不同安装场景的边界需求。整个组件的滑动配合面采用小间隙配合设计，既保证锁紧块滑动顺畅无卡滞，又避免配合间隙过大导致锁定后出现晃动偏移，保证定位精度满足工装治具的使用要求。

　　设计思路上，这类结构优先考虑安装适配性与操作便捷性，长条基座的长度方向孔位间距按照常用的工位调节步距设置，覆盖多数小型工装的调节范围，不需要额外加工定制孔位即可满足多数场景的调节需求。基座的截面采用L型折弯式结构，既保证自身的结构刚性，在承受侧向锁紧力时不会出现明显形变，又能为锁紧块提供滑动导向的基准面，不需要额外加装导轨结构，简化整体装配复杂度。锁紧块的拨钮位置设置在组件正面，操作人员在设备正面即可完成解锁与滑动操作，不需要探入设备内部操作，降低操作难度。

　　外形尺寸与安装边界方面，这类长条基座的厚度控制在适配小型设备安装的范围，安装时可通过基座两端的沉头孔直接固定在设备安装面或者型材框架上，不需要额外设计转接安装板，基座背面与安装面贴合后，锁紧块的滑动行程覆盖基座上所有定位孔的位置，不会出现滑动死点。锁紧块突出基座表面的高度控制在合理范围，避免突出部分与周边运动部件发生干涉，同时保证拨钮有足够的操作空间，操作人员带劳保手套也能顺利拨动解锁。定位孔的直径与锁紧销的直径采用基孔制间隙配合，配合公差控制在小间隙范围，既保证销体顺利插入孔内，又将锁定后的位置偏差控制在工装允许的精度范围内，避免定位偏差导致工件装夹错位。在实际选型应用时，需要根据所需承受的锁紧力大小确认基座的材质与壁厚，若应用在有切削振动的加工工位，可适当增加基座壁厚提升刚性，若应用在轻载的电子组装工位，可采用轻量化材质降低整体重量。
