双连杆旋转转线性运动滑块机构

　　这类双连杆驱动的滑块机构，在轻工自动化产线、小型通讯设备调试工装、消费电子组装夹具里的应用占比不低，核心是解决小行程范围内把低扭矩旋转输入转化为平稳直线输出的需求，相比齿轮齿条、丝杠传动的同行程方案，它的结构件数量更少，装配公差要求更宽松，不需要额外做润滑密封结构，适合干摩擦、低负载的间歇运动场景。从实际使用场景来看，这类机构常被用在小型检测设备的探头进给工位、SIM卡读写工装的插拔驱动、小型标签剥离机构的送料滑台位置，单趟行程通常控制在30mm到80mm区间，输入扭矩只需要0.2N·m左右就能驱动，不需要搭配大减速比的驱动件，直接用小型舵机或者手动旋钮就能带动，在桌面级小型设备里能大幅压缩安装空间。整个组件的结构逻辑很清晰，

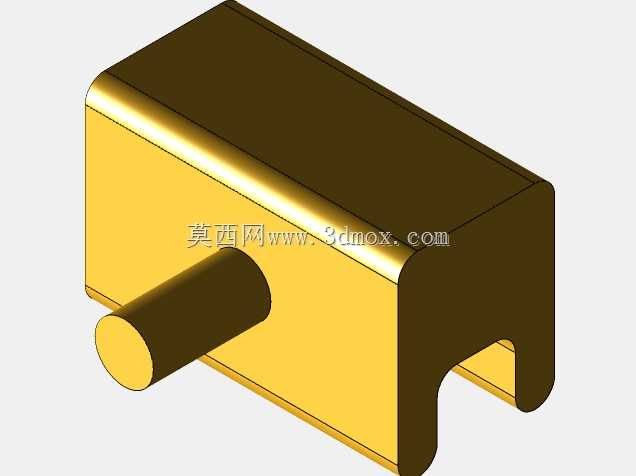

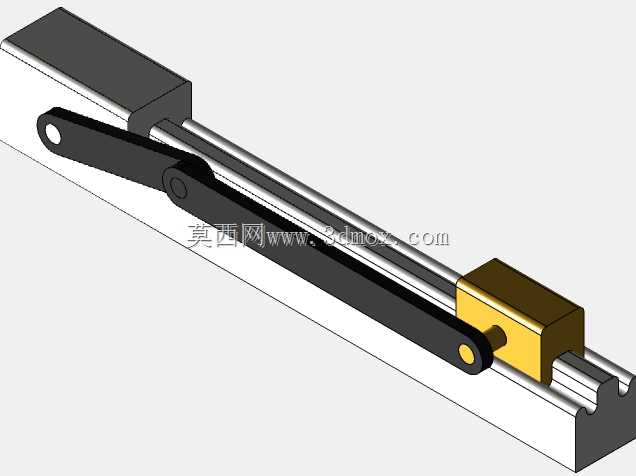

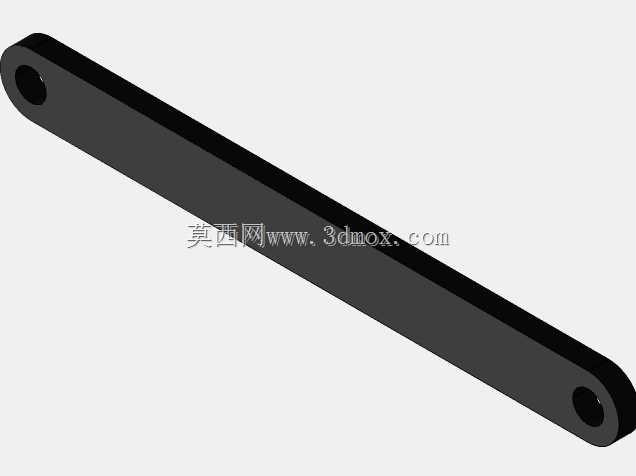

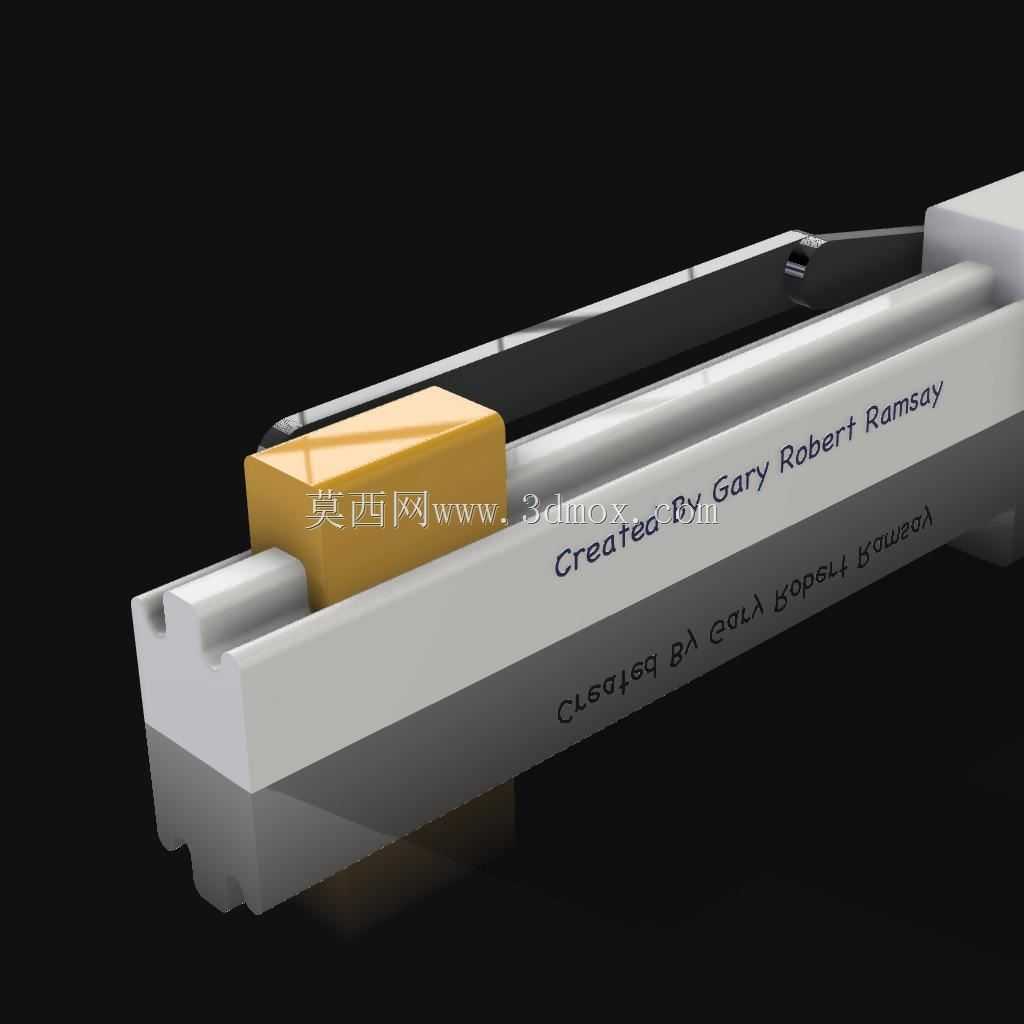

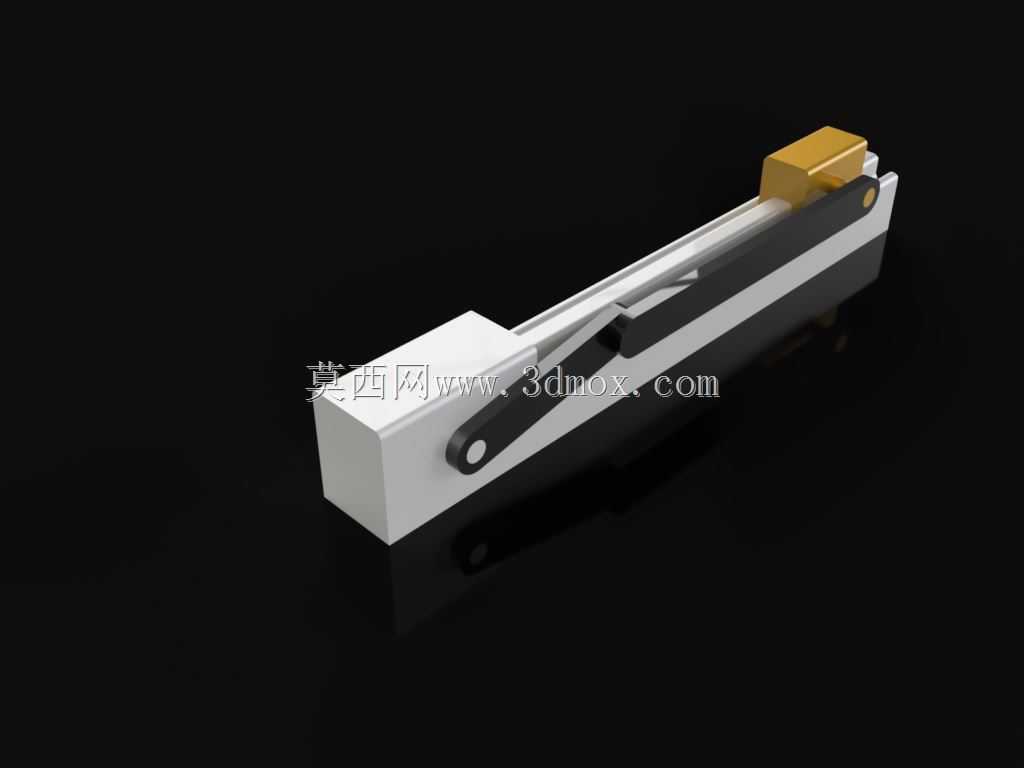

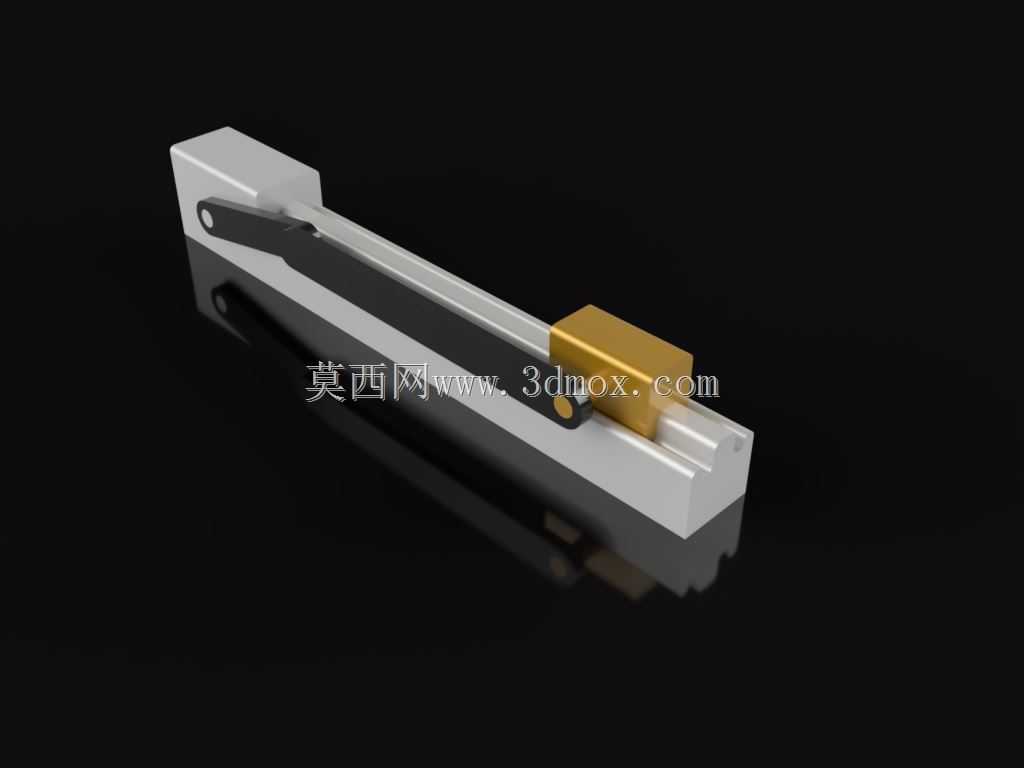

　　核心运动副包含三个部分：固定在安装基座上的旋转输入轴、两根对称布置的连接臂、沿基座直线导轨滑动的滑块本体。设计的时候首先要确定滑块的目标行程，以此反推连杆的长度和旋转轴的安装位置，两根连杆的铰接点分别布置在旋转输入件的偏心位置和滑块的侧方铰接座上，当输入轴做整周或者定角度往复旋转时，两根连杆会同步做平面摆动，带动滑块沿着基座上的导向槽做直线往复运动，不会出现偏载卡滞的问题。建模过程中优先做对称约束来减少冗余尺寸，基座的导向槽和滑块的配合面选H7/g6的小间隙配合，单边间隙控制在0.02mm到0.03mm，既保证滑动顺畅，又不会出现横向窜动；连杆两端的铰接孔做等直径设计，统一配装同规格的铰接销轴，减少备件种类，

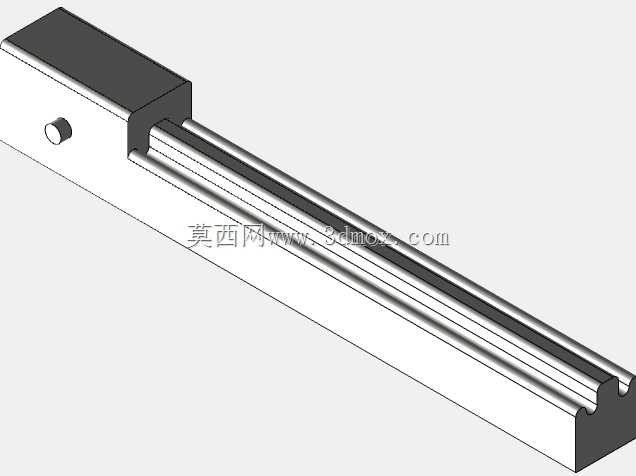

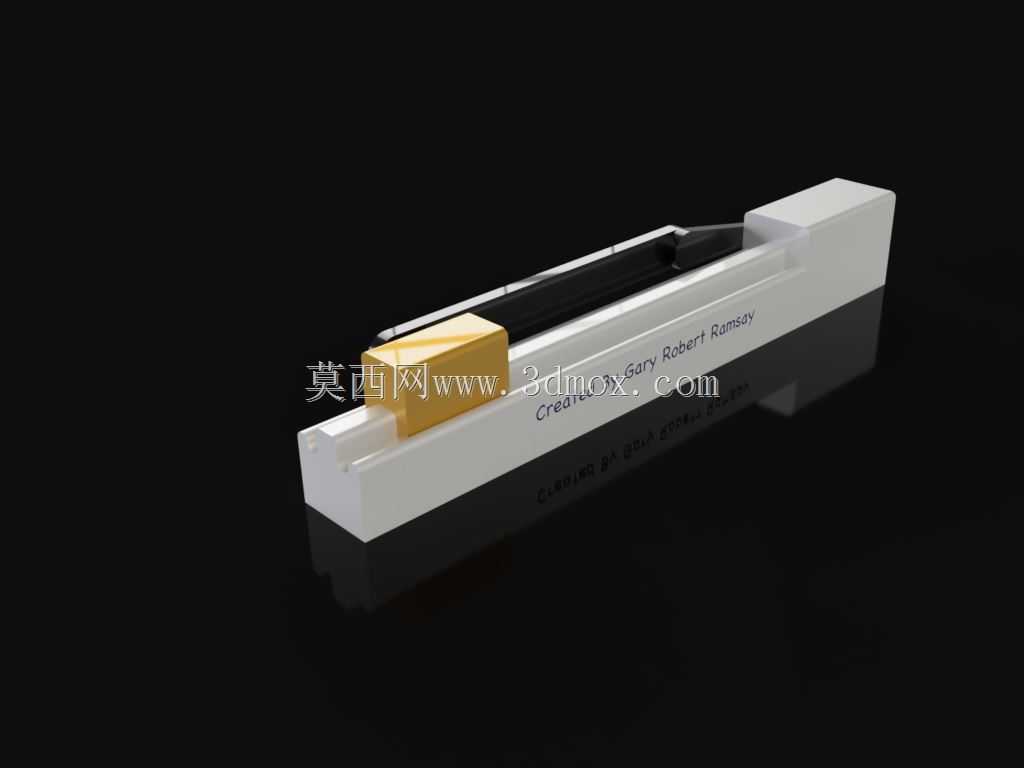

　　销轴和孔的配合选H8/f7，转动时没有松旷感。外形尺寸上，这类小行程滑块机构的基座总长度通常比滑块最大行程长40mm左右，预留出两端的限位安装位，基座宽度控制在20mm到35mm区间，整体厚度不超过15mm，安装的时候只需要在基座两端打两个M3或者M4的沉头孔就能固定，不需要额外做复杂的安装基准面，对安装面的平面度要求不高，0.1mm以内的平面度误差就能保证运行顺畅。功能特性上，这个机构没有复杂的锁止结构，当输入轴处于旋转死点位置时，滑块会自动锁止，不会因为滑块端受外力出现反向窜动，不需要额外加定位销或者锁止结构，在需要到位保持的工位里能省掉额外的锁止零件。设计的时候要注意两根连杆的长度必须完全一致，

　　铰接点的位置要关于滑块运动中心线对称，不然运动过程中会出现滑块别劲、磨损加快的问题；基座上的导向槽两端要做1mm左右的倒角，避免滑块运动到端部时出现锐角磕碰，同时可以在端部粘贴薄聚氨酯缓冲垫，降低往复运动的撞击噪音。实际装配的时候，先把两根连杆分别铰接在旋转输入件和滑块上，再把滑块卡入基座的导向槽，最后固定旋转输入轴的支座，装配完成后手动转动输入轴检查全程是否有卡滞点，如果某个位置阻力变大，就微调铰接销轴的锁紧力度，不要把销轴锁得过紧，避免连杆转动受阻。和常见的单连杆滑块机构相比，双连杆对称布置的结构能抵消滑块运动过程中的侧向力，滑块的两个导向面受力均匀，长期运行不会出现单侧磨损导致的精度下降，使用寿命比单连杆结构高40%左右，而且运动过程中滑块的速度曲线更平缓，没有明显的急回特性，适合对运动平稳性有要求的轻载工位。在通讯类工装的应用里，这类机构常用来驱动测试探针的进给，把旋转旋钮的转动转化为探针的直线插入动作，操作人员只需要转动90度就能完成探针的插拔，比直接按动的结构更省力，而且到位后通过死点锁止，测试过程中不会因为线缆拉扯导致探针退针，测试稳定性更好。建模时所有的棱边都做了R0.5到R1的圆角处理，没有尖锐的边角，装配和调试的时候不会划伤操作人员，零件壁厚全部控制在2mm以上，用普通ABS或者铝合金加工都能满足强度要求，不需要做特殊的强度加强结构，加工成本很低，适合小批量设备的快速搭装使用。
