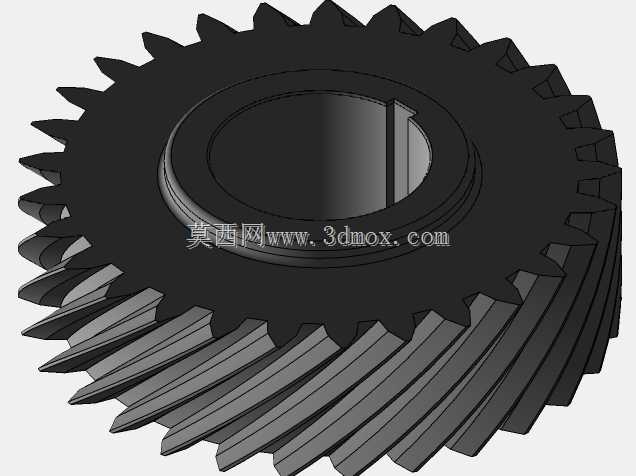

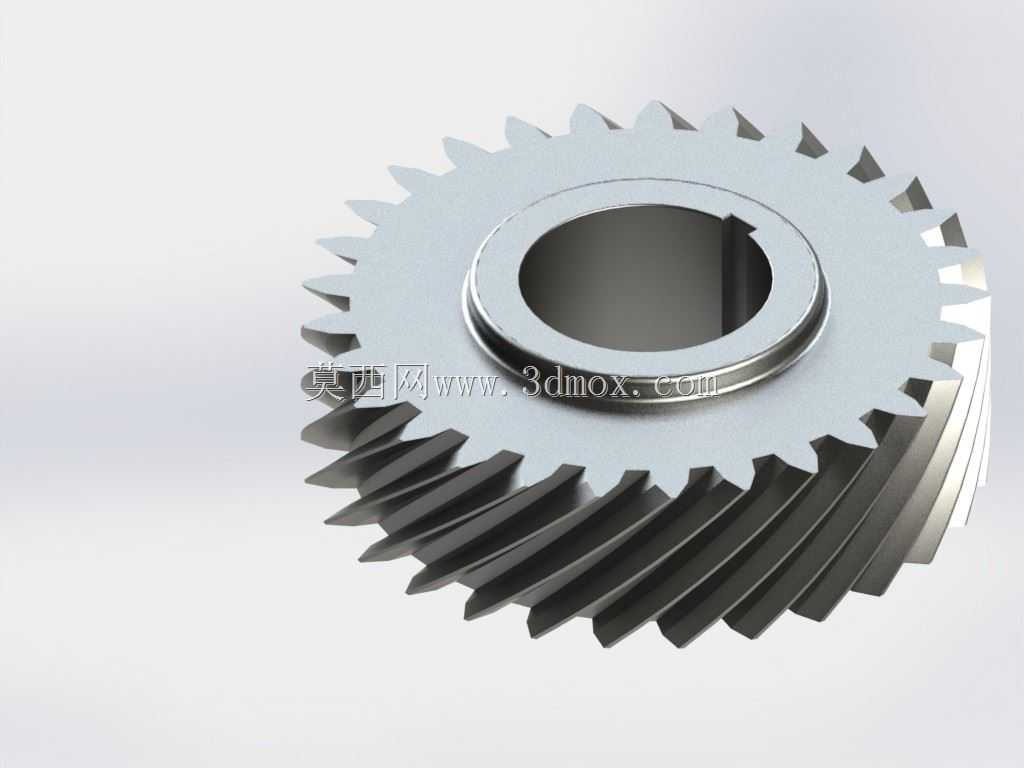

带键槽安装位的高精度斜齿传动轮

　　这款斜齿传动轮的设计，首先要匹配平行轴间的动力传递工况，相比直齿圆柱齿轮，斜齿的轮齿是逐步进入啮合、逐步退出啮合的，啮合过程不会出现整齿突然撞击的情况，运行时的冲击、振动、噪声都能控制在更低水平，很适合中高速、重载的传动场景，比如通用减速机的高速级传动、机床主轴箱的进给传动、输送设备的动力传递单元都能适配。从结构上看，轮体中心设计了带单键槽的通孔安装位，安装时可以通过平键与传动轴实现周向固定，传递扭矩时不会出现轮体与轴的相对转动，中心孔的台阶结构可以实现轴向定位，装配时直接抵靠轴肩就能确定安装位置，不需要额外设计复杂的轴向锁紧结构，能简化装配流程。轮齿的螺旋角设计经过匹配计算，啮合时的重合度比同参数直齿轮高出不少，

　　多齿同时承载的特性让单齿承受的载荷更小，不仅能提升轮齿的整体承载能力，还能让传动过程更平稳，即使在有短时冲击载荷的工况下，也能避免轮齿崩断的风险。齿面的轮廓精度按照通用传动件的常规精度等级设计，齿向误差、齿形误差都控制在合理范围内，啮合时不会出现偏载、卡滞的问题，能有效减少运行过程中的磨损，延长零件的使用寿命。轮体的辐板部分采用等厚设计，在保证整体结构刚度的前提下，尽可能控制了零件的整体重量，减少转动时的惯量，启停阶段的动力损耗更低，也能降低传动轴的支撑负载。安装边界上，中心孔的尺寸与常用的标准传动轴径匹配，键槽的尺寸符合平键连接的国家标准，不需要额外定制非标键就能完成装配，轮体外径、齿宽的尺寸都适配常规的传动中心距要求，

　　替换同参数的旧齿轮时不需要改动周边的安装结构，能直接完成替换。在实际应用中，这类斜齿轮常成对使用，需要注意配对齿轮的螺旋角大小相等、旋向相反，安装时要保证两轴的平行度误差在允许范围内，否则会加剧齿面的不均匀磨损，甚至出现传动卡滞的问题。设计过程中还考虑了加工工艺性，轮坯可以采用模锻或者圆钢下料加工，齿形部分可以通过滚齿、剃齿的工艺完成加工，不需要特殊的定制刀具，常规的齿轮加工设备就能完成生产，加工成本可控，适合批量配套使用。轮体的端面没有多余的凸台、凹槽结构，加工时的装夹定位更方便，能减少加工过程中的装夹误差，提升成品的尺寸一致性。另外，齿端做了微小的倒角处理，装配时更容易导入啮合位置，也能避免齿端的锐边在装配、转运过程中出现磕碰损伤，影响啮合精度。在润滑方面，开放的齿面结构既适配油浴润滑的闭式传动箱，也能适配定期加注润滑脂的开式传动场景，齿面的粗糙度控制在合理范围，能有效留存润滑油膜，减少金属直接接触的磨损。
