浸入式RC5.8GHz右旋圆极化贴片天线结构

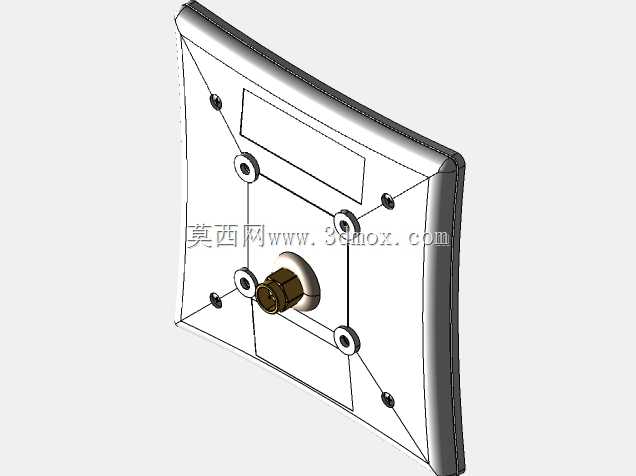

　　这款5.8GHz频段的贴片天线，主要面向消费级穿越机、遥控模型的图传信号收发场景，在FPV飞行、小型无人设备短距高清图传领域应用广泛，区别于传统棒状全向天线，该款采用平面贴片结构，能够在指定辐射方向上实现更高的信号增益，同时压缩旁瓣信号占比，降低多径干扰对图传画质的影响，适配多数标准5.8GHz图传发射、接收模块的接口规格。从结构设计来看，天线主体采用方形薄型基材作为辐射载体，基材边缘做了圆弧过渡处理，既避免尖锐边角在装机、携带过程中剐蹭线路或设备外壳，也能减少结构应力集中，提升日常使用中的抗磕碰能力。天线正面预留了四个对称分布的安装固定孔，孔位做了金属衬套强化设计，能够通过M2规格的螺丝直接固定在设备外壳、机架安装位上，

　　安装孔的位置公差控制在0.1mm以内，保证批量装机时的互换性，不需要额外修配孔位即可完成装配。天线的信号馈电接口采用侧置式SMA同轴接头设计，接头根部做了凸台加强结构，能够承受常规插拔过程中的侧向力，避免接头与基材连接处的馈线断裂，接头的中心针与内部辐射振子采用直接馈电结构，减少馈电路径上的信号损耗，保证阻抗匹配精度控制在50Ω标准值附近，降低驻波比。作为右旋圆极化（RHCP）天线，其内部辐射振子采用切角式微带贴片结构，通过在方形辐射贴片的对角位置做对称切角，激励起两个相位差90度的正交谐振模式，实现圆极化辐射特性，相比线极化天线，在收发端姿态存在倾斜变化时，不会出现明显的信号极化失配损耗，

　　尤其适配飞行过程中姿态不断变化的RC模型设备，能够在大机动飞行状态下维持稳定的图传信号链路。天线的整体厚度控制在较薄的区间内，安装后突出安装面的尺寸较小，能够减少飞行过程中的风阻，对于追求轻量化、低风阻的竞速类穿越机场景，该结构相比同增益的蘑菇头天线，正面迎风面积降低约40%，能够减少高速飞行时的气动阻力，同时降低天线被外物剐蹭损坏的概率。从安装边界来看，天线安装面需要预留足够的平整贴合区域，四个安装孔的中心距按照标准模型设备安装间距设计，安装时需要保证天线辐射面朝向信号覆盖的主要方向，避免被金属结构、碳纤维板材完全遮挡，因为金属材质会对5.8GHz射频信号产生屏蔽作用，实际装机时需要在安装位周边预留无金属遮挡的净空区域，

　　保证辐射效率。天线的基材选用低损耗的高频覆铜板材质，表面覆盖有防护涂层，能够抵御户外使用时的轻微潮气、灰尘侵蚀，日常使用中不需要额外做防水处理即可适应多数户外飞行场景，涂层表面硬度较高，能够耐受普通的摩擦、剐蹭，不会轻易出现表层脱落导致的辐射性能下降。在结构细节上，天线的馈电接头与基材的连接位置做了密封胶填充处理，既能够固定接头位置，防止长期震动导致接头松脱，也能避免潮气从接缝处渗入内部，腐蚀馈电点的焊接部位，提升长期使用的可靠性。这款天线的辐射方向图在正面主瓣方向增益均匀，在偏离法线方向一定角度范围内依然能够维持稳定的增益表现，不会出现信号陡降的问题，能够覆盖RC模型正常飞行时的常用姿态角度范围，不需要额外调整天线角度即可获得稳定的信号连接。
