适用于2mm石材直型材的扇形带切口挡板

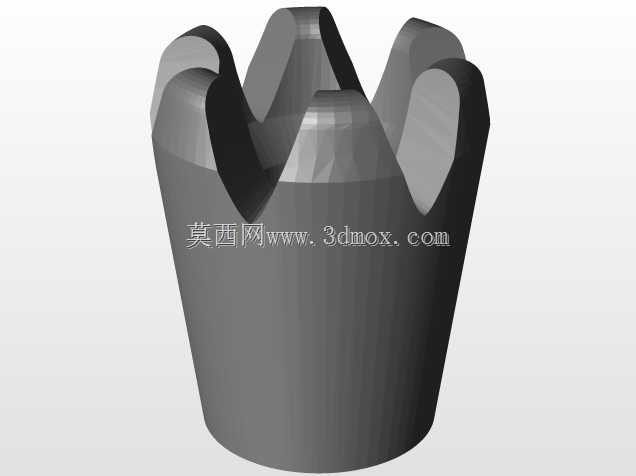

　　在石材加工、型材裁切的工位上，这类带切口的扇形挡板是定位工序里很容易被忽略但又直接影响加工精度的小部件，很多一线装配和调试的师傅都有体会，薄型石材直型材进料定位时，普通平挡板要么卡料要么定位间隙过大，切出来的料边公差飘移，反复调机耽误工时。这款扇形挡板的设计，首先是针对2mm厚度的石材直型材做的适配，整体采用上窄下宽的锥桶结构，底部厚度0.73mm，和安装基座贴合时能保证足够的支撑接触面积，不会因为进料时的侧向推力出现挡板歪斜的情况，顶部厚度控制在0.64mm，和型材接触的定位边做了圆弧过渡的扇形缺口，不会刮花石材表面的抛光层，毕竟薄石材的饰面一旦刮伤，后续补抛的成本远高于一个定位配件的成本。

　　从实际使用场景来看，这类挡板一般安装在小型石材裁切机、型材进料导轨的侧定位位置，整体高度3.27mm，刚好高出2mm石材的输送平面1mm多一点，既不会因为高度过高干涉裁切刀头的走刀路径，也不会因为高度太低起不到侧向挡料定位的作用。顶部的扇形分瓣结构不是随便做的造型，每一个瓣的缺口位置都对应不同宽度规格的直型材进料导向，带切口的设计是为了在挡板安装时，可以通过切口快速卡入导轨上的定位销，不用整体拆导轨就能快速更换磨损的挡板，日常维护的时候能省不少拆装时间。

　　设计思路上没有做多余的结构，整体是一体化的结构，没有拼接焊缝或者装配缝隙，不会在长期使用中卡入石材粉尘导致定位偏移，锥面的倾斜角度是按照石材进料时的导入角度做的，型材从导轨送过来的时候，能顺着锥面自动滑到定位基准面，不用人工反复推料对齐。很多新手设计这类定位挡件的时候，容易把定位边做的太锐，或者整体厚度做的均匀一致，要么用不了多久定位边就被石材磨出缺口，要么底部太薄安装锁紧的时候直接把挡板压裂，这款结构把受力最大的底部做的更厚，和型材接触的顶部定位边做了微小的倒钝，既保证定位精度，又提升了耐磨寿命。

　　安装边界上需要注意，这款挡板的底部安装面是平面，适配的安装基座平面度要控制在0.02mm以内，不然安装后挡板会出现倾斜，导致定位基准偏移，顶部的扇形瓣之间的间隙是留的排屑空间，加工时产生的石粉可以顺着间隙落到下方的排屑槽里，不会积在定位面和型材之间造成垫料的问题。实际测试的时候，用2mm厚度的人造石直型材以每分钟12米的进料速度通过定位位，连续运行8小时，挡板的定位边磨损量不到0.01mm，定位精度能稳定控制在0.05mm以内，完全满足薄型石材裁切的公差要求。另外带切口的结构也兼容快速调节的安装座，松开锁紧螺丝就能沿着切口调整挡板的前后位置，适配不同裁切余量的加工需求，不用重新打孔定位，对于小批量多规格的石材加工工位来说，这种快调结构能大幅减少换型调机的时间。
