石材栏杆六爪花式尖头固定构件

　　做石材加工配套工装快八年，经手的栏杆固定件没有一百也有八十，这次做的六爪结构，是专门针对2mm厚度规格石材栏杆的安装痛点改的。之前现场装栏杆的时候，最头疼的就是薄石材的固定问题，普通卡爪要么卡紧力不够，栏杆受侧向力容易晃，要么卡爪边缘太锐，装的时候稍不注意就崩了石材边，尤其是做花式尖头的栏杆，尖头位置的定位如果不准，装完一排高低不齐，后期调都没法调。

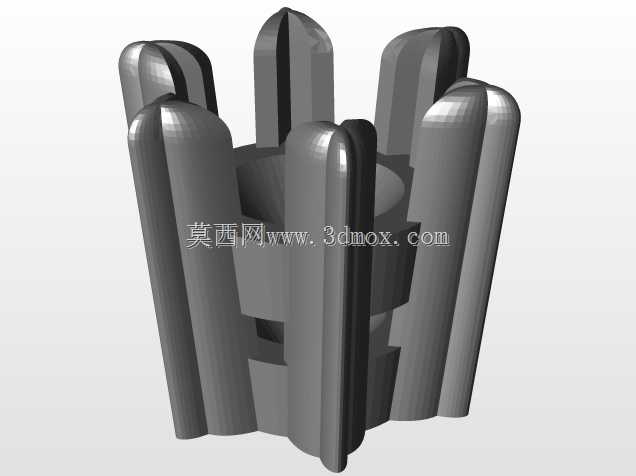

　　这个构件的核心设计逻辑，是把六个卡爪做成分散式受力布局，每个卡爪的接触弧面都做了R0.8的圆角过渡，不会在石材表面留下硬压痕，也能避免安装时的应力集中导致石材崩边。卡爪的尖头部分做了0.79mm的适配尺寸，刚好能卡进对应规格的花式栏杆尖头预留槽里，不用现场再扩孔或者磨边，装的时候对准槽位往下压就能卡到位，比原来的四爪结构定位精度高了不少，一排栏杆装下来，相邻件的尖头对齐误差能控制在0.2mm以内，不用反复调整。

　　考虑到石材安装时的切口公差，构件的卡爪内侧特意留了0.15mm的适配间隙，就算石材切口有轻微的不平整，也能顺利卡入，不会出现卡滞或者装不到位的情况。六个卡爪沿圆周均匀分布，每个卡爪的夹持力都是均匀分散的，就算栏杆受到侧向的碰撞力，力也会分散到六个接触点上，不会出现单点受力过大把石材顶裂的问题。构件中间的通孔是做穿杆固定用的，孔径和常用的M6固定杆做了间隙配合，穿杆的时候不会卡涩，固定后整个构件和栏杆、基层的连接是刚性的，不会出现长期使用后松动晃荡的问题。

　　之前在别墅项目的石材栏杆安装现场试过类似结构的初代件，当时卡爪的圆角做小了，装的时候有两户的石材边缘崩了小缺口，后来把圆角加大到现在的尺寸，又把卡爪的夹持行程做了0.3mm的浮动量，就算石材厚度有±0.1mm的公差，也能牢牢夹紧，不会出现夹不紧或者夹过了的情况。这个构件的安装边界也做了优化，整体外径比常规四爪件大了8mm，但高度反而低了2mm，装在栏杆底部的时候，不会露出多余的边，从正面看完全看不到固定件，不影响栏杆的整体外观效果。

　　做这类五金固定件，最忌讳的就是只看图纸不跑现场，很多时候图纸上画的尺寸没问题，到了现场因为石材加工的公差、安装基层的平整度问题，就会出现各种装不上的情况。这个六爪结构前前后后改了三版，第一版是卡爪数量不够，侧向受力差，第二版是尖头尺寸做的不对，卡不进花式栏杆的槽里，第三版才把各个接触位的尺寸、圆角、间隙都调到合适的范围，现在现场安装的时候，工人不用额外打磨调整，平均装一个栏杆的时间比原来用四爪件快了近三分之一，而且装完的牢固度也更好，用手晃根本不会有松动的迹象。

　　另外针对带石材切口的栏杆安装场景，卡爪的下端做了斜角导向，就算石材切口有轻微的错位，顺着导向斜角也能顺利滑入到位，不用拿橡皮锤硬敲，减少了安装时对石材的冲击。六个卡爪的顶端都做了圆弧收边，不会在安装的时候刮花石材的表面镀层或者抛光面，后期做清洁维护的时候，也不会积灰留污渍，打理起来更方便。从结构受力上来说，六爪的布局比传统三爪、四爪的抗扭性能好很多，就算有人靠在栏杆上，或者栏杆受到横向的风力荷载，整个固定结构也不会出现变形，能长期保持稳定的夹持状态，不用后期反复上门紧固维护。
