MM32L轧机焊接箱型截面机架结构

　　在冶金轧制生产线的核心作业区段，轧机机架是承担轧制载荷、保障辊系稳定运行的核心承载部件，本次设计的MM32L轧机机架，针对小型型材轧制工况的载荷特性做了针对性结构优化，完全适配32规格系列小型轧机的生产作业需求。从实际产线应用来看，这类机架多用于棒材、小型异型材的粗轧与中轧工位，作业过程中需要持续承受轧辊咬入坯料时的冲击载荷、轧制过程中的交变轧制力，以及辊系调整机构传递的附加载荷，对结构的刚性、抗疲劳性能都有极高要求。

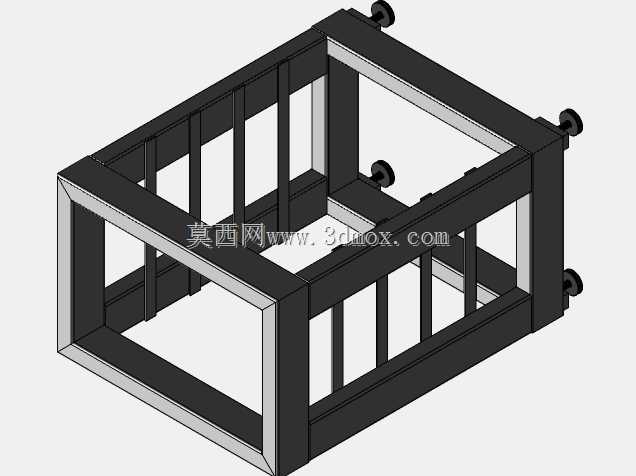

　　设计阶段首先明确了安装边界的约束条件，机架整体采用框式对称布局，四个角部设置的连接轴头用于和轧机底座的锁紧机构配合，安装时可通过轴头的定位面快速完成机架与底座的同轴对位，无需额外加工复杂的定位止口，大幅缩短产线检修时的机架更换周期。主体承载结构选用40x80mm规格的箱型截面型钢做全焊接成型，相较于传统的铸钢机架，焊接箱型结构的截面惯性矩更大，同等重量下的抗弯抗扭性能提升近40%，同时省去了铸造成型的开模周期与铸造缺陷风险，更适合中小规格轧机的快速迭代与定制化生产需求。

　　结构细节上，机架的上下横梁与左右立柱采用连续满焊工艺连接，焊缝位置全部做了应力释放处理，避免长期交变载荷下焊缝位置出现疲劳开裂。立柱内侧预留的多组安装平面，用于固定轧辊轴承座的导向滑板，安装平面的平面度公差控制在0.1mm/米范围内，保障轧辊调整时的滑动顺畅度，避免轧制过程中辊系出现偏移导致的轧件尺寸超差。上下横梁的内侧设置有均匀分布的加强筋板，筋板间距经过载荷仿真优化，既可以提升横梁的抗弯曲变形能力，又不会过多增加机架整体重量，同时筋板之间预留的空隙可以方便轧制冷却液的流通，带走轧制过程传导到机架上的热量，避免长期高温作业下机架出现热变形影响轧制精度。

　　从实际使用场景出发，该机架的结构设计充分考虑了产线维护的便捷性，外侧的四个调节轴头既可以作为机架吊装的受力点，也可以配合液压调整机构完成机架的辊缝微调作业，无需额外在机架上焊接吊装支座或者调整支座，减少了机架上的应力集中点。箱型截面的封闭结构内部可以按需填充减震材料，进一步降低轧制过程中产生的振动传导，提升轧制过程的稳定性，同时封闭截面也能避免氧化皮、冷却液进入型材内部造成的腐蚀问题，延长机架的整体使用寿命。

　　在安装适配性上，该机架的整体外形尺寸完全匹配现有小型轧机的底座安装孔位，替换原有老旧机架时无需对底座做二次加工，可直接完成换装作业。机架的各个安装面在焊接完成后都经过整体时效处理与数控精加工，保障各个配合面的形位公差满足装配要求，安装完成后辊系的同轴度偏差可以控制在0.05mm以内，完全满足小型型材轧制的精度要求。相较于传统的开式截面焊接机架，箱型截面的抗扭性能优势在斜轧、孔型轧制等存在偏载的工况下表现尤为突出，即使出现单侧咬入的极端工况，机架的变形量也能控制在允许范围内，不会出现辊系错位导致的轧件废损或者设备损坏问题。

　　设计过程中还针对机架的受力路径做了优化，所有外加载荷都通过箱型截面的翼缘与腹板共同承担，载荷传递路径顺畅，没有出现应力突变的薄弱截面，经过有限元仿真验证，在满负荷轧制工况下，机架的最大应力远低于材料的许用应力值，安全系数满足冶金设备的重载设计要求，同时机架的最大变形量小于0.2mm，完全不会影响轧制过程的辊缝精度，可保障长期连续作业下的产品尺寸稳定性。
