小型数控铣床用集成电机式切削动力头结构

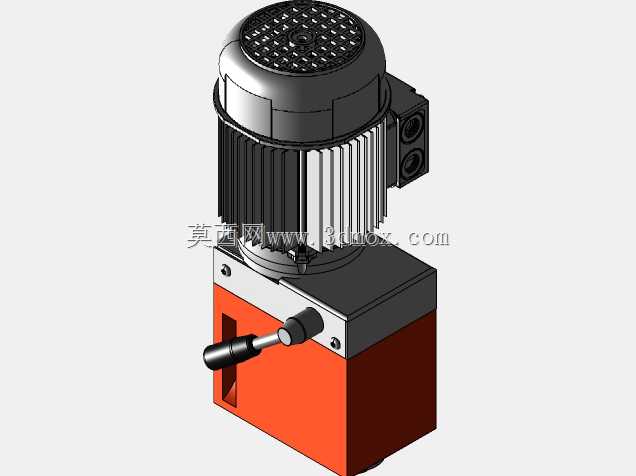

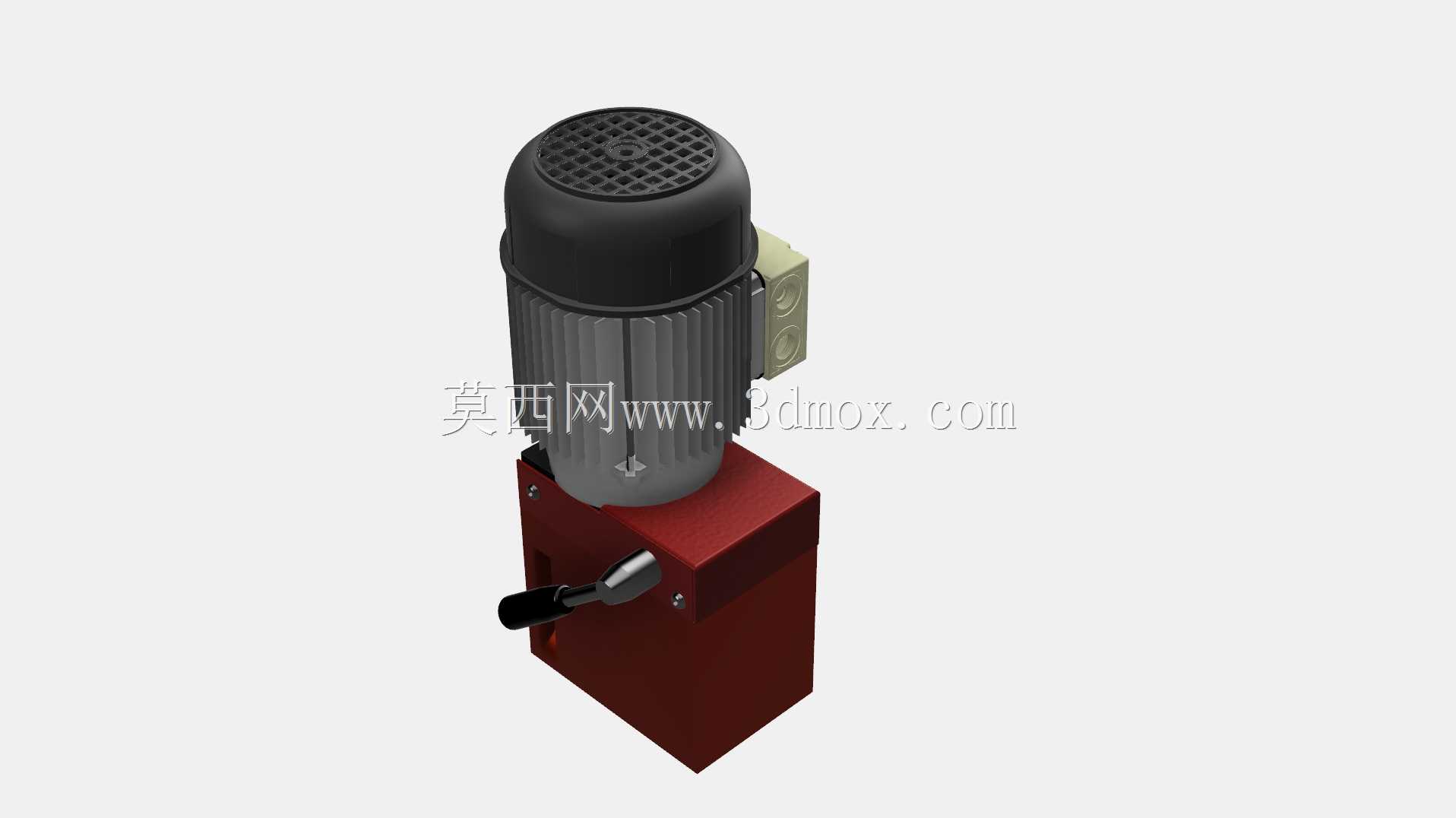

　　在小型桌面级数控铣床的改装与原厂配置选型中，动力输出端的切削头结构直接决定了设备的轻切削加工能力、装调便捷性与日常维护成本，这款适配Emco系列小型数控铣床的切削头，采用驱动电机与主轴安装座一体化的集成式布局，区别于传统分体式皮带传动主轴结构，省去了中间传动环节的皮带张紧调整、带轮同轴度校准步骤，能够大幅压缩主轴单元的轴向安装空间，适配桌面级设备紧凑的机身布局。从实际应用场景来看，这类切削头主要面向小型教学用数控铣床、个人DIY加工设备、小批量精密零件加工工位的轻负载加工需求，可完成铝件、工程塑料、软质有色金属的平面铣削、沟槽加工、小直径孔钻削等常规工序，不适合钢件大切深重切削工况，设计阶段就针对小型设备的刚性上限做了动力参数匹配，

　　避免输出扭矩超出床身承载阈值引发的振动振纹问题。结构设计上，上部的驱动电机采用标准工业异步电机的散热结构，外壳带轴向散热筋与顶部散热风罩，内置风叶随电机轴同步转动实现自通风散热，无需额外加装冷却管路即可满足长时间连续轻载运行的散热需求；电机侧置的接线盒采用标准工业接线端子布局，兼容常规三相电机的供电接线规范，现场装调时无需定制专用接线插件。下部的安装基座采用方块式铸铁材质结构，表面做防锈涂覆处理，基座侧面设置手动锁紧手柄，该手柄用于主轴轴向位置调整后的锁止固定：当需要调整主轴伸出长度适配不同长度刀具的装夹需求时，松开手柄即可沿基座内的导向孔滑动调整主轴套筒位置，调整到位后扳动手柄通过内部偏心锁紧机构压紧套筒外壁完成固定，

　　操作无需额外工具，适配小批量加工时频繁换刀、调整加工深度的作业节奏。安装边界方面，整个切削头单元的下部基座为规整矩形结构，安装面设置对应定位销孔与螺栓过孔，可直接适配Emco系列小型铣床的原有主轴安装位，替换原有老化主轴单元时无需对床身安装面做二次铣削加工，安装孔位完全匹配原厂定位基准，换装后主轴轴线与工作台面的垂直度可控制在0.02mm/100mm范围内，满足小型零件的加工精度要求。主轴输出端采用标准ER夹头安装接口，可适配不同直径的铣刀、钻头等切削刀具，夹头锁紧螺母位于主轴下端面，更换刀具时使用标准ER扳手即可完成操作，日常维护时仅需定期向基座内的导向套加注润滑脂，检查电机接线端子的紧固状态即可，无需复杂的拆解保养。

　　从结构刚性设计来看，电机与安装基座的连接面采用止口定位配合，连接螺栓沿止口圆周均匀布置，可避免电机运行时的振动传递到主轴端引发加工振纹，基座内部的主轴套筒采用高耐磨轴承钢材质，与基座导向孔的配合间隙控制在0.01mm以内，既保证主轴滑动调整的顺畅度，又能控制切削过程中的主轴径向跳动，实测主轴端部的径向跳动量可控制在0.01mm以内，满足小型精密零件的加工精度要求。在实际设备改装场景中，这类集成式切削头也常被用于小型专用铣床的定制开发，比如针对小型零件特定工序设计的专用铣削工位，可直接将该切削头通过下部安装基座固定在设备的滑台上，搭配进给系统即可组成完整的加工单元，无需单独设计电机安装支架、传动连接结构，能够大幅缩短专用设备的开发周期，降低结构设计的工作量。需要注意的是，该切削头的电机散热筋在安装时需要预留至少10mm的周边通风间隙，避免周边结构遮挡散热风道导致电机过热，侧置的接线盒需要预留接线操作空间，方便后期维护时的接线检查与更换作业，侧面的锁紧手柄操作范围内不能布置其他干涉结构，保证手柄可以扳动到完全锁紧与完全松开的位置，避免出现锁止失效的问题。
