800马力工业级交流异步电动机三维结构

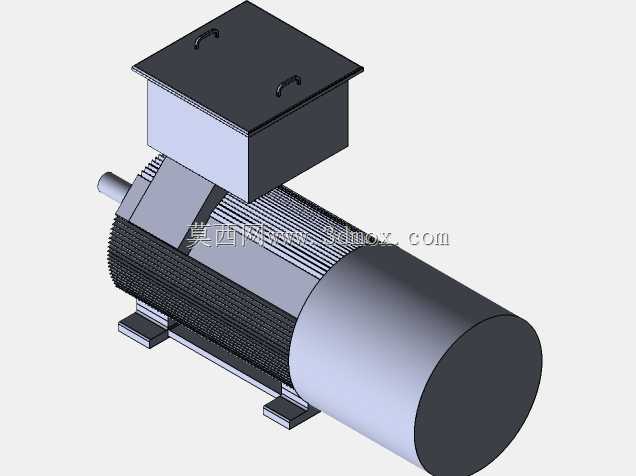

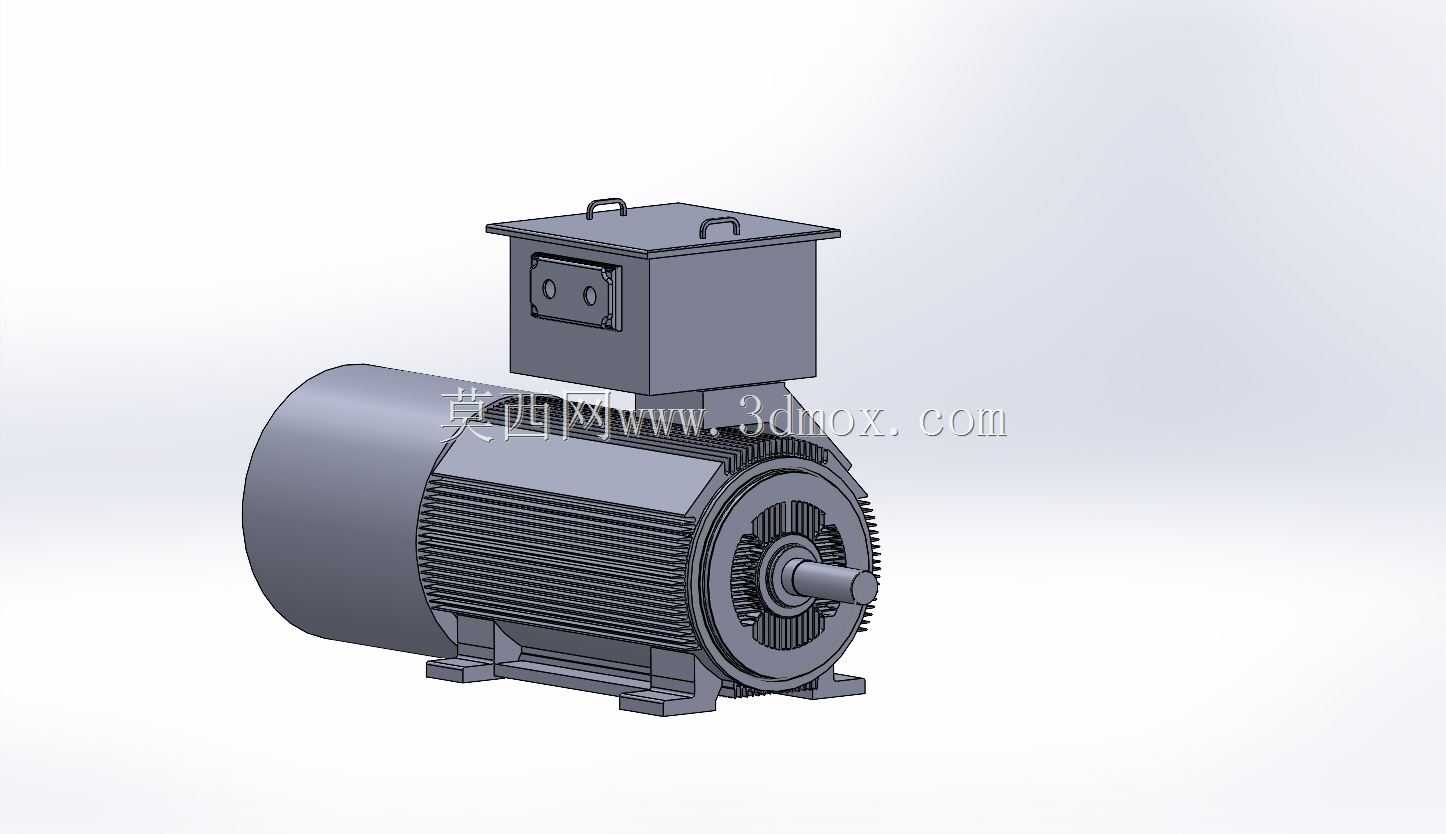

　　这款800马力交流电机的三维建模，完全围绕重工业场景的实际安装与运行需求搭建，可直接用于大型产线动力单元的布局校核、传动系统匹配仿真。从应用场景来看，该功率等级的电机主要适配矿山破碎生产线主驱动、大型泵站核心动力、冶金轧线辅传、重型输送系统主电机等工况，这类场景对电机的安装稳定性、散热效率、接线防护都有极高要求，建模过程中也针对性还原了所有关键结构细节。模型完整还原了电机的机座散热筋结构，沿机座周向均匀排布的纵向散热筋，既保证了铸造工艺的可实现性，也能在自然通风或强制风冷场景下最大化散热面积，避免高负荷运行时绕组温升超标。顶部独立设置的接线盒采用凸起式安装结构，盒体与机座之间预留了足够的接线操作空间，

　　盒盖上方的两个吊装吊耳完全符合重型电气部件的接线盒检修吊装需求，接线盒的密封接合面也做了结构还原，可满足工业现场的防尘防溅防护要求。输出轴端采用标准圆柱轴伸设计，轴肩位置预留了联轴器安装的定位台阶，可匹配弹性柱销联轴器、膜片联轴器等多种工业常用传动连接件，轴伸长度与直径的比例符合大功率电机的通用安装规范，避免传动过程中出现轴系挠度过大的问题。底部的安装脚座采用一体化铸造结构，两个脚座上的安装孔位严格对应大功率电机的地脚安装尺寸标准，建模时特意保留了脚座与机座连接位置的加强筋结构，可承受电机启动、过载时的冲击载荷，避免安装脚断裂风险。建模过程中没有做过度的结构简化，机座、端盖、接线盒、吊环、散热筋、

　　地脚等所有外部结构的尺寸边界都严格按照同功率等级电机的实际参数还原，可直接用于工厂布局设计时的安装空间校核，提前规避设备布置时的管线干涉、检修空间不足等问题。端盖与机座的连接止口结构也做了准确还原，能直观体现电机的装配逻辑，对于刚接触重型电机设计的从业者来说，也可通过该模型理解大功率电机的结构布局思路，掌握动力设备建模时需要重点关注的安装基准、载荷传递路径、散热结构设计等核心要点。
