带礼盒包装的沐浴露与香水瓶套装结构设计

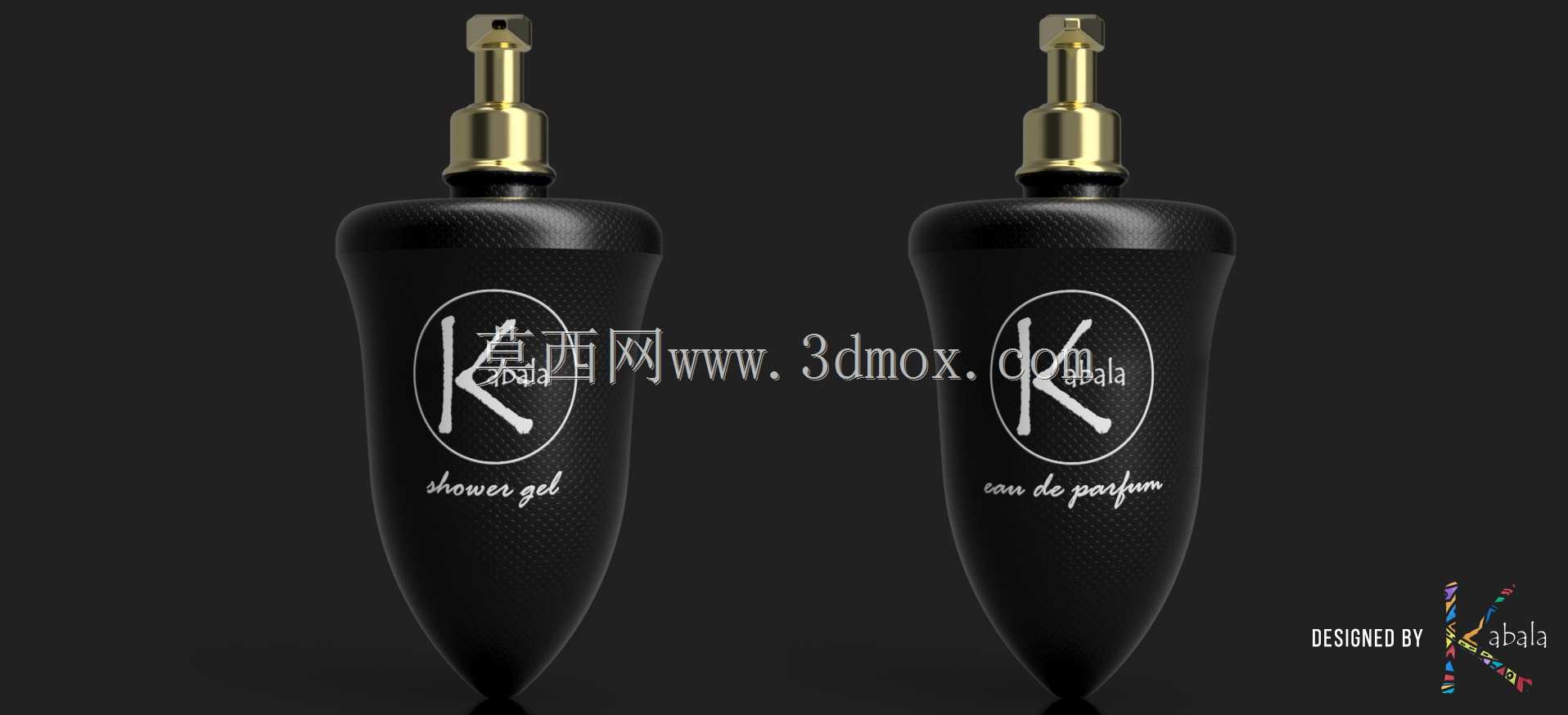

　　这套日化洗护产品的包装结构设计，核心围绕终端陈列展示、运输防护、用户取用体验三个核心场景展开，整体包含两个同造型不同容量的内容物瓶体，以及配套的开合式硬质礼盒，所有结构件的配合公差、曲面过渡都经过三维建模阶段的反复校验，可直接对接后续的模具开模与打样验证流程。从实际应用场景来看，这类套装产品主要面向线下专柜陈列、节日礼品套装发售、高端酒店客房洗护配套三个核心渠道，因此在结构设计阶段，就需要同时满足展陈时的视觉辨识度、运输堆叠时的结构强度、用户开合取用时的操作顺滑度三类需求，不能只单纯追求外观造型的独特性而忽略生产与使用环节的实际问题。先看瓶体部分的设计思路，两个瓶身采用统一的流线型收腰锥状造型，瓶身主体从肩部位置向下逐步收窄，

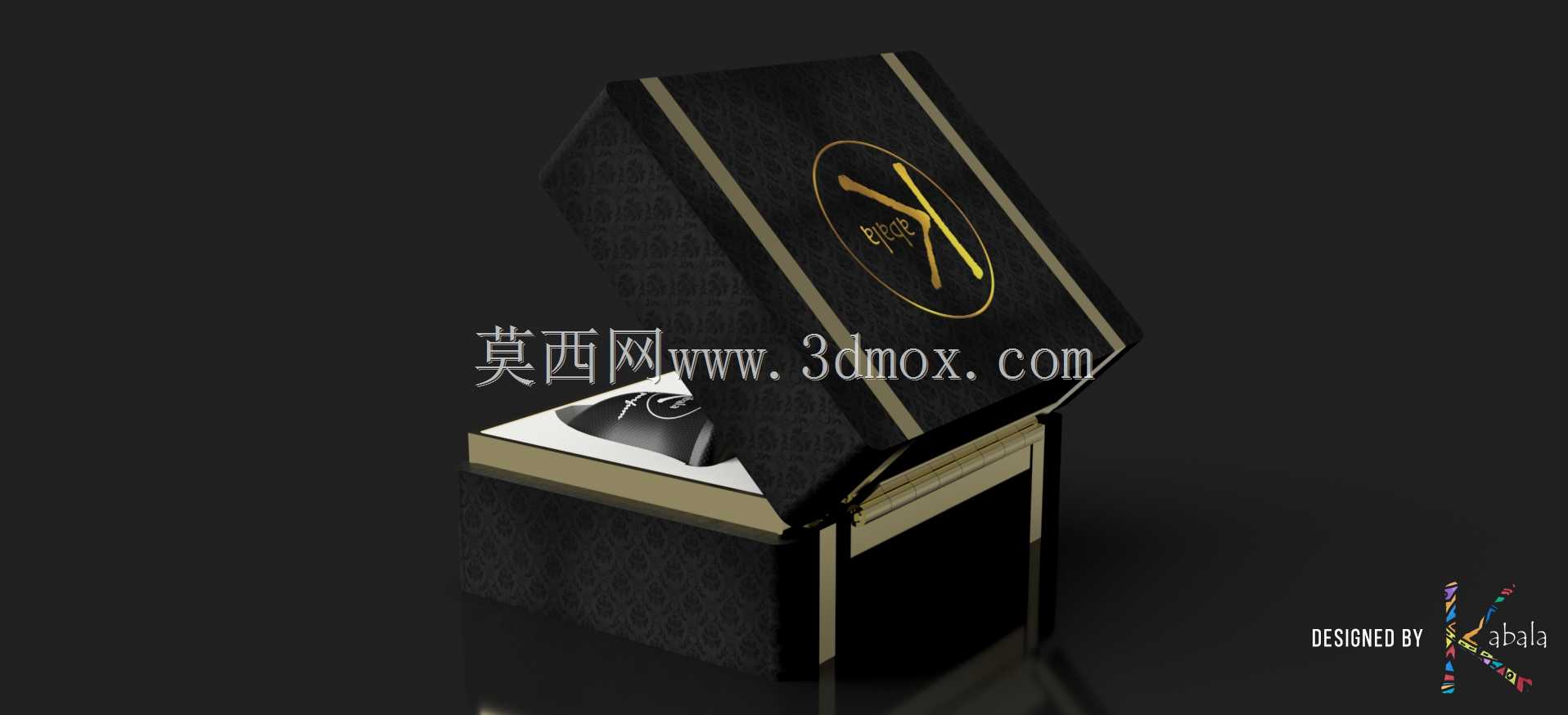

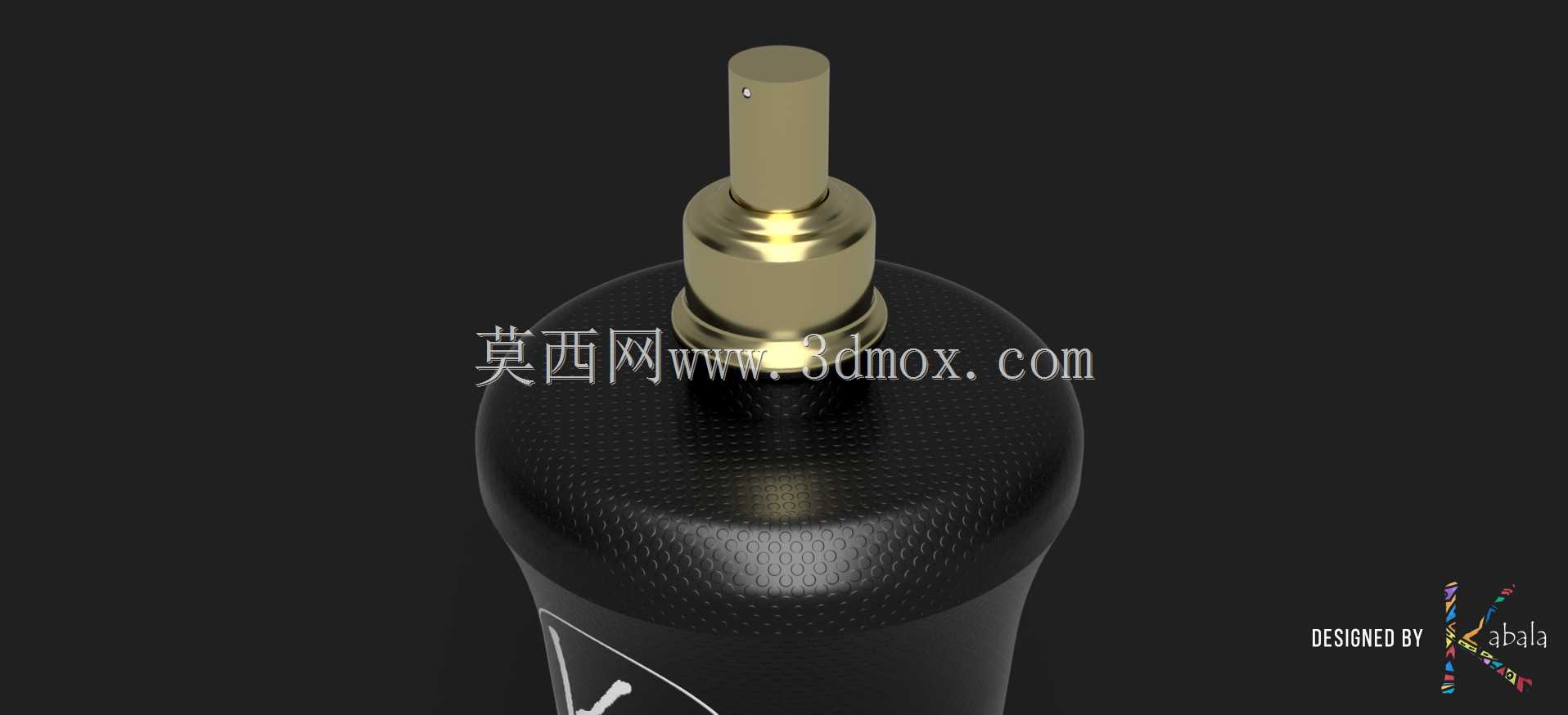

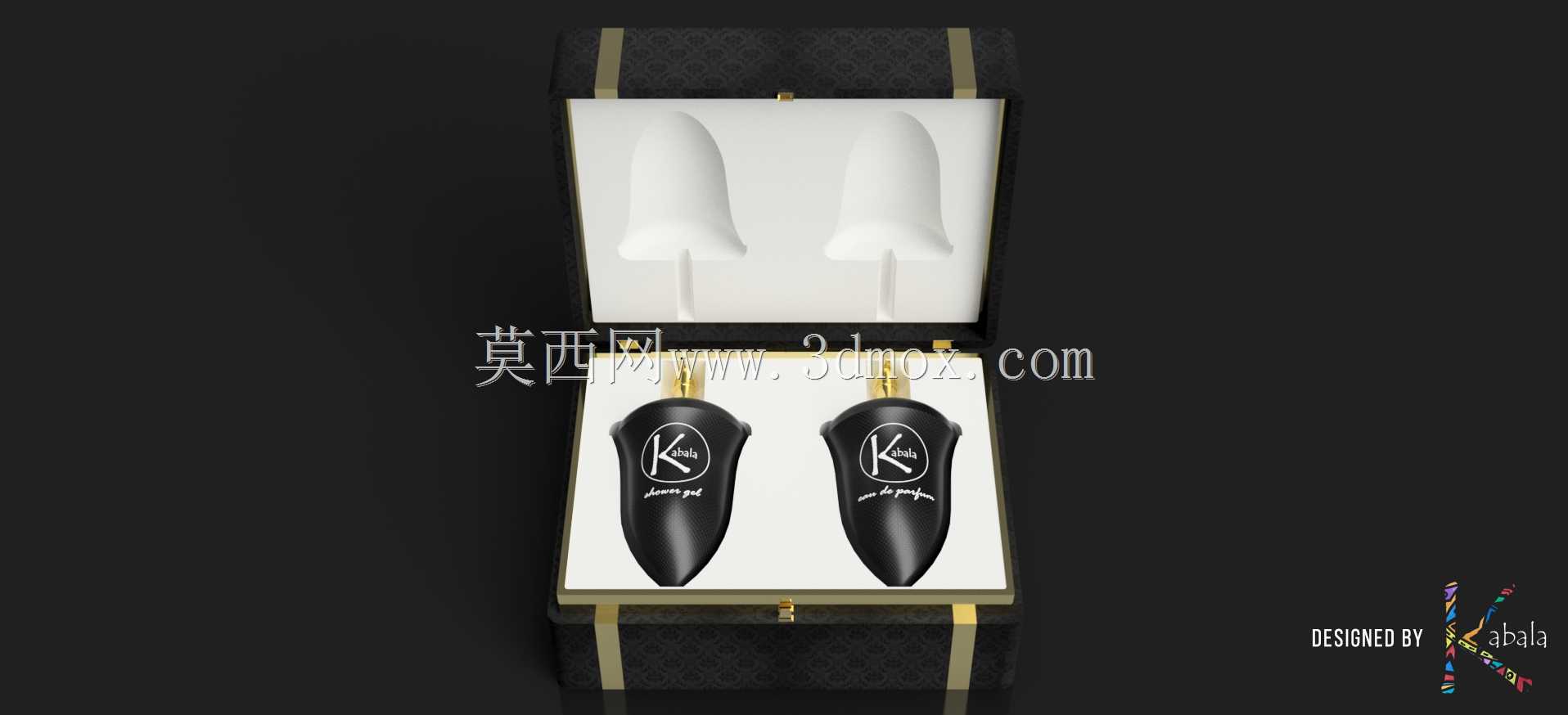

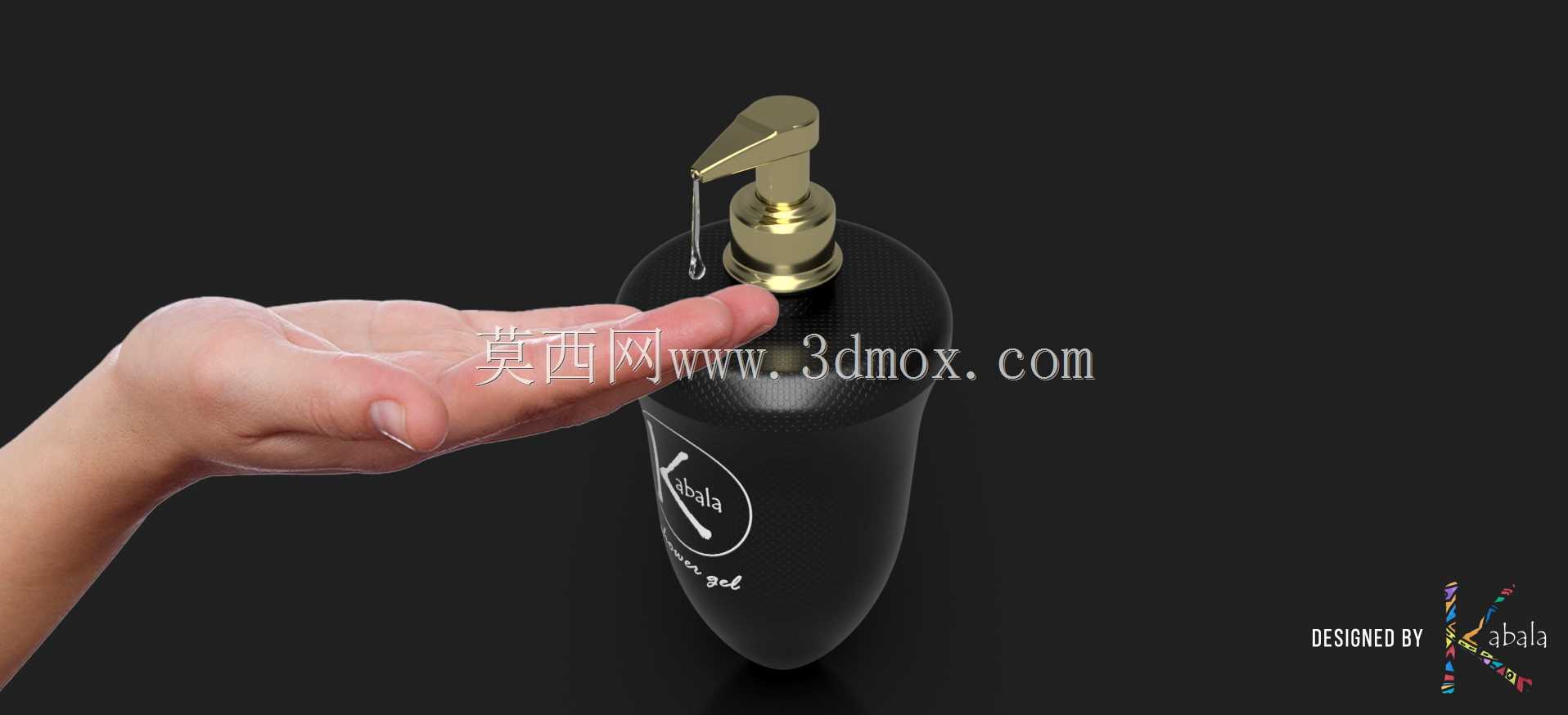

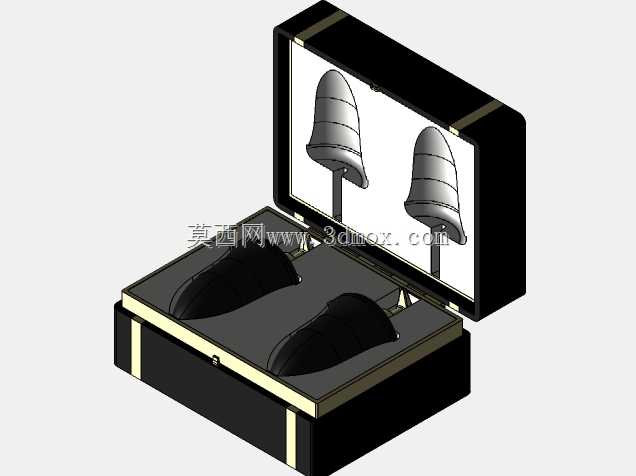

　　底部做圆弧过渡处理，没有尖锐的棱角，一方面是降低注塑成型时的应力集中风险，避免脱模后出现缩痕、翘边等缺陷，另一方面这种圆润收窄的造型也更贴合用户握持时的手掌弧度，湿手取用的时候不容易打滑。瓶身正面预留了平整的标识粘贴区域，该区域的曲面曲率控制在极小范围内，保证不干胶标签粘贴后不会出现边缘起翘、褶皱的问题，不需要额外做曲面贴标的特殊工艺，能有效降低后续的生产加工成本。瓶肩位置做了加厚处理，厚度比瓶身侧壁厚0.8mm，主要是考虑到瓶盖旋合时的受力需求，避免多次开合后螺牙位置出现开裂变形，同时加厚的瓶肩也能在跌落测试时吸收更多冲击能量，降低瓶身破损导致内容物泄漏的概率。瓶口采用标准的日化产品螺牙规格，和市面上常见的泵头、旋盖尺寸通用，不需要单独开模定制瓶盖，能进一步压缩整套产品的供应链成本。再看配套礼盒的结构设计，礼盒采用翻盖式硬盒结构，盒身主体采用高密度纤维板作为内支撑，外部裱糊装饰面料，开合位置做了隐藏式合页结构，开合角度可以稳定停留在90度到120度之间，不会因为盒盖自重突然闭合夹手，也不会因为开度过大导致合页连接处断裂。盒内的内衬采用一体成型的EVA植绒材质，根据两个瓶身的外形做了精准的仿形凹槽，凹槽的深度比瓶身高度低15mm，保证瓶身放入后有足够的外露部分方便用户取用，同时凹槽和瓶身的配合间隙控制在0.5mm，既不会因为间隙过大导致运输过程中瓶身在盒内晃动碰撞，也不会因为间隙过小导致取放时卡滞过紧。内衬在对应瓶底的位置做了2mm厚的缓冲凸台，

　　能抵消运输过程中竖直方向的冲击，避免瓶底直接和硬质盒底碰撞出现凹痕。盒盖内侧对应瓶身上部的位置做了两个软质支撑凸点，当盒盖闭合时，凸点刚好抵在瓶肩位置，将瓶身牢牢固定在凹槽内，哪怕礼盒倒置或者受到侧面冲击，瓶身也不会从内衬凹槽中脱出。在安装边界与尺寸配合上，整套礼盒的外部长宽高尺寸控制在220mm160mm100mm，刚好符合常规快递纸箱的内尺寸模数，装箱时不需要额外添加过多填充材料，能提升装箱效率同时降低物流成本。瓶身的最大直径控制在55mm，高度控制在120mm和100mm两个规格，两个瓶身并排放入内衬后，和盒体内壁的单侧间隙保留3mm，给裱糊面料的厚度预留足够空间，不会出现面料裱糊后盒体内尺寸变小、瓶身无法放入的问题。

　　盒身的开合缝隙控制在0.3mm，既保证开合时没有卡顿摩擦，也不会因为缝隙过大影响整体的精致感。在结构验证阶段，建模时就对所有配合面做了干涉检查，包括瓶身和内衬的配合、内衬和盒体的配合、盒盖闭合时和盒身的配合，所有运动部件都没有出现干涉问题，同时对盒体的堆叠强度做了模拟验证，当上方堆叠5个同等重量的礼盒时，盒体的变形量小于0.2mm，不会出现盒体塌陷压坏内部瓶身的问题。另外，这套结构设计也考虑了后续的生产工艺可行性，瓶身采用注塑吹塑一体成型工艺，所有曲面的拔模斜度都控制在1.5度以上，不需要做特殊的抽芯结构，模具结构简单，量产时的良率能控制在较高水平。礼盒的内衬采用数控切割一体成型，不需要复杂的拼接工序，组装流程简单，适合批量生产。整体设计没有多余的冗余结构，每一处结构细节都对应实际生产、运输、使用环节的具体需求，没有为了造型牺牲结构实用性，能很好地满足高端日化洗护套装的产品定位需求。
