AMRAGV驱动轮线性悬挂结构设计

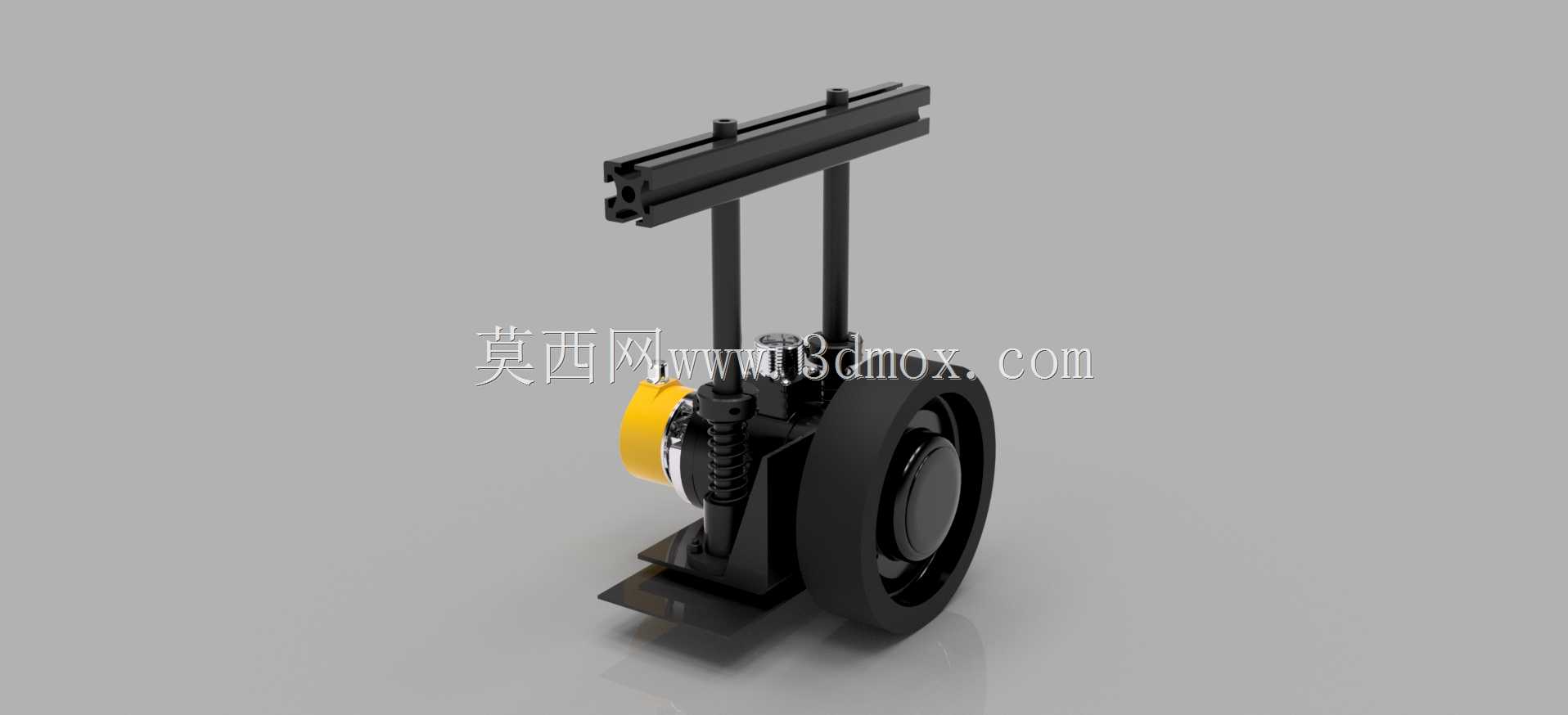

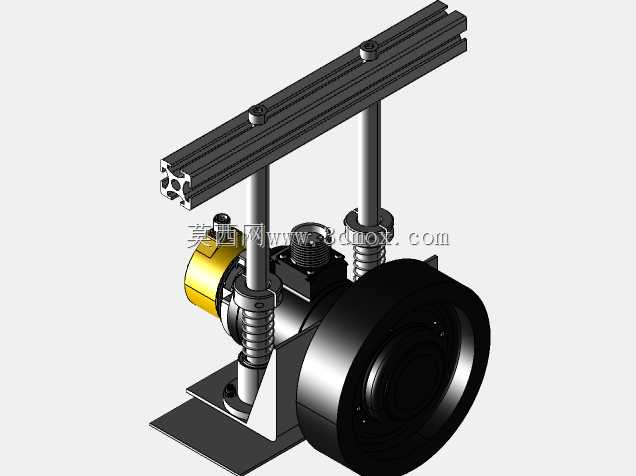

在智能仓储、产线物流的AMR/AGV设备开发中，驱动轮悬挂的适配性直接决定了车体的过坎能力、地面贴合度与运行稳定性，这套线性悬挂结构正是针对300kg级负载的移动机器人场景开发，所有结构件均采用市面可直接采购的标准成品零件组合，无需开模定制非标加工件，能大幅缩短移动机器人的底盘开发周期，降低小批量试制的成本投入。从结构设计逻辑来看，这套悬挂采用垂直导向的线性运动方案，两根平行布置的导向光轴搭配直线轴承承担径向载荷，避免驱动轮受侧向力时出现卡滞，光轴外侧套装的等节距圆柱螺旋压缩弹簧提供恒定的下压力，保证驱动轮在地面存在±10mm以内起伏、接缝或者轻微坡度时，始终能与地面保持足够的正压力，不会出现驱动轮打滑丢步、车体颠簸晃动的问题，哪怕是过车间常见的地面伸缩缝、环氧地坪的局部磨损凸起，都能实现平顺过渡，不会触发车载传感器的误报警。整套悬挂的安装边界非常规整，顶部采用标准工业铝型材作为安装基体，通过T型螺栓就能直接固定在AGV底盘的铝型材框架上，不需要额外加工复杂的安装转接板；底部的安装座预留了驱动轮、驱动电机的标准化安装孔位，集成的安全编码器安装支架可以直接匹配增量式编码器，实时采集驱动轮的实际转速，配合车体的运动控制算法实现精准的里程计定位，避免轮速反馈不准带来的导航偏差。不同于常见的摆臂式悬挂，线性垂直运动的结构不会在轮组上下浮动时改变轮距与驱动轮的接触点位置，能减少运动过程中的轮组定位参数变化，降低导航算法的补偿难度，对于差速驱动的AGV车型来说，这种结构能让左右两轮的下压力保持一致，避免单侧轮压不足导致的走偏、自旋误差。整套结构的横向占用空间紧凑，不会过多挤占底盘内部的电池、控制器安装空间，弹簧的预紧力可以通过顶部的锁紧螺母进行调节，适配不同的车体整备质量与负载工况，不管是潜伏式AGV还是背负式AMR，只要负载在额定范围内，都能通过调整预压量获得合适的接地压力。结构的受力路径经过多轮实测验证，驱动轮受到的地面冲击力会先经过弹簧缓冲，再通过导向光轴传递到顶部的铝型材安装梁，不会直接刚性冲击驱动电机与车体框架，能延长驱动轮组件、车载电子元件的使用寿命，在连续三班倒的工业物流场景下，能减少因悬挂故障导致的设备停机时间。
