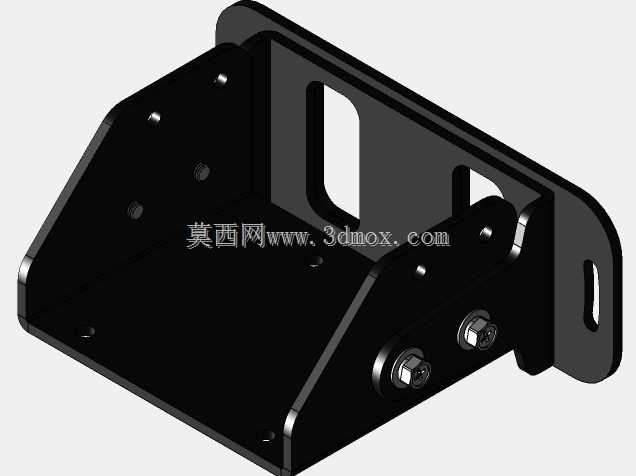

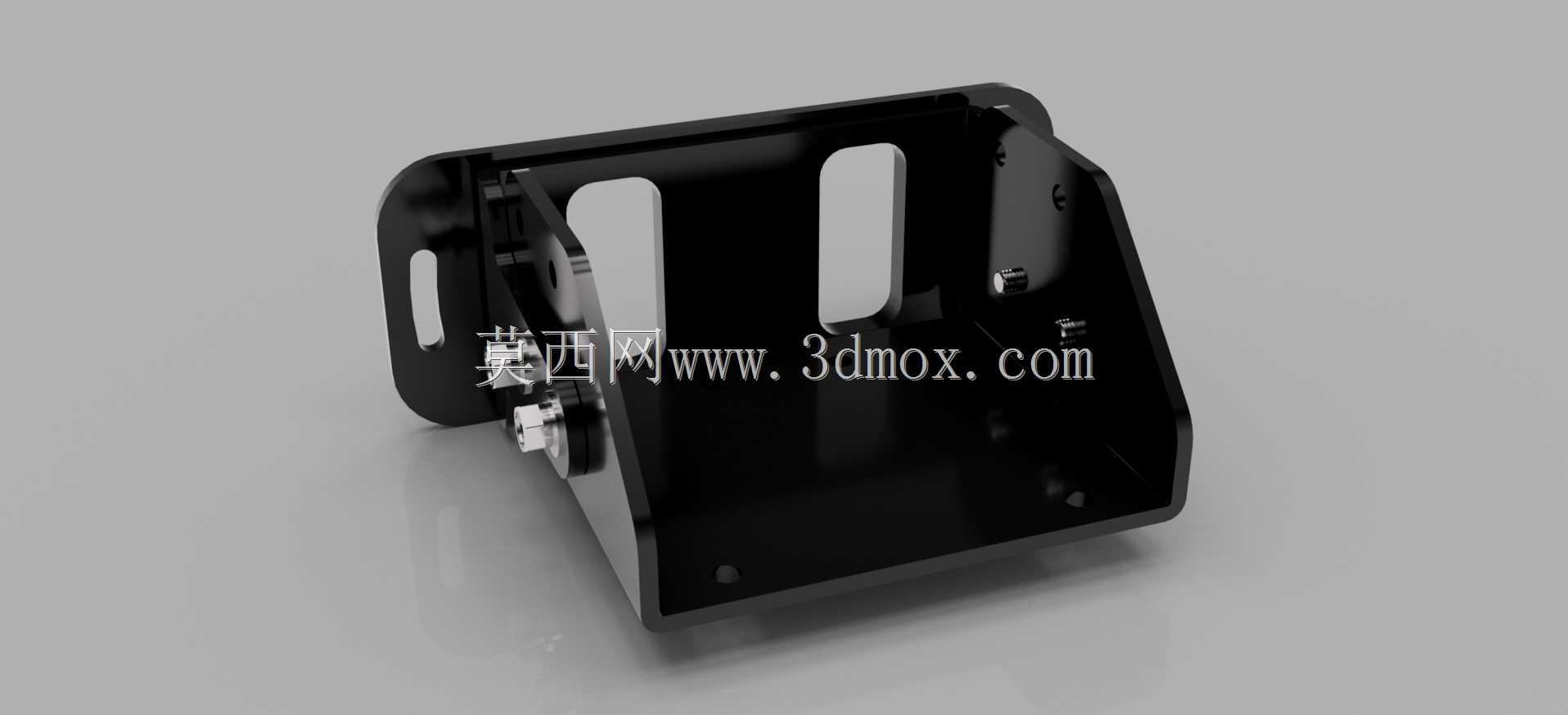

Hokuyo雷达配套UAM BK04安装固定支架

　　在移动机器人、AGV小车、智能巡检设备的导航感知系统搭建中，激光雷达的安装固定精度直接决定了点云采集的准确性与导航定位的可靠性，这款针对Hokuyo UAM BK04系列激光雷达设计的安装支架，正是为解决感知器件安装定位、防护与走线需求开发的结构件。从实际应用场景来看，这类支架广泛适配工业场景下的自动导引运输车、厂区巡检机器人、服务类商用机器人的激光雷达装配环节，也可用于固定工位的区域安防激光扫描传感器安装，能够在设备运行过程中为雷达提供稳定的支撑基准，避免设备行进过程中的振动、冲击导致雷达位姿偏移，保障扫描数据的连续性与准确性。

　　从功能特性上看，这款支架采用一体式弯折成型的钣金结构，主体为围合式半开放腔体设计，既能够将雷达主体完全容纳在支架内腔，避免设备运行过程中周边硬物剐蹭雷达镜头与壳体，也预留了足够的走线空间，雷达的供电与通讯线缆可以从支架侧面的镂空槽位规整引出，避免线缆外露被设备运动部件拉扯、磨损。支架的安装基面做了平整度处理，与雷达贴合的安装面平面度控制在合理公差范围内，能够保证雷达安装后扫描平面与设备基准面的平行度要求，减少后期标定的工作量。支架两侧设置的长条形安装腰孔，支持安装时对雷达的前后位置做小范围微调，方便现场调试时匹配不同设备的安装孔位与扫描视野要求，不需要额外加工过渡连接板，降低现场装配的复杂度。

　　从设计思路层面，这款支架在结构设计时优先考虑了安装刚性与轻量化的平衡，主体板材选用合适厚度的金属板材，通过弯折形成多道加强筋结构，在不额外增加板材厚度的前提下提升了支架整体的抗形变能力，即使在设备启停、加减速带来的惯性冲击下，支架也不会产生明显的形变晃动，保证雷达位姿的稳定性。支架边角位置都做了圆角钝化处理，避免装配过程中锐边划伤操作人员，也防止设备运行过程中剐蹭周边管线与设备部件。内腔的安装螺孔位置完全匹配Hokuyo UAM BK04雷达的底部安装孔位，孔位公差按照精密装配要求设计，安装时不需要额外扩孔、修配，雷达可以直接通过标准紧固件固定在支架内部，装配效率较高。

　　关于安装边界与尺寸适配，这款支架的内腔尺寸完全对应适配型号雷达的外形轮廓，雷达装入后不会出现旷量，同时支架的整体外轮廓尺寸紧凑，不会过多占用设备的安装空间，适合在安装空间局促的小型AGV、紧凑型巡检机器人上使用。支架背部的安装法兰面设置了多个固定孔位，可以适配不同规格的安装立柱、设备壳体安装面，既可以正装在设备顶部平台，也可以侧装在设备立面支架上，满足不同设备的雷达安装高度、扫描角度要求。需要注意的是，安装时需要保证支架安装基面与设备基准面的贴合度，固定紧固件时按照对角顺序逐步拧紧，避免单侧受力导致支架形变，影响雷达的扫描基准；走线时需要将线缆从预留的镂空位置穿出，预留足够的线缆弯曲半径，避免线缆弯折过度导致通讯中断或者供电异常。在长期使用场景下，支架表面做了防锈处理，能够适应一般工业厂区的温湿度环境，不会轻易出现锈蚀、涂层脱落的问题，长期使用也能维持足够的结构强度，保障雷达安装的长期稳定性。
