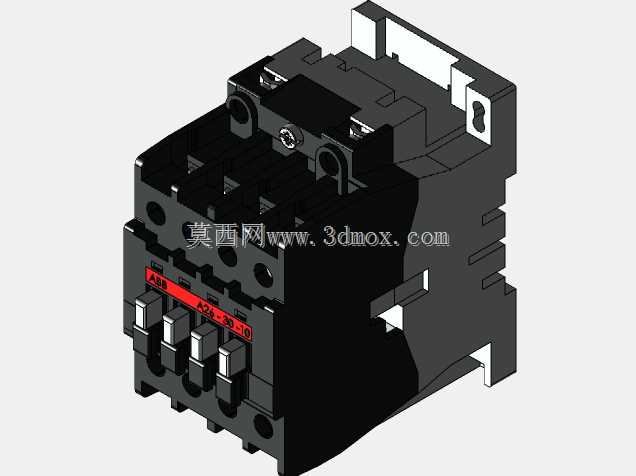

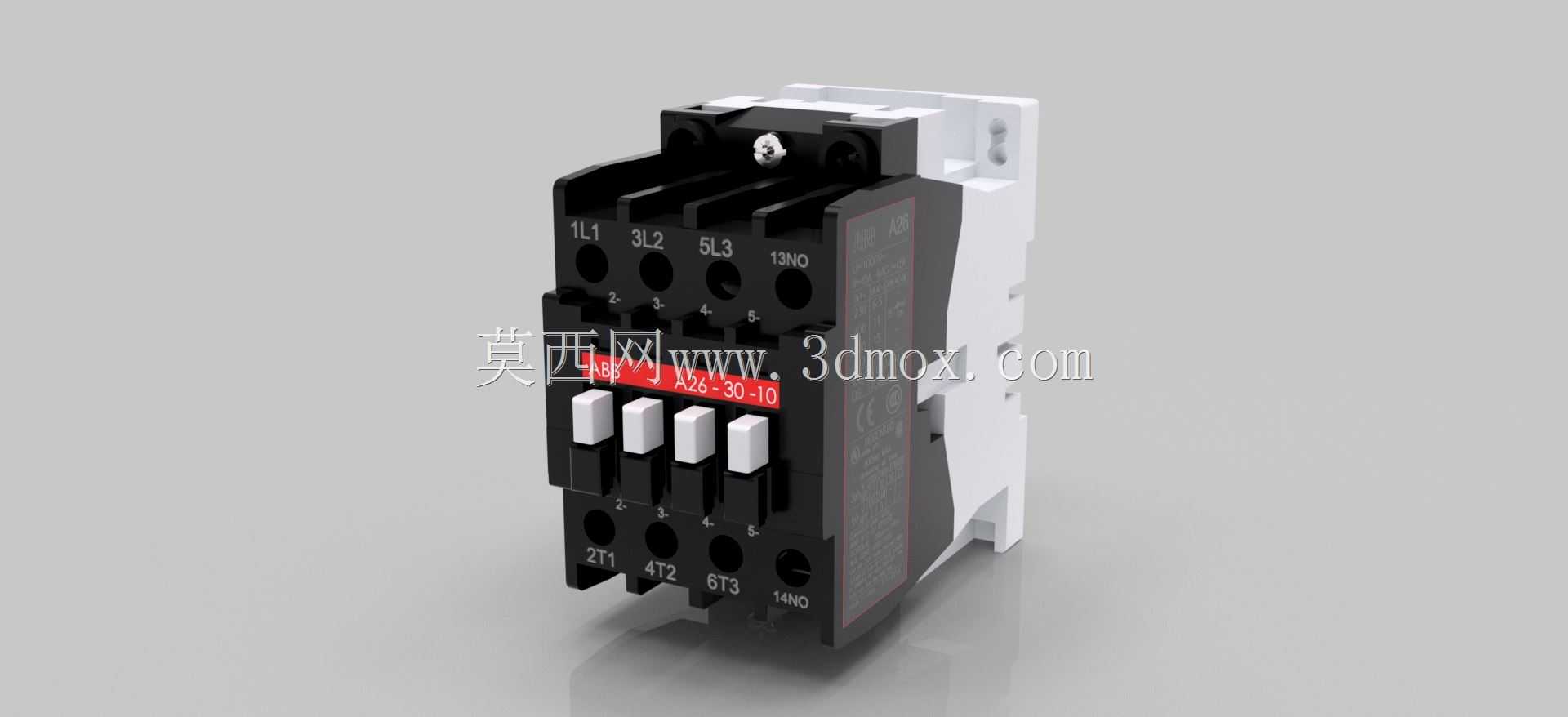

ABB A26-30-10交流接触器三维结构模型

这款接触器三维结构还原度较高，可直接用于低压配电柜体的布局干涉校验、电气成套设备的三维布线设计，也能作为自动化产线电控系统选型阶段的装配参考。在实际工业场景里，这类额定电流26A的三极交流接触器，主要承担低压动力回路的频繁通断控制，常见于机床控制回路、小型电机启停驱动、照明配电分路、自动化设备的负载切换环节，能配合热继电器实现电机过载保护，也可搭配辅助触点组完成联锁、信号反馈等扩展功能。从结构设计来看，模型完整还原了产品的模块化布局：上部为电磁驱动机构的塑壳封装区域，预留了辅助触点的扩展安装卡槽，中部是主触头的灭弧腔结构，下部为接线端子排与导轨安装卡扣，正面的红色标识区清晰标注了产品型号与主触头极数，侧面的散热槽结构也做了等比例还原，能直观看到壳体的壁厚分布与加强筋位置。做电气柜布局设计时，可直接提取模型的安装边界尺寸：底部标准35mmDIN导轨的安装卡位尺寸完全贴合行业通用规范，进出线端子的接线空间预留量、相邻端子的电气间隙都和实物一致，主回路接线端的螺丝压线结构、辅助触点的插拔接口位置都做了精准复刻，能直接用来校验柜内铜排排布、导线弯曲半径是否满足安装要求，避免实际装配时出现端子与柜体隔板、相邻元器件的干涉问题。设计层面上，这类接触器的壳体采用上下分模的塑壳结构，卡扣与螺丝结合的固定方式既保证了装配强度，也方便后期触头损耗后的拆解维护，模型里还原的主触头压力弹簧位置、衔铁吸合行程的预留空间，能帮助结构设计人员理解电磁驱动部件的动作逻辑，在做专用安装支架、非标转接件设计时，可以直接参照模型的安装孔位与受力点位置，不用反复测量实物尺寸。对于三维建模从业者来说，这个模型的细节处理也具备参考价值：塑壳表面的拔模斜度、接线端子的倒角处理、标识区域的凹陷刻字结构，都还原了量产工业电器的注塑件工艺特征，能帮助理解低压电器类产品的结构设计逻辑与工艺约束，在做同类电气元件建模时可以直接参考其分件思路与安装结构的设计方式。
