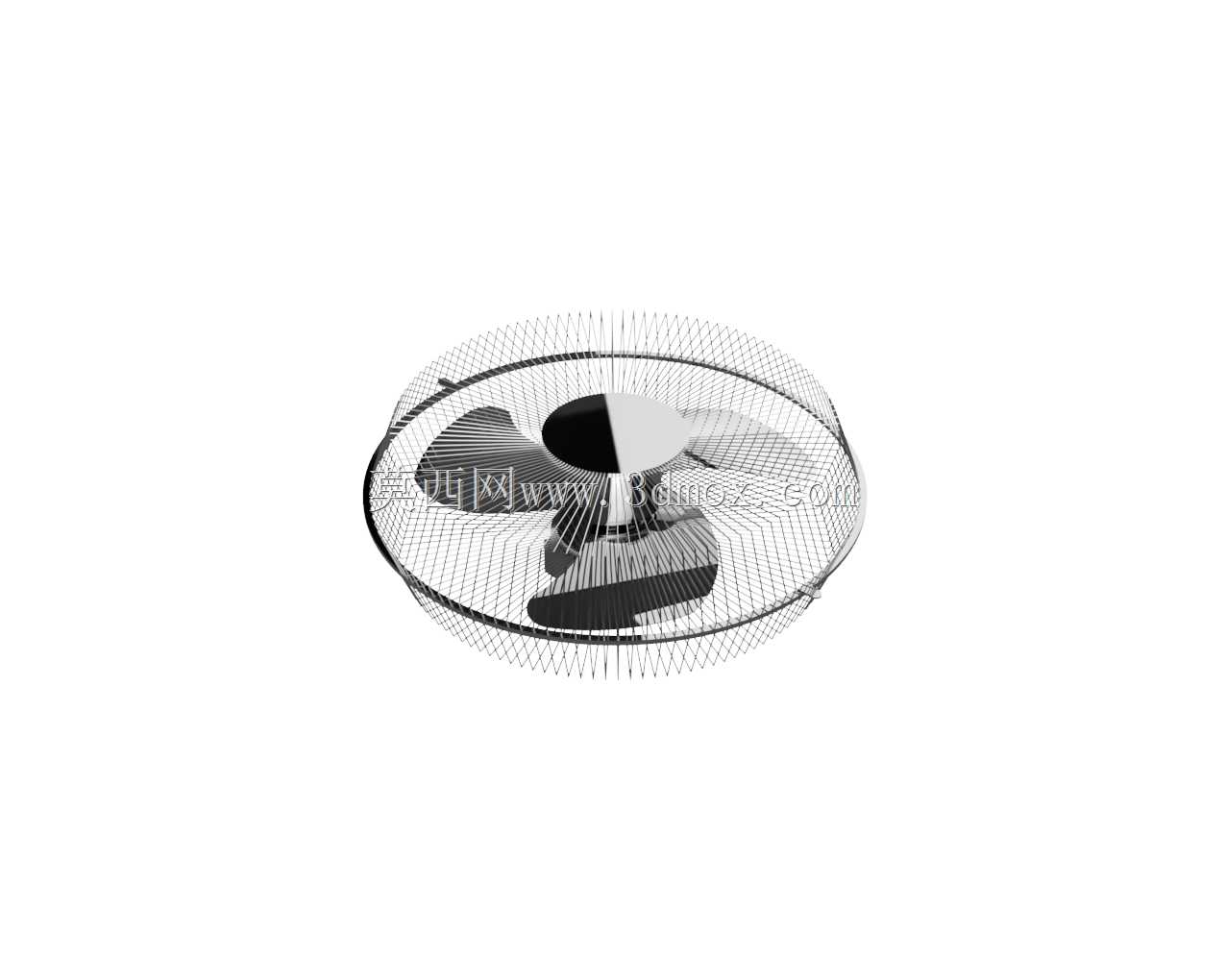

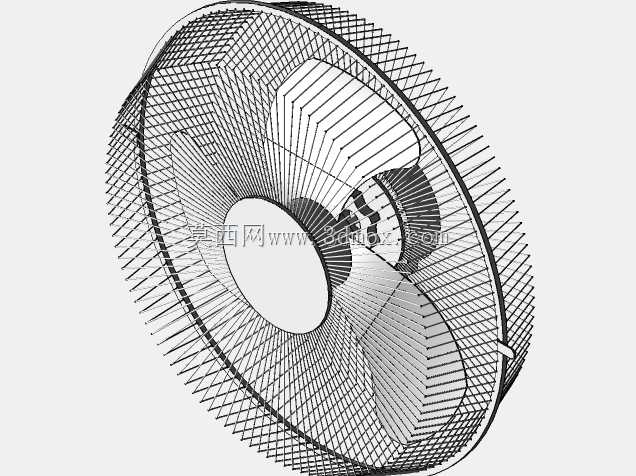

16英寸落地式笼式风扇结构三维数模

　　本次构建的16英寸笼式风扇数模，去掉了落地支撑腿结构，核心还原风罩、扇叶、电机驱动段的主体装配关系，适配多类场景的二次开发调用需求。从实际应用场景来看，这类去掉支腿的风扇主体，首先可直接嵌入DIY空气滤清器总成的结构方案中，作为地板循环送风单元、健身房区域通风模块的核心送风部件使用，也可作为海外区域常用盒式风扇的替代结构参考，适配不同安装载体的集成需求，无需从零开始梳理风路与转动部件的匹配逻辑。

　　从功能特性层面来说，该结构对应80-100W功率段的落地扇送风主体，扇叶的曲面弧度、风罩的栅格疏密都按照常规量产16英寸风扇的实测参数还原，风罩的笼式结构采用径向辐条搭配环形加强筋的设计，既能够满足安全防护要求，避免异物接触高速转动的扇叶，也能尽可能降低栅格对出风效率的阻挡，保证送风距离与风量覆盖范围符合日常使用要求。扇叶与电机输出轴的配合位采用标准的D型轴连接结构，匹配常规家用风扇电机的安装尺寸，可直接适配市面同功率段的风扇驱动电机，无需额外调整连接结构。

　　设计思路上，整个数模采用自顶向下的装配逻辑构建，先确定整体450mm的外笼外径基准，这个尺寸是行业内16英寸笼式风扇的通用边界值，不同品牌的同规格产品外笼尺寸偏差不会超过10mm，以此为基准向内排布风罩的前后网固定卡扣位、电机安装的中心支架、扇叶的转动避让空间，所有部件的配合间隙都按照量产产品的装配公差预留，前后网的卡扣位置均匀分布在风罩外圈，保证扣合后整体结构的同轴度，避免扇叶转动时出现蹭网的问题。中心的电机支架采用多辐条连接结构，辐条的走向顺着扇叶的出风方向做了倾斜优化，减少支架对气流的切割扰动，降低运行过程中的风噪。

　　外形尺寸与安装边界方面，整个风扇主体的最大外径为450mm，轴向厚度（前后网最外侧间距）控制在180mm，中心电机安装位的预留直径为120mm，可适配外径90-115mm的常规家用风扇电机；风罩后侧的安装面预留了通用的连接螺孔位，既可以搭配常规的落地支腿组成完整落地扇，也可以通过支架转接吊装在天花板作为顶置循环扇，或是嵌入设备柜体作为柜体散热通风单元，安装孔位的间距采用60mm的通用标准，适配多数常规支架的安装尺寸。扇叶的转动直径为420mm，与风罩内壁的单边间隙保持在15mm，既避免尺寸过小导致的风量损失，也预留了足够的安全间隙，防止长期运行后部件形变出现干涉。

　　在结构细节处理上，风罩的金属辐条直径还原了量产产品的1.2mm线径，环形加强筋的间距按照受力分布做了差异化设计，靠近外圈的位置筋条间距更小，提升风罩整体的抗挤压能力，避免轻微磕碰就出现网罩变形的问题；扇叶的三片式结构做了动平衡的配重位预留，对应实际生产中动平衡校正的工艺需求，数模中扇叶的每个叶片根部都预留了可添加配重块的卡槽结构，和实际量产工艺保持一致。整个模型的所有配合面都做了圆角过渡处理，没有尖锐的棱角结构，符合家电产品的安全设计规范，也和实际产品的外观工艺保持一致。
