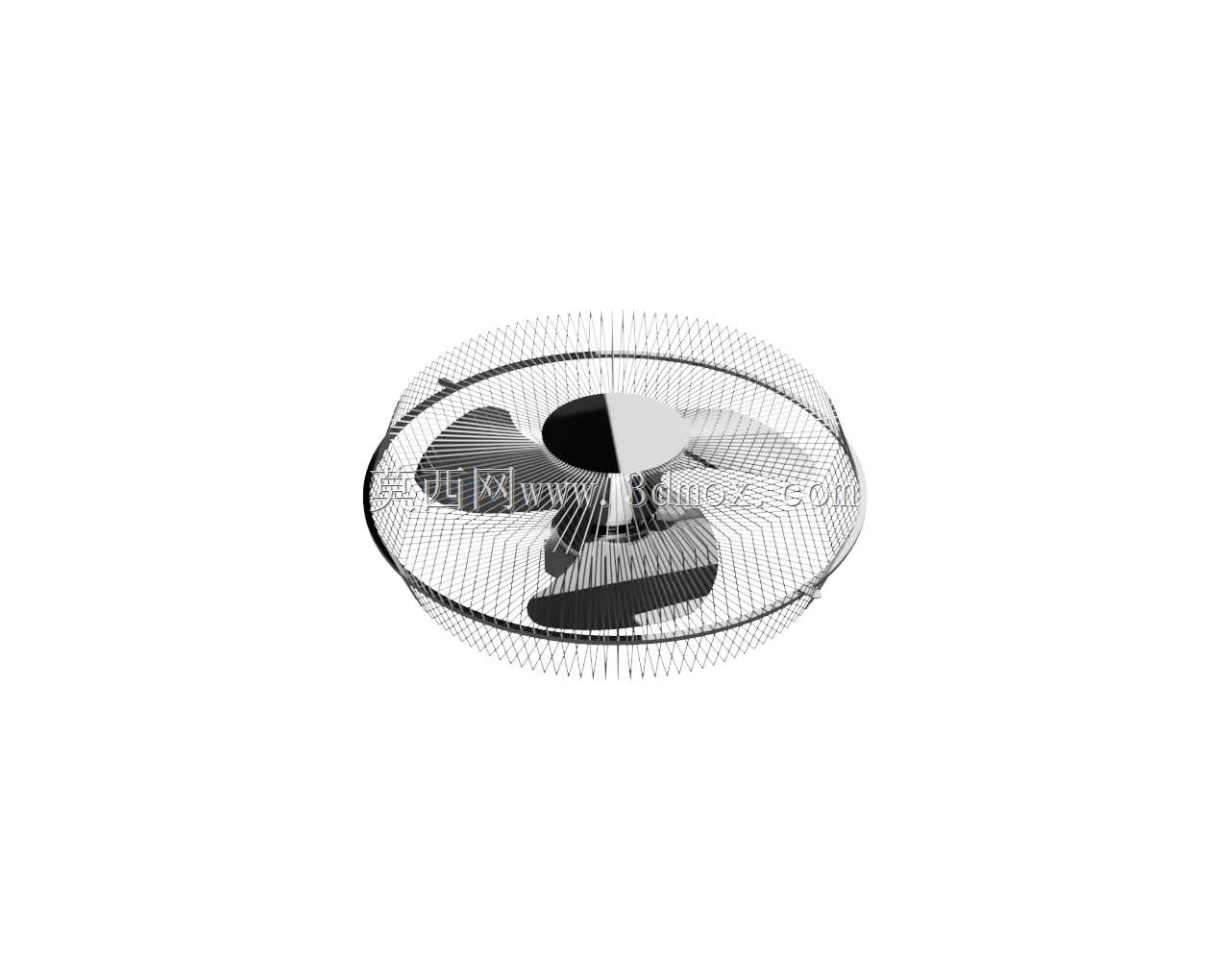

14英寸落地式笼式风扇结构设计

　　日常做民用通风设备结构建模时，这类去掉支撑腿的14英寸笼式扇主体结构，是很常用的模块化设计单元，不少做空气循环类设备改装、DIY空气滤清总成的工程师，都会拿这类成熟扇体结构做基底拓展。从实际应用场景看，这类扇体本身是70W左右落地扇的核心送风部分，去掉支撑腿之后，既可以作为独立送风模块嵌入到健身房的立式通风工位、地板循环送风系统里，也能适配海外市场替代不符合当地使用规范的盒式风扇，甚至可以加装过滤组件改装成简易的室内空气循环净化单元，适配不同的安装场景需求。

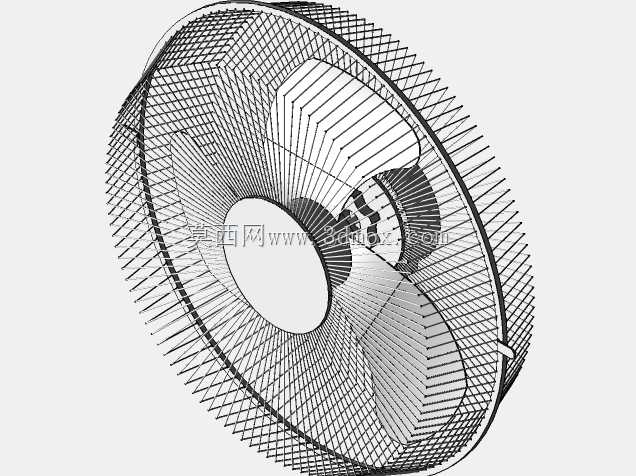

　　从功能特性上看，这个扇体保留了完整的外笼防护结构、扇叶驱动安装位、前后网罩的卡扣连接结构，外笼边缘的尺寸做了等比例缩放还原，主流同规格产品的外径大多在390mm上下，这个模型的外笼轮廓尺寸贴合行业通用的尺寸规范，做结构适配的时候不需要额外调整安装边界。网罩的筋条排布做了等距还原，既保证了防护间隙符合民用电器的安全要求，也尽可能降低了筋条对送风气流的阻挡，扇叶的曲面弧度是按照常规落地扇的送风倾角做的还原，能够保证水平送风距离覆盖4-6米的常规使用范围，满足室内空气循环的送风需求。

　　设计思路上，这个模型是基于现有量产立式风扇做的翻修优化，去掉了原有的支撑腿连接结构，把底部的安装接口做了通用化处理，既可以适配原有的立式落地支架，也可以转接壁挂支架、嵌入式安装框架，甚至可以对接DIY的过滤箱体结构。整个模型的结构拆分逻辑和量产产品一致，前网罩、后网罩、扇叶、电机安装座都是独立的结构单元，做结构改型的时候可以单独拆分修改，比如要调整电机安装位的尺寸适配不同功率的驱动电机，只需要修改电机座的安装孔位和腔体尺寸，不需要改动整个网罩的结构，能大幅缩短改型设计的周期。

　　从安装边界来看，这个扇体的轴向总厚度控制在180mm以内，做嵌入式安装的时候，预留200mm的安装深度就可以满足装配需求，外笼的最大外径390mm，对应的安装开孔尺寸控制在400mm即可，不需要额外预留过多的安装间隙。网罩的连接卡扣均匀分布分布在网罩圆周的6个点位，装配时不需要额外的紧固件，手动卡合即可完成前后网罩的固定，日常维护拆洗扇叶的时候也不需要借助工具，符合民用电器的易维护设计要求。电机安装座的中心定位孔和主流的70W单相交流电机的输出轴尺寸匹配，安装孔位的孔距也符合行业通用的安装规范，直接选型对应规格的电机就可以完成装配，不需要额外做转接件设计。

　　在做相关衍生产品设计的时候，这个结构可以直接复用，比如做健身房的立柱式送风单元，只需要在底部的通用安装接口上对接定制的立柱结构，调整接线的走线槽位置就可以完成整体结构设计；如果做地板循环送风的嵌入式单元，只需要在外笼外侧加装对应的预埋固定法兰，就可以把扇体嵌入到地面或者吊顶的安装位里；要是做DIY类的空气过滤装置，只需要在后网罩的位置加装适配尺寸的过滤棉固定架，就可以把普通送风风扇改装成简易的空气净化循环设备，适配不同的使用需求。整个结构的壁厚设计也符合注塑件的生产工艺要求，网罩筋条的厚度均匀，没有出现壁厚突变的结构，后续如果要开模量产，不需要做太多的工艺调整，直接对模型做拔模处理就可以进入模具设计环节，能有效降低产品开发的周期和成本。
