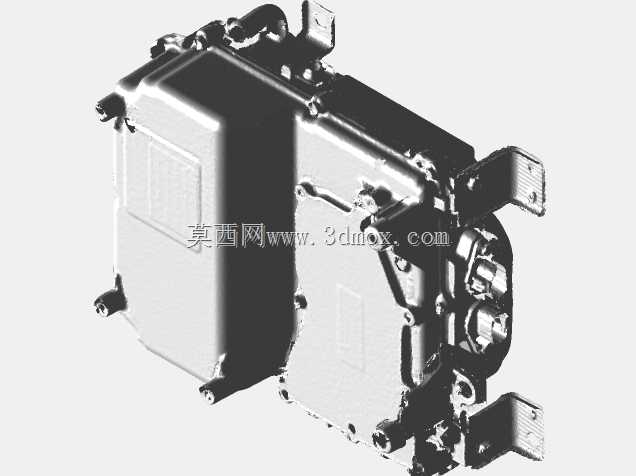

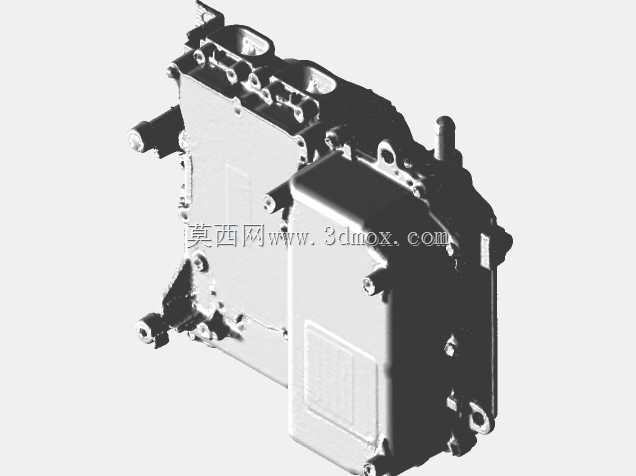

三菱欧蓝德Phev车载后逆变器结构设计

　　在插电混动车型的整车电气架构里，后逆变器承担着高压直流与三相交流的双向转换核心职能，这款适配三菱欧蓝德Phev的后逆变器，在整车布局中位于后轴附近的动力舱预留空间，主要服务于后轴驱动电机的电力供给与能量回收环节的电力转换。从实际装车场景来看，该部件需要同时兼顾动力输出时的大电流承载、颠簸路况下的结构抗振、舱内高温环境下的散热效率，以及高压部件的绝缘防护要求，其结构设计完全围绕车载工况的严苛约束展开。

　　从功能特性层面拆解，这款逆变器在车辆纯电行驶时，会将动力电池输出的高压直流电转换为频率、幅值可调的三相交流电，供给后轴驱动电机，匹配不同油门深度下的扭矩输出需求；在车辆减速滑行或制动时，又会将后轴电机产生的三相交流电整流为高压直流电，回充至动力电池组，提升整车能量利用效率。除此之外，该部件还集成了部分高压配电的辅助功能，可对后轴相关高压辅件的供电进行通断控制，减少整车高压线束的冗余布置。

　　在设计思路上，这款逆变器采用了上下壳体分腔的结构布局，上半部分为功率器件安装腔，内置IGBT模块、驱动电路板、电流传感器等核心电子元件，下半部分为散热流道与接线腔体，冷却回路与整车低温冷却系统连通，通过液冷方式带走功率器件工作时产生的热量。壳体主体采用压铸铝合金材质，既保证了结构强度，又能通过壳体本身辅助散热，同时铝合金的轻量化特性也能降低整车簧下质量相关的负载。壳体的所有拼接面都设计了连续的密封胶槽，装配时配合耐高低温的密封胶条，可满足IP67级别的防护要求，避免车辆涉水、高压冲洗时水汽进入腔体内部造成短路故障。

　　从安装边界来看，这款逆变器的主体外形为不规则的多面体结构，侧面预留了三个固定支脚，支脚上的安装衬套采用橡胶减震结构，可过滤车辆行驶过程中路面传递的振动，避免内部电路板、功率器件因长期振动出现虚接、损坏。高压接线端位于壳体侧面的独立腔体内，通过快插式高压接头与动力电池、后轴电机的线束连接，低压信号接头则布置在另一侧，与高压区域做了物理隔离，减少高压信号对低压控制信号的电磁干扰。壳体表面设计了多道加强筋，既提升了壳体的抗冲击、抗形变能力，也增大了壳体的散热面积，在冷却系统工作异常的极端工况下，可通过被动散热短时间维持器件工作。

　　在细节结构处理上，功率器件的安装面设计了0.05mm以内的平面度公差，装配时涂覆导热硅脂，保证IGBT模块与散热底板的接触热阻处于较低水平；内部电路板通过多个铜柱支撑固定，避免车辆长期振动导致电路板变形；所有高压裸露导体都设置了绝缘防护盖，防止装配、维修过程中出现高压触电风险。从整车匹配的角度，这款逆变器的外形尺寸完全贴合欧蓝德Phev后轴上方的预留安装空间，不会与周边的悬架部件、车身钣金、冷却管路产生运动干涉，其重量分布也经过平衡设计，避免安装后出现局部应力集中的问题。

　　对于从事混动汽车电气系统设计、车载高压部件开发的工程人员来说，这款逆变器的结构设计具备很高的参考价值，其分腔布局、密封设计、减震安装、散热结构的处理方式，都体现了车载高压部件在严苛工况下的设计平衡思路——既要满足电气性能的要求，又要兼顾机械强度、防护等级、轻量化、安装便利性等多维度的约束，没有过度冗余的设计，也没有留下性能短板，是量产车载逆变器的典型结构方案。在三维建模过程中，这类部件的建模需要重点关注安装孔位的位置精度、密封面的公差配合、散热流道的结构连续性，以及与周边部件的间隙校核，任何一个细节的偏差都可能导致装车时出现干涉、密封失效、散热不足等实际问题。
