台式电脑CPU冷却主散热器结构设计

　　这款PC用冷却主散热器，核心服务于台式计算机中央处理器的高热流密度散热需求，在常规台式主机、小型工作站、入门级服务器的风冷散热场景中均可适配，核心作用是将CPU工作时产生的焦耳热快速传导至流经鳍片的空气流中，维持处理器核心温度在额定工作区间内，避免因过热触发降频、宕机甚至硬件永久性损坏。

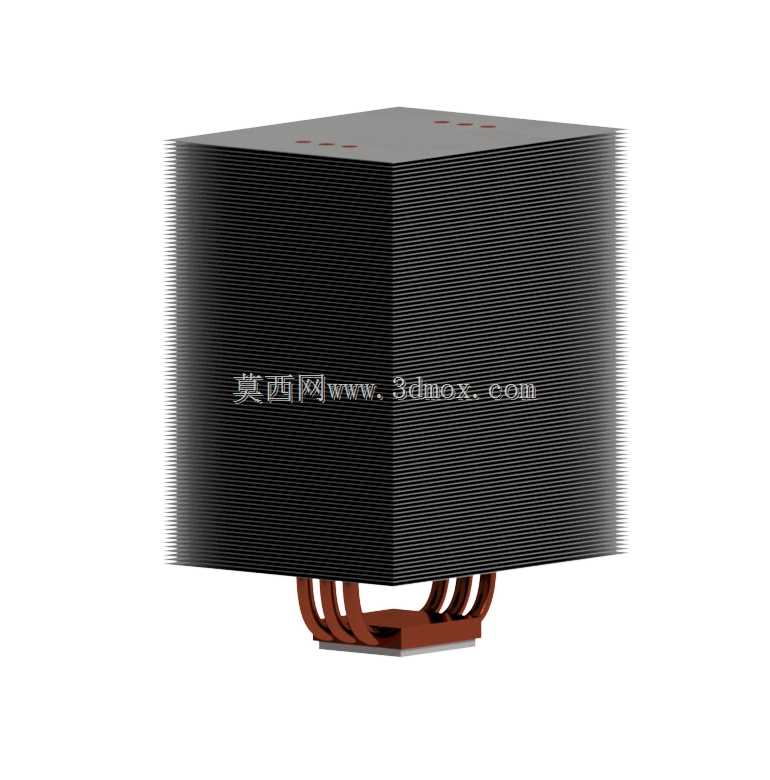

　　从结构设计逻辑来看，整体采用立方形态的密集鳍片阵列布局，区别于常规塔式侧吹散热器的长条形鳍片排布，方正的鳍片组可以在有限的机箱竖向空间内最大化拓展散热面积，每一片鳍片的厚度、片间距都经过热阻匹配计算：片间距控制在1.2-1.5mm区间，既能够保证低速气流穿过鳍片间隙时的湍流度，提升对流换热效率，又不会因为间距过小造成风阻陡增，适配常规12cm规格下压式风扇的风压特性，无需搭配高转速暴力风扇即可满足散热需求，同时能将运行噪音控制在可接受范围。鳍片组与底部导热底座之间采用穿fin工艺结合，保证每一片鳍片与导热基座的接触热阻处于较低水平，避免出现鳍片松脱、导热效率衰减的问题。

　　底部的导热接触部分采用铜质基座搭配拱形固定支架结构，铜质基座的平面度控制在0.02mm以内，安装后与CPU顶盖的接触间隙可以控制在导热硅脂填充的最优厚度区间，减少接触界面的热阻损耗。拱形固定支架的设计一方面预留了CPU周边电容、供电模块的避让空间，不会与主板CPU插槽周围的 taller 元器件产生安装干涉，另一方面支架的弹性形变区间经过校核，安装时施加的扣具压力可以均匀分布在CPU顶盖表面，既不会因为压力过小导致接触不良，也不会因为压力过大造成CPU基板、顶盖的形变损伤。固定孔位完全适配主流LGA、AM系列台式机CPU插槽的安装孔距，无需额外改装即可直接兼容市售绝大多数消费级主板。

　　从安装边界尺寸来看，整体鳍片组的长宽尺寸控制在90mm*90mm区间，整体高度不超过120mm，既可以适配标准ATX机箱的CPU散热限高要求，也能够装入多数MATX、ITX小尺寸机箱中，不会出现与内存马甲、机箱侧盖的干涉问题。鳍片组顶部预留的四个点状定位结构，是为下压式风扇的安装固定预留的定位点，风扇安装后气流垂直向下吹送，除了带走鳍片的热量之外，溢出的气流还可以顺带扫过主板CPU周边的供电模块、内存区域，辅助周边元器件散热，这也是下压式散热结构相较于侧吹结构的独有优势。

　　在实际工程应用中，这类散热器的热设计功耗可以覆盖65W-95W区间的处理器需求，对于常规办公用台式机、家用娱乐主机来说完全够用，不需要额外升级水冷散热系统，在可靠性、维护成本上相比水冷结构有明显优势，不存在漏液风险，长期使用只需要清理鳍片间隙积灰即可维持散热性能，使用寿命可以覆盖整个主机的服役周期。建模过程中对鳍片的阵列排布做了参数化处理，可以根据不同的热功耗需求快速调整鳍片数量、整体高度，衍生出适配不同功耗等级处理器的散热方案，底部支架的安装孔位也做了参数化适配，可以快速调整孔距以兼容不同代际的CPU插槽规格，大幅缩短同系列产品的开发迭代周期。
