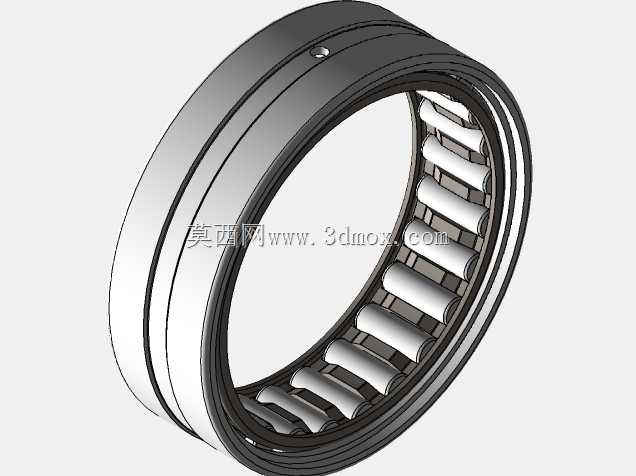

SKF RNA4910实体滚针轴承三维结构

　　做传动结构设计的工程师大多接触过无内圈滚针轴承的选型场景，这类轴承最突出的优势就是在相同径向承载能力下，径向安装尺寸远小于同内径的深沟球轴承或者圆柱滚子轴承，特别适合安装空间受限、轴颈表面可以直接作为滚道使用的紧凑型传动结构。RNA4910属于实体套圈滚针轴承系列，和冲压外圈滚针轴承不同，它的外圈采用机加工实体结构，刚性更强，能够承受更高的径向载荷，也能适配一定的轴系不对中量，不会像冲压外圈结构那样在重载下出现外圈变形导致卡滞的问题。

　　从实际应用场景来看，这类轴承常出现在机床变速箱的滑移齿轮支承位、汽车手动变速器的中间轴支承、工程机械液压泵的内部转子支承、纺织机械的罗拉传动位，还有部分紧凑型减速机的行星轮支承位置——这些场景的共性就是径向安装空间被严格限制，同时需要承受较大的连续径向载荷，且轴的加工精度可以满足直接作为滚道的要求，不需要额外配置内圈来占用径向尺寸。

　　从结构功能特性来说，这款轴承没有设计内圈，安装时直接将滚针组件贴合在经过淬硬处理的轴颈表面，轴颈的硬度、表面粗糙度、尺寸精度直接决定了轴承的实际使用寿命，通常要求轴颈表面硬度达到HRC58-64，表面粗糙度Ra不大于0.2μm，轴颈的尺寸公差建议控制在k5到m6区间，才能保证合适的径向游隙。轴承的实体外圈两侧带有挡边结构，可以对滚针和保持架组件做轴向限位，防止轴承在运转过程中出现滚针偏斜、保持架窜出的问题，滚针采用大长径比的圆柱滚子，线接触的接触形式让单位面积的承载能力远高于点接触的球轴承，在相同内径下额定动载荷可以达到同尺寸深沟球轴承的1.5-2倍，特别适合重载低速的传动工况，也能在润滑条件良好的情况下适配中等转速的旋转支承需求。

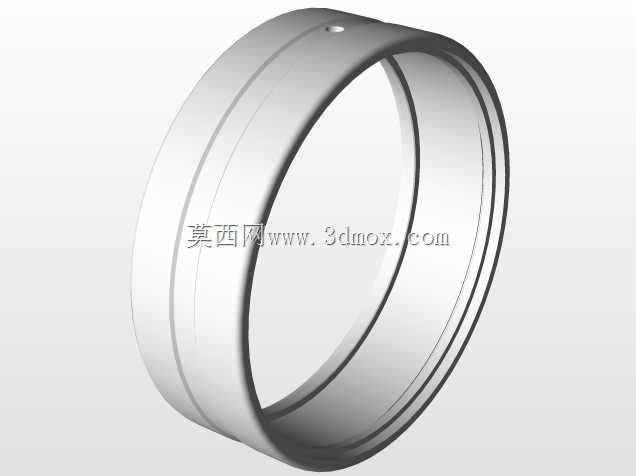

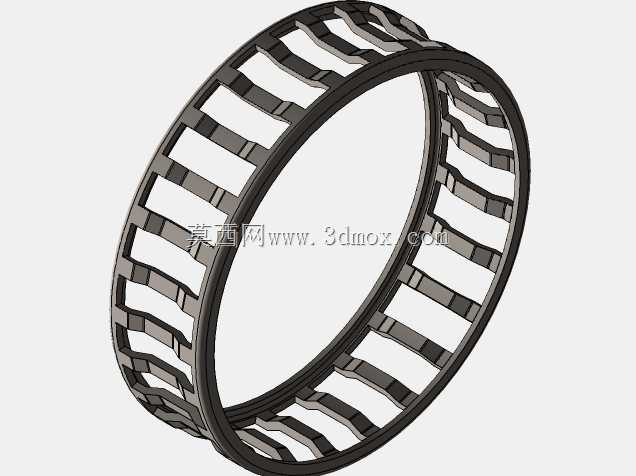

　　做这款轴承的三维建模时，首先要明确安装边界的尺寸约束：轴承的外径为72mm，公称内径适配58mm的轴颈，整体宽度为22mm，这些尺寸是安装配合的核心边界，建模时需要严格控制公差带的建模基准，比如外圈外径的公差取h6，适配安装座孔的H7公差，形成基轴制过渡配合，方便轴承压装到齿轮或者箱体的座孔内。建模过程中滚针的排布需要严格按照保持架的兜孔间距做圆周阵列，保证每根滚针之间留有均匀的间隙，避免运转时滚针之间出现摩擦剐蹭，保持架采用窗式结构，兜孔的弧度要和滚针的外径完全贴合，既能够对滚针做周向定位，又不会限制滚针的自由旋转。外圈上的注油孔位置需要和实际产品一致，通常设置在外圈宽度方向的中间位置，方便安装后通过座孔的油道对轴承滚道进行润滑，不管是采用油脂润滑还是稀油润滑，都能保证润滑剂顺利进入滚针和滚道的接触区域，避免干摩擦导致的早期失效。

　　从设计思路的角度来说，这类无内圈滚针轴承的选型核心是平衡安装空间和承载能力，很多紧凑型传动结构在设计时，为了压缩轴系的整体径向尺寸，会直接把轴的表面加工成滚道，省去内圈的厚度空间，这时候就需要选用RNA系列的无内圈滚针轴承，而不是带内圈的NA系列。需要注意的是，选用这类轴承时，轴颈的加工精度必须达到滚道的要求，如果轴颈无法做淬硬处理或者表面粗糙度达不到要求，就需要配套对应的内圈使用，否则会出现滚道早期磨损、轴承游隙快速增大、运转噪音升高的问题。另外安装时要注意轴承的压装方向，不能直接敲击滚针或者保持架，需要通过专用工装压持外圈的端面，将轴承平稳压入座孔内，避免外圈出现变形导致滚针卡滞。

　　在三维装配场景下，这款轴承的模型需要准确还原所有配合面的尺寸，包括外圈的外径、宽度、挡边高度，滚针的直径和长度，保持架的壁厚和兜孔位置，这样在做整机装配干涉检查时，才能准确验证轴承和周边齿轮、轴肩、密封件的间隙是否合理，比如轴承安装后，外圈端面和相邻零件的轴向间隙要控制在0.1-0.3mm，避免轴系热胀后出现端面摩擦，滚针和轴肩的间隙也要保证在合理范围，防止滚针端面和轴肩发生剐蹭。对于做设备维护和备件替换的工程师来说，准确的三维模型也可以用来做安装模拟，提前确认轴承的安装方向和压装行程，避免现场安装时出现零件损伤。
