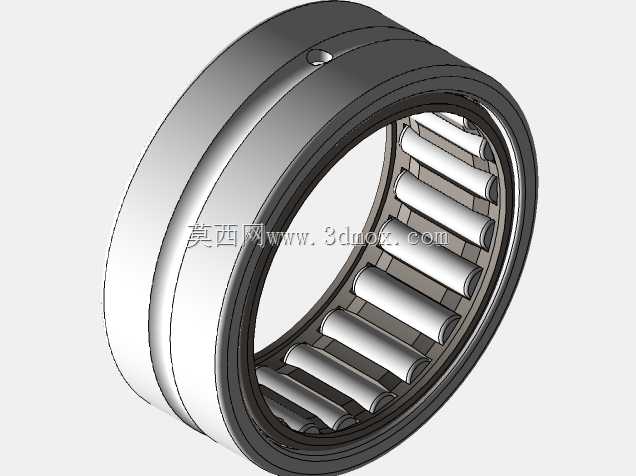

SKF实体套圈滚针轴承三维结构设计

　　这款滚针轴承的结构设计，首先要匹配紧凑安装空间下的高径向承载需求，在很多径向安装尺寸受限的传动场景里，常规球轴承或者圆柱滚子轴承因为滚动体直径偏大，无法满足小空间下的载荷要求，而滚针轴承依靠细长的圆柱滚动体，能在相同径向截面尺寸下获得更高的径向承载能力，这也是这类轴承在变速箱、泵体、连杆铰接点、工程机械行走机构里被大量使用的核心原因。从实际应用场景来看，这类不带内圈的RNA系列滚针轴承，往往直接将硬化处理后的轴颈作为内滚道使用，能进一步压缩整体径向安装尺寸，很多中小型减速机的输入输出端、摩托车发动机的连杆大头、纺织机械的高速罗拉轴座，都会选用这类结构的轴承，不需要额外配置内圈，既减少了零件数量，也消除了内圈与轴配合带来的径向尺寸增量。

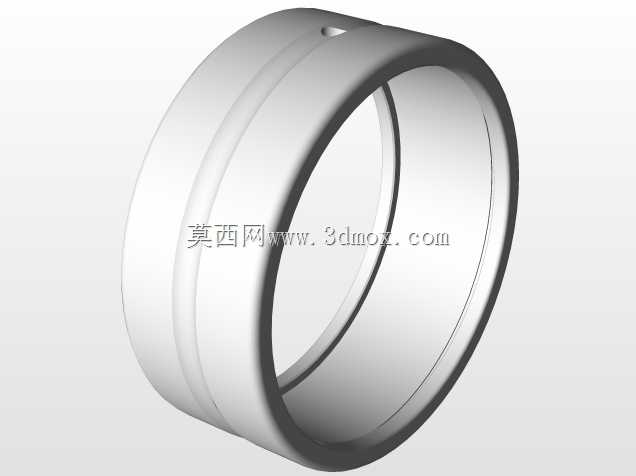

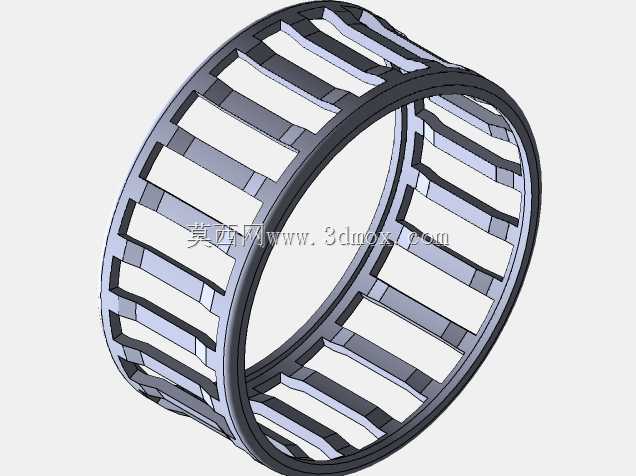

　　从结构功能特性来看，这款轴承采用实体外圈设计，外圈上加工有润滑油孔，能在装配后通过壳体上的油道直接向滚动体工作区域输送润滑介质，避免高速运转时滚动体与滚道之间出现干摩擦，相比冲压外圈滚针轴承，实体外圈的刚性更好，能承受更大的冲击载荷，适合在有一定振动的工况下使用。内部的滚针依靠保持架做均匀分隔，避免相邻滚针在运转过程中出现直接接触摩擦，降低运转时的温升和磨损，保持架的兜孔间隙经过匹配设计，既可以让滚针自由转动，又不会出现滚针歪斜卡滞的问题，保证轴承在高速运转时的稳定性。

　　设计过程中首先要明确安装边界的尺寸约束，这款轴承的外径为52mm，适配的安装壳体孔需要按照对应的公差等级加工，保证外圈与壳体孔的配合过盈量在合理区间，既不会因为过盈量太小导致外圈在载荷作用下发生蠕变磨损，也不会因为过盈量太大导致外圈滚道变形，挤压内部滚针的运转间隙。对应的轴颈作为内滚道使用时，表面硬度需要达到HRC60以上，表面粗糙度要控制在Ra0.2以下，尺寸精度满足对应的配合要求，否则会直接影响轴承的实际使用寿命和运转精度。轴承的轴向宽度为20mm，安装时要注意相邻定位零件的轴向尺寸，保证轴承外圈不会被轴向定位件挤压变形，同时要预留合适的轴向窜动间隙，补偿轴工作时的热伸长量。

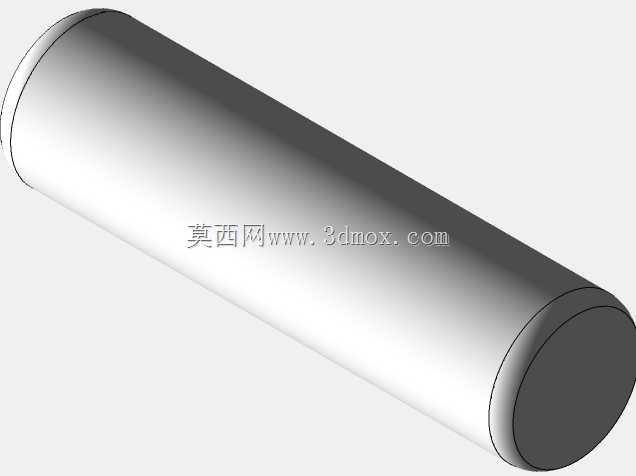

　　从逆向建模的设计思路来看，首先通过对实物轴承的多点尺寸测量，先确定外圈的内外径尺寸、宽度尺寸、油孔的位置和直径，再拆解测量内部滚针的直径、长度，以及保持架的兜孔位置、整体壁厚，建模过程中要注意滚针与外圈滚道之间的径向间隙，这个间隙直接影响轴承的运转灵活性和承载后的变形量，间隙过小会导致轴承转动卡滞、温升过快，间隙过大则会导致轴的运转精度下降，在交变载荷下容易出现冲击振动。建模时还要还原外圈上的定位止动结构，也就是外圈侧面的环形卡槽，这个结构用来安装挡圈，实现轴承在壳体孔内的轴向定位，防止轴承在轴向力作用下出现窜动脱出。

　　在实际选型使用时，这类轴承因为只承受径向载荷，无法承受轴向力，所以在布置轴系结构时，需要搭配其他能承受轴向载荷的轴承来共同约束轴的轴向位置，比如搭配深沟球轴承或者推力垫圈来承担轴向载荷，避免滚针受到轴向分力导致端面磨损。润滑方式上，如果是低速重载工况可以选用润滑脂填充，高速工况则要采用润滑油循环润滑，通过外圈的油孔持续供油，带走运转产生的热量和磨损产生的微小金属颗粒，延长轴承的维护周期。装配时要注意使用专用工装压装外圈，避免直接敲击外圈端面导致滚道变形，滚针和保持架组件装入外圈时要涂抹少量润滑脂做预固定，防止装配过程中滚针从保持架中脱落。
