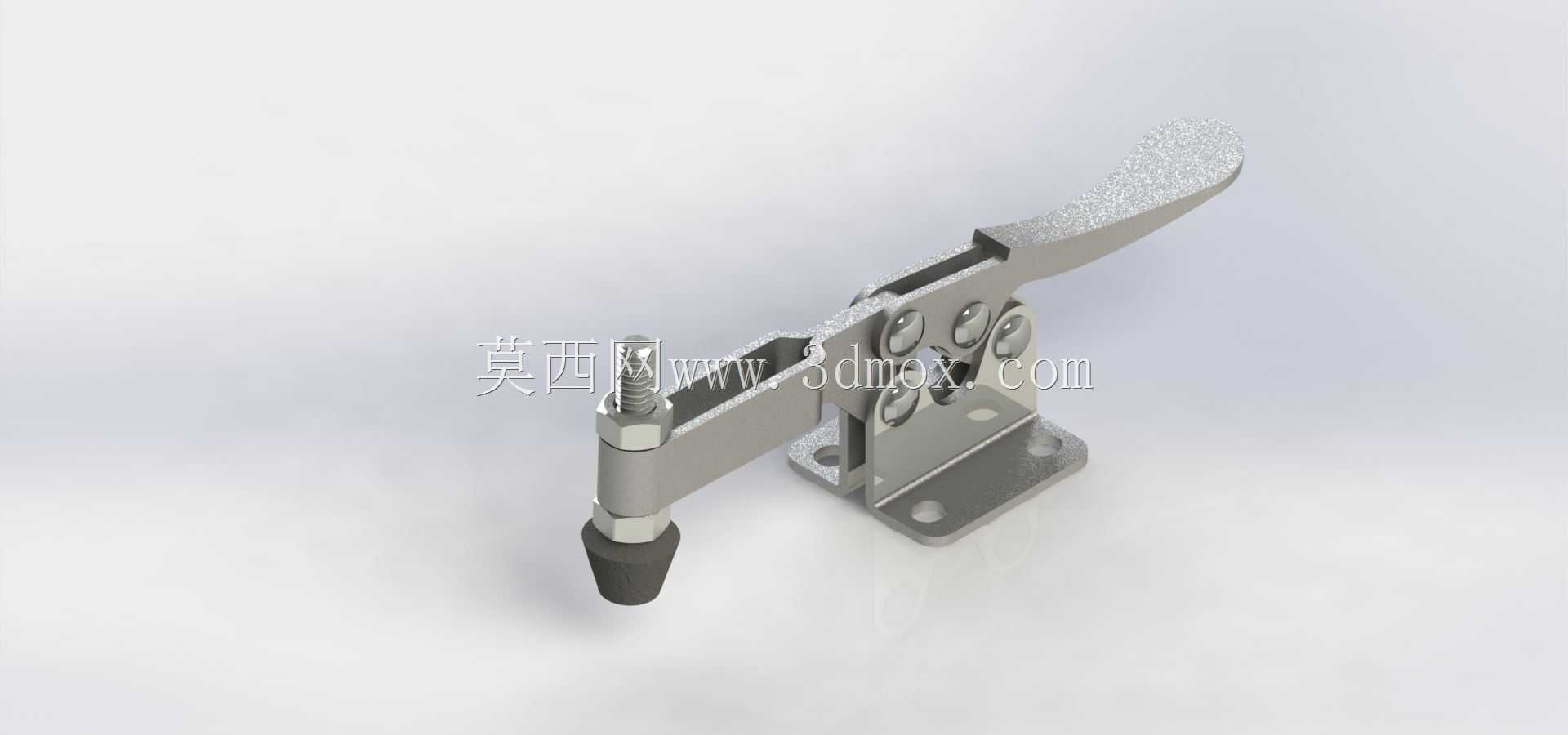

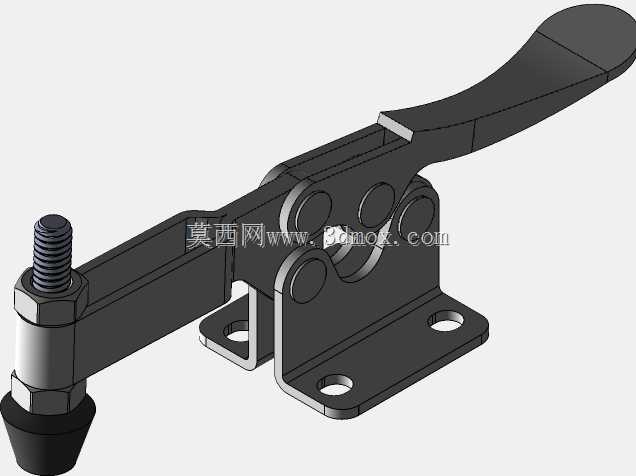

水平式快速压紧切换夹钳结构设计

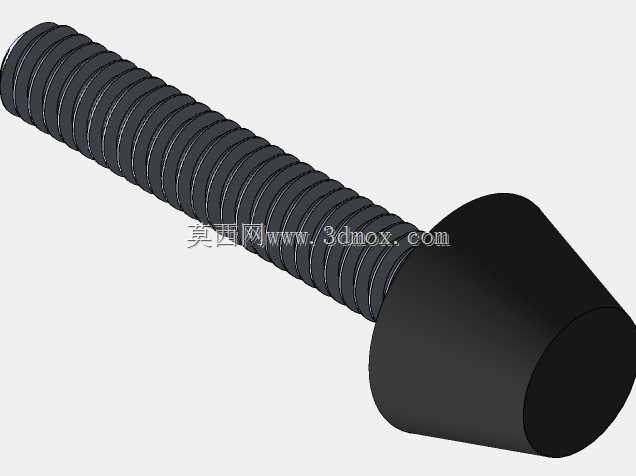

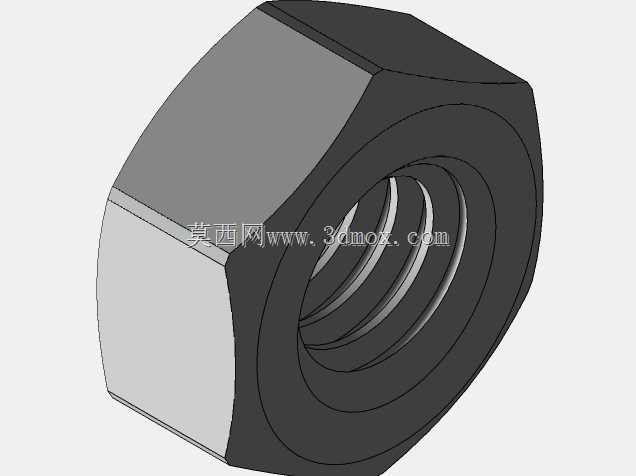

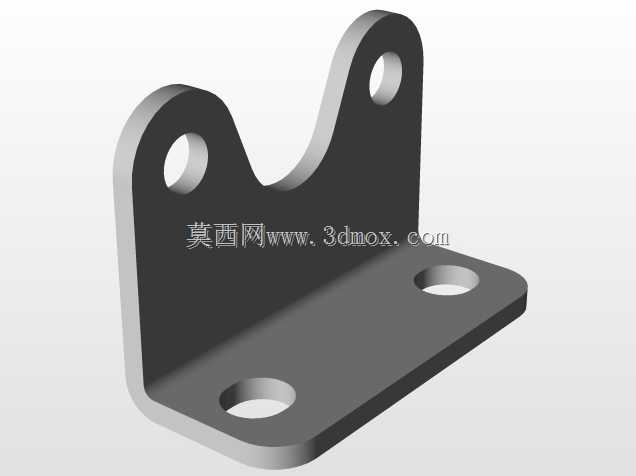

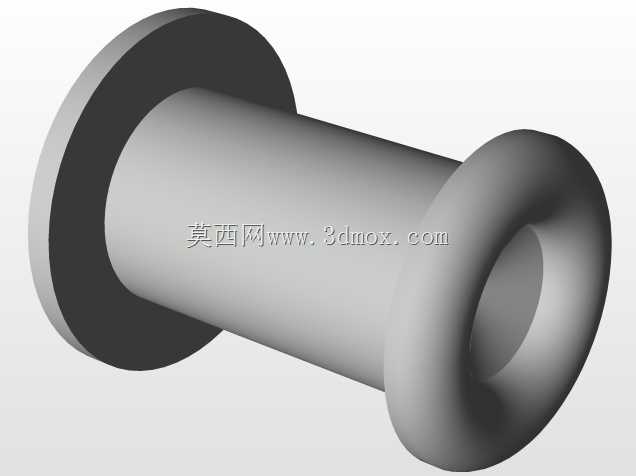

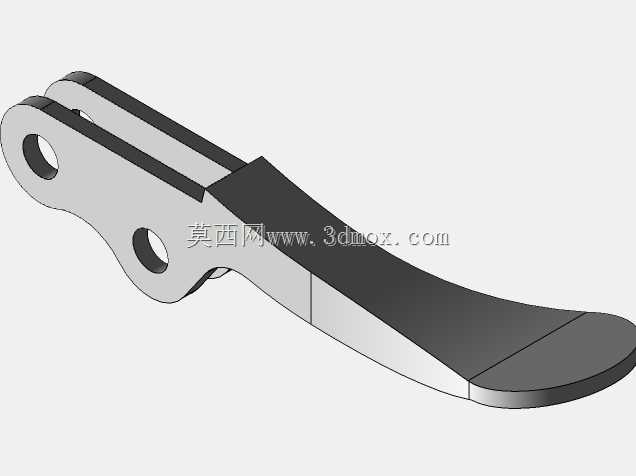

这款手动压紧夹钳是工装夹具领域应用极广的快速锁紧部件，广泛覆盖电子装配流水线工件定位、木工板材拼接固定、五金零件焊接工装压紧、注塑件水口加工夹持、小型设备舱盖快锁等多类工业生产场景，能够替代传统螺栓紧固方式，将单工位装夹锁紧的操作时间压缩至一秒内，大幅降低批量生产环节的辅助操作耗时，适配多频次重复装夹的工位作业需求。从功能特性来看，这款夹钳采用肘节连杆过死点锁止结构，当操作手柄扳动至锁紧工位时，连杆机构越过力学死点形成自锁状态，即便承受加工过程中的振动载荷、工件反顶作用力，夹钳也不会出现意外松脱，锁紧状态稳定可靠；解锁时仅需反向扳动手柄即可快速释放压头，操作全程无需借助额外扳手等工具，单手握持即可完成全部锁紧、解锁动作，操作门槛极低。压头端部采用软质耐磨橡胶端头设计，压紧接触时不会刮伤工件表面，同时橡胶材质的微量形变可以补偿工件厚度的微小公差，保证不同批次存在尺寸微差的工件都能获得均匀稳定的压紧力，压杆带有螺纹调节结构，可根据待压紧工件的实际厚度灵活调整压头伸出长度，适配不同高度的装夹需求。设计过程中重点优化了操作力传导路径，通过连杆杠杆比的匹配计算，让操作人员仅需施加较小的扳动力，即可在压头端输出数百牛的压紧力，兼顾操作省力性与锁紧可靠性；底座采用带安装孔的平板式结构，可通过螺栓直接固定在工装台面、设备机架上，安装边界规整，底座的两个安装孔间距符合行业通用的夹钳安装尺寸规范，可直接替换同规格的传统压紧夹具，无需额外修改工装台面的孔位设计。整体外形采用紧凑化布局，手柄表面做了防滑纹理处理，扳动时摩擦力充足不易打滑，金属主体部件采用高强度合金钢材加工，表面做防锈镀层处理，可适应车间内多油污、多粉尘的复杂作业环境，长期重复使用也不会出现结构变形、锁止失效的问题，能够持续稳定为各类生产工位提供可靠的快速压紧功能。
