商用板对板直插式接触连接器结构

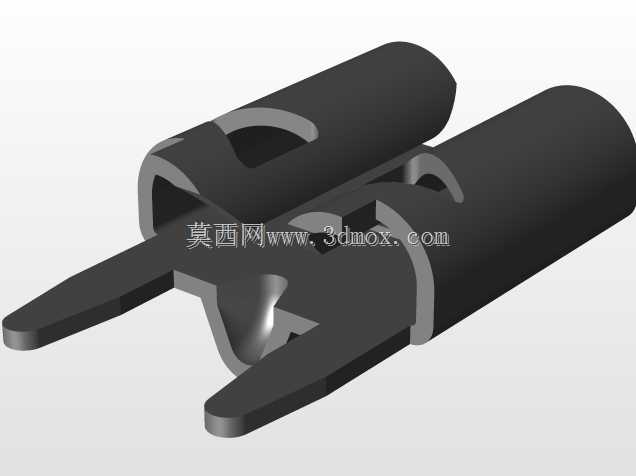

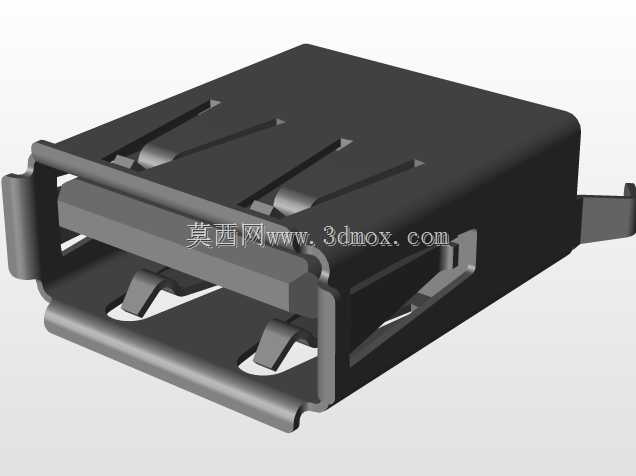

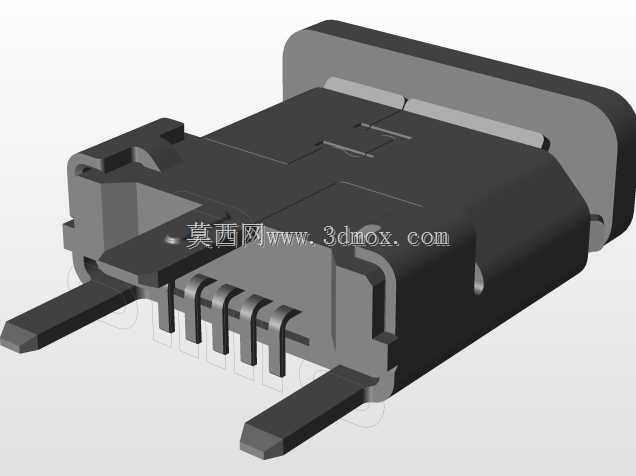

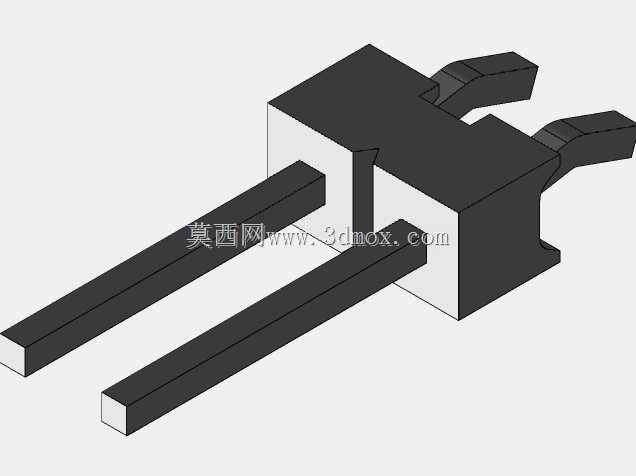

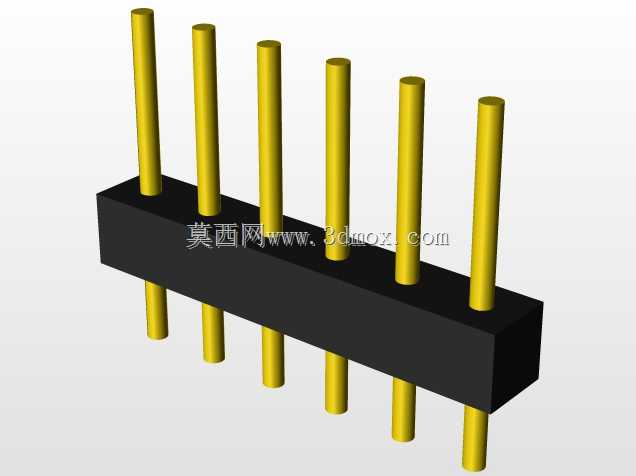

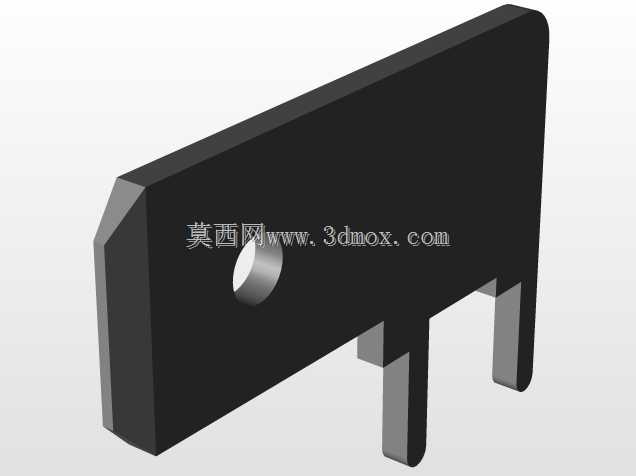

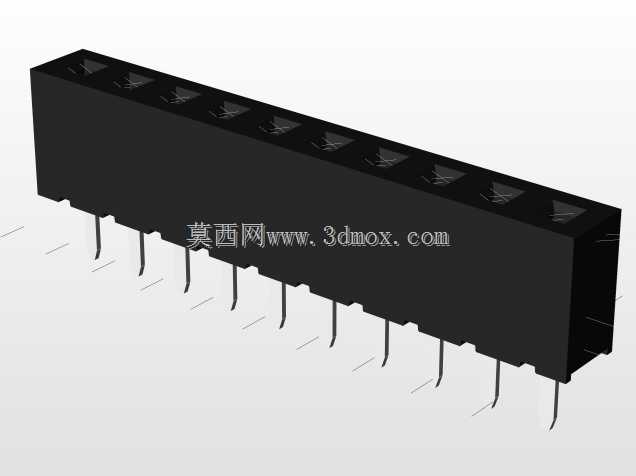

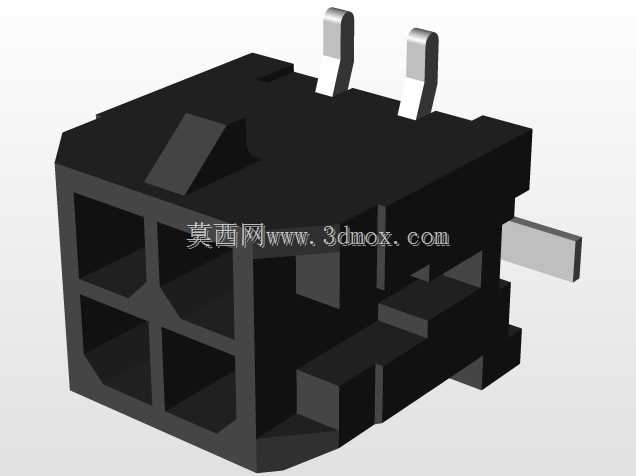

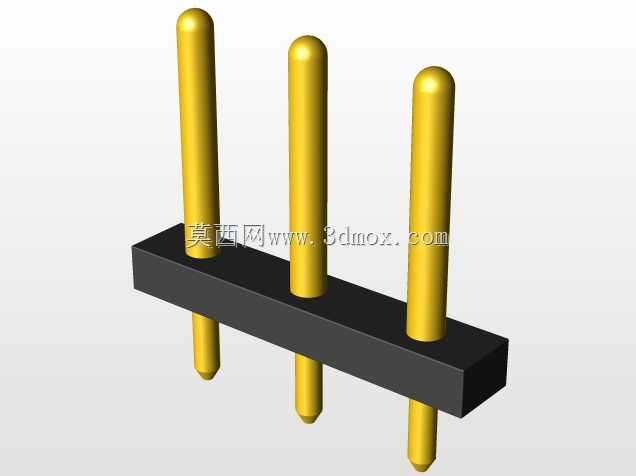

　　在商用电子设备的内部互连场景中，板对板连接器承担着不同PCB模块间电力与信号传输的核心作用，这类直插式连接器常被用于工控主板、通讯终端、消费类数码产品的内部板卡连接环节，相比线对板连接器，它省去了中间线束的转接损耗，能在紧凑的设备内部空间里实现更短的信号传输路径，降低高频信号传输过程中的阻抗不连续问题。从结构设计来看，这款连接器采用绝缘基座搭配弹性接触端子的组合方案，黑色绝缘基座选用耐温工程塑料注塑成型，能够满足波峰焊、回流焊等常规SMT或通孔焊接工艺的温度耐受要求，基座上的端子固定槽采用过盈配合设计，装配时将冲压成型的导电端子压入槽位后，端子与基座之间不会出现松脱移位，即便是在设备运输或长期运行产生的振动工况下，

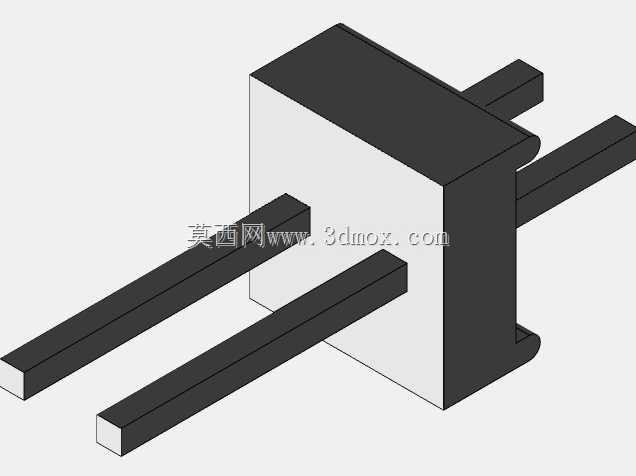

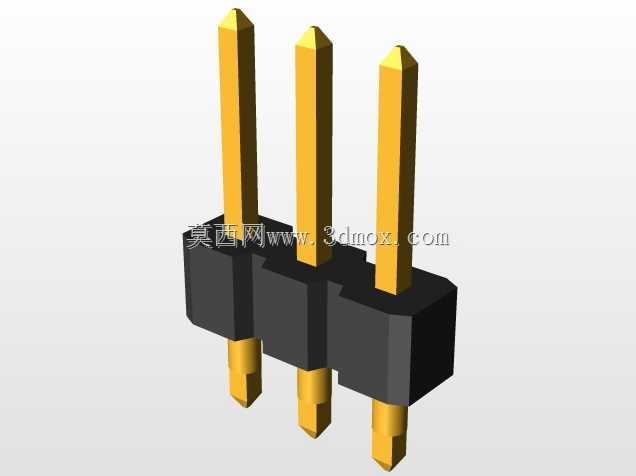

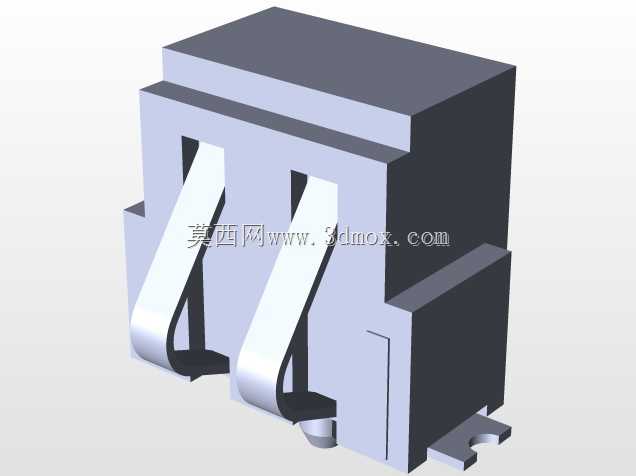

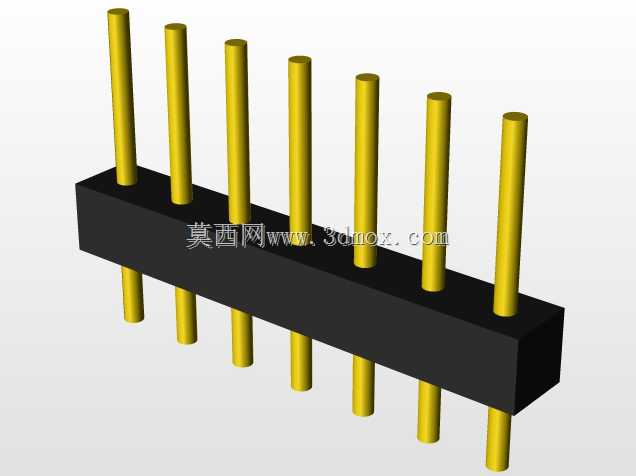

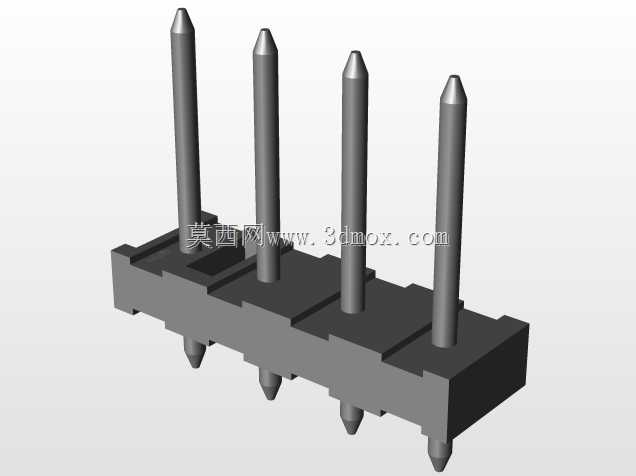

　　端子位置度也能保持稳定。接触端子采用悬臂梁式弹性结构，伸出基座的插脚部分为平直矩形截面，适配PCB板上对应的通孔焊盘，插脚长度经过精准核算，既保证焊接时焊锡能够充分浸润引脚形成可靠焊点，又不会因为引脚过长超出板背面的安全高度，避免与其他板上元件产生干涉。端子的接触端设计有向上翘起的弹性接触臂，当对接端的公座或母座插入时，接触臂会产生可控的弹性形变，依靠金属自身的弹力提供稳定的接触正压力，保证接触电阻维持在毫欧级水平，避免信号传输过程中出现压降过大或接触瞬断的问题。从安装边界来看，这款连接器的基座外形为规整的矩形块体，两个平行伸出的长插脚间距符合行业通用的2.54mm标准间距规格，安装时不需要在PCB上设计额外的定位柱孔，

　　依靠两个插脚与焊盘的配合就能完成预定位，焊接后的连接器整体高度较低，不会占用过多的板上垂直空间，适合用在内部堆叠高度受限的超薄型电子设备中。在实际选型应用时，需要注意对接端的插入深度要匹配接触臂的有效接触行程，插入过浅会导致接触面积不足，大电流通过时容易出现局部发热，插入过深则会使弹性臂形变超出材料屈服极限，造成永久形变失去接触弹力。建模过程中对端子的弹性臂弯折角度做了精准还原，弯折处的圆角处理符合冲压工艺的实际成型特征，不会出现直角弯折的工艺缺陷，绝缘基座上的分槽结构将每个端子的接触区域独立分隔，避免相邻端子之间因为异物堆积或焊锡溢出造成短路问题。这类连接器在量产时，绝缘基座的注塑模具会严格控制槽位的尺寸公差，

　　端子冲压时会对接触区域做镀金或镀锡处理，提升接触面的抗氧化能力，保证产品在长期使用过程中接触性能稳定，不会因为氧化层堆积造成接触失效。在设备整机装配环节，这类连接器的插拔力经过调校，单pin的插拔力控制在合理区间，既不会因为插拔力过大造成装配困难，也不会因为插拔力过小导致设备受冲击时出现连接松脱。对于结构设计人员来说，在进行PCB布局时，需要在连接器的对接方向预留足够的插拔操作空间，周边3mm范围内不要布置高度超过连接器基座的元件，避免对接时出现干涉，同时焊接焊盘的设计要符合通孔焊接的工艺要求，焊盘直径比插脚截面直径大0.2-0.3mm，保证焊锡能够顺利爬升形成可靠的焊点。
