直插式双列直插封装集成电路三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB组装环节，直插式双列直插封装的集成电路是通孔插装工艺里应用占比极高的半导体承载结构，这类封装的器件至今仍在电源管理模块、低速信号处理电路、教学实验板、老式通讯终端主板上大量使用，相较于表面贴装的同类型芯片，它的结构强度更高，引脚抗弯折能力更强，在需要频繁插拔调试、手工焊接维修的场景下，操作容错率远高于细间距SMD器件。

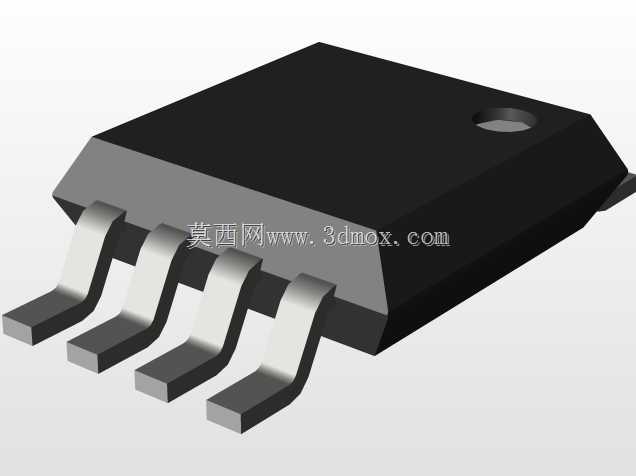

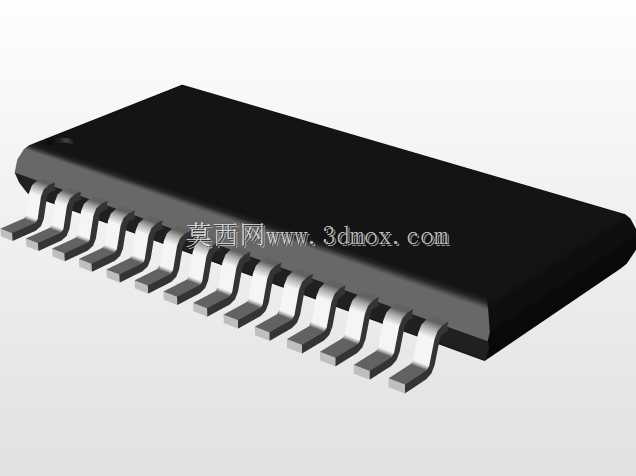

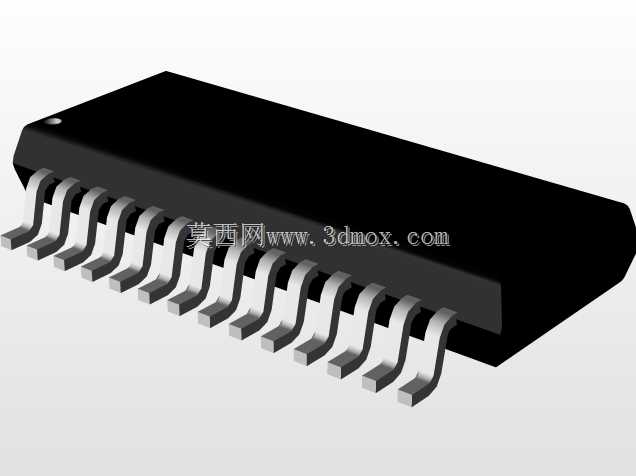

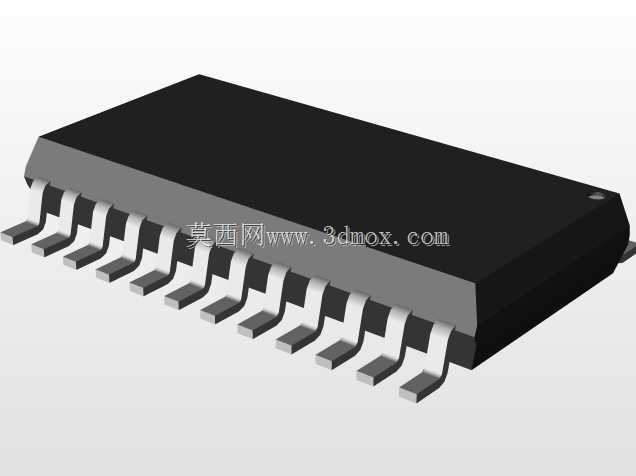

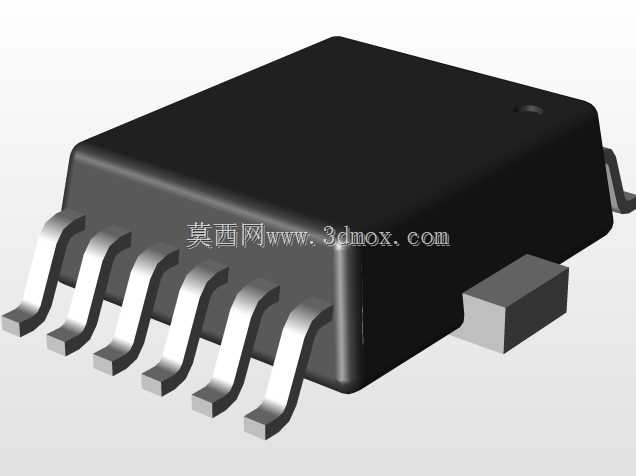

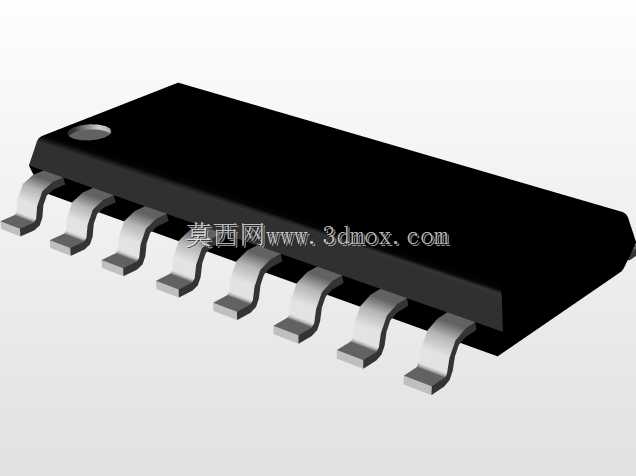

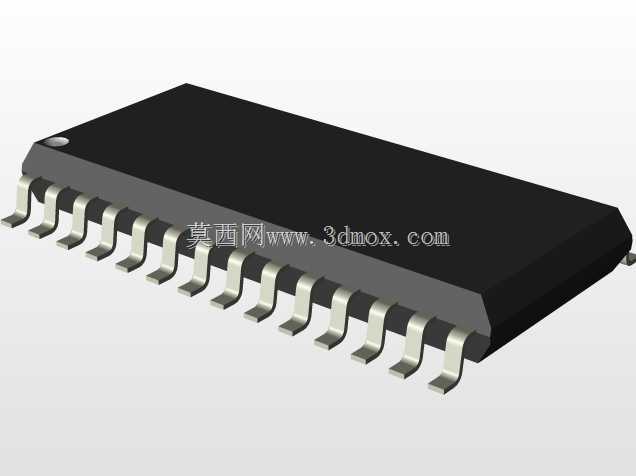

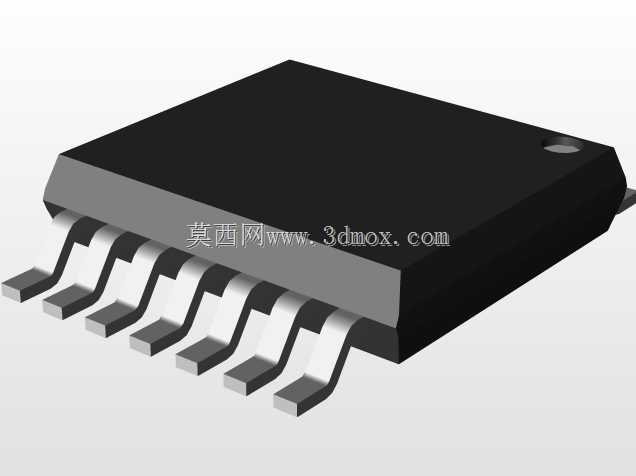

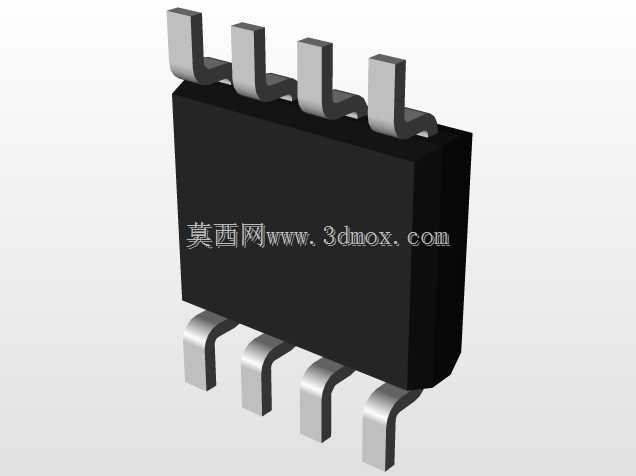

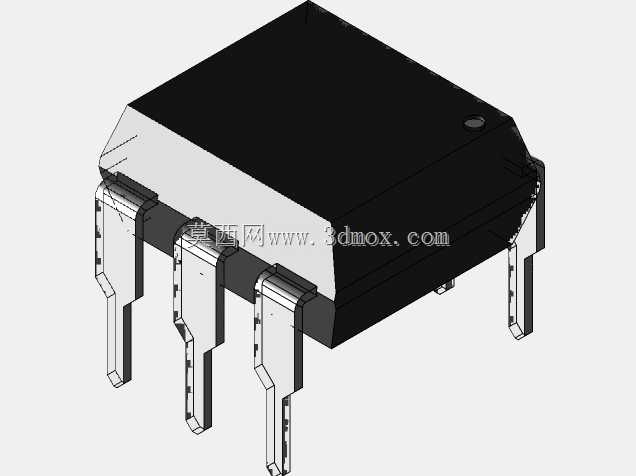

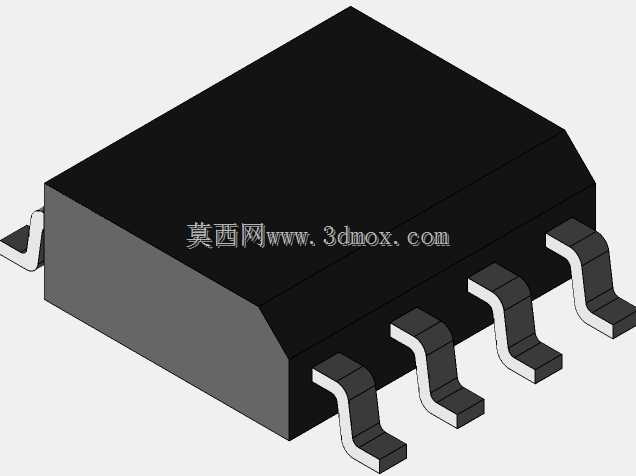

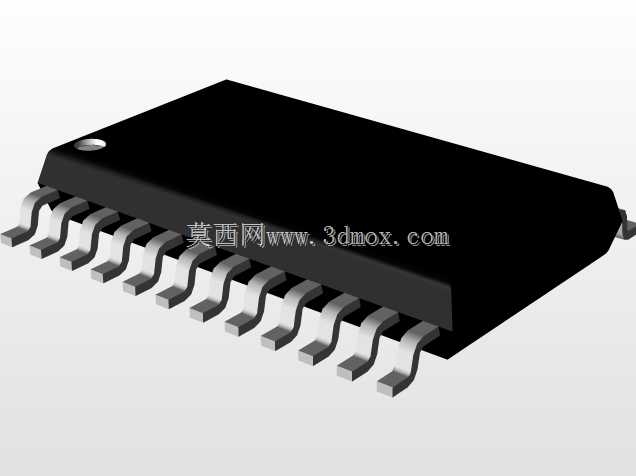

　　从结构设计逻辑来看，这款封装的主体采用黑色环氧树脂模塑成型，包裹内部的硅晶圆与引线框架，环氧树脂材料的选型兼顾了绝缘性能、耐高温特性与机械抗冲击能力，能够承受波峰焊过程中260摄氏度左右的瞬时高温，不会出现封装开裂、内部引线脱落的问题。封装顶部的圆形凹点是引脚1的定位标识，生产组装、维修拆焊时可以快速确认引脚排布顺序，避免装反导致电路烧毁。两侧对称排布的直插引脚采用铜合金基材冲压成型，表面做镀锡处理，既保证了良好的导电性能，也提升了焊锡浸润性，降低虚焊风险；引脚的弯折角度做了标准化设计，伸出封装本体的长度、引脚间距严格遵循行业通用规范，能够适配标准2.54mm间距的PCB通孔，插装后引脚伸出PCB背面的长度控制在1.5-2.5mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为过短导致焊接强度不足。

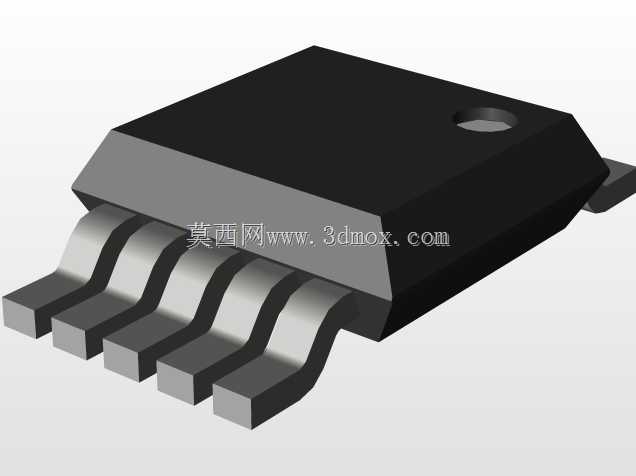

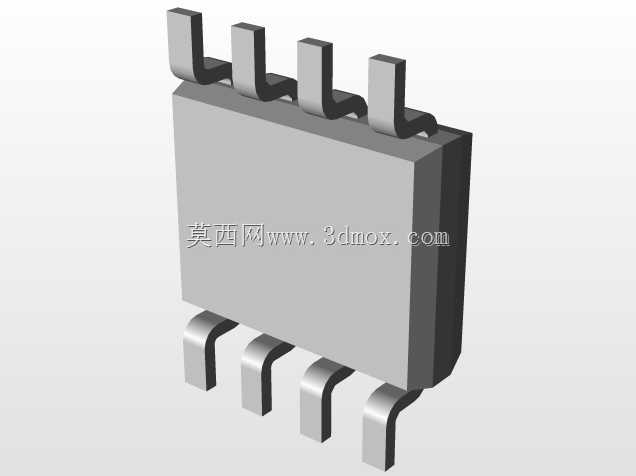

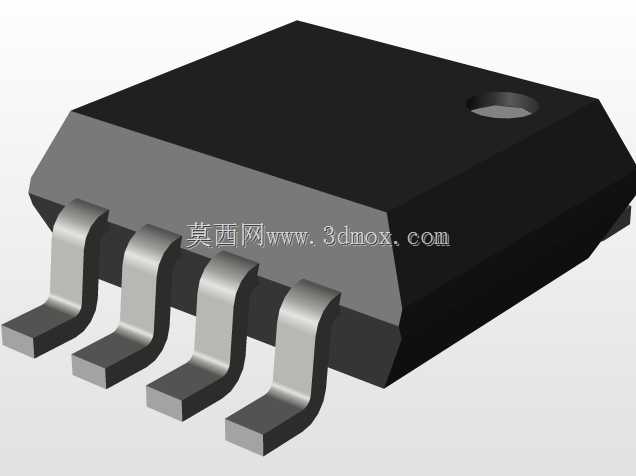

　　在安装边界的尺寸控制上，这类8引脚双列直插封装的本体宽度、两排引脚的跨距都做了公差约束，建模时需要重点关注引脚的共面度——虽然是直插器件，但如果引脚存在高低差，插装时会出现个别引脚无法穿过PCB孔位的问题，因此引脚末端的平面度公差需要控制在0.1mm以内。封装本体的边角做了微小的倒角处理，避免自动化插装过程中边角磕碰料管、吸嘴导致器件损伤。引脚与封装本体结合的位置做了树脂包覆加强，能够承受手工焊接时引脚受到的侧向弯折力，不会出现引脚从封装根部断裂的情况。

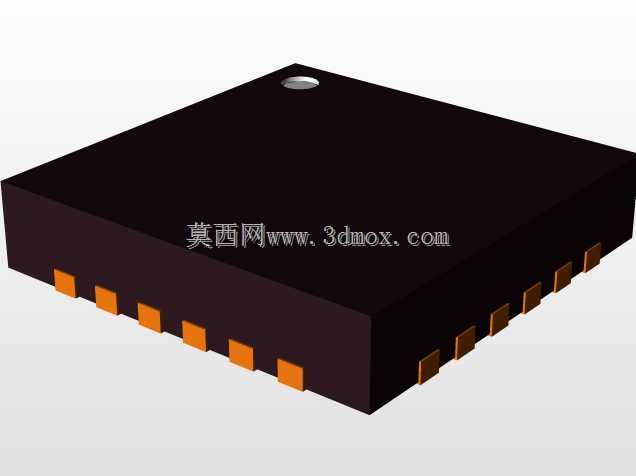

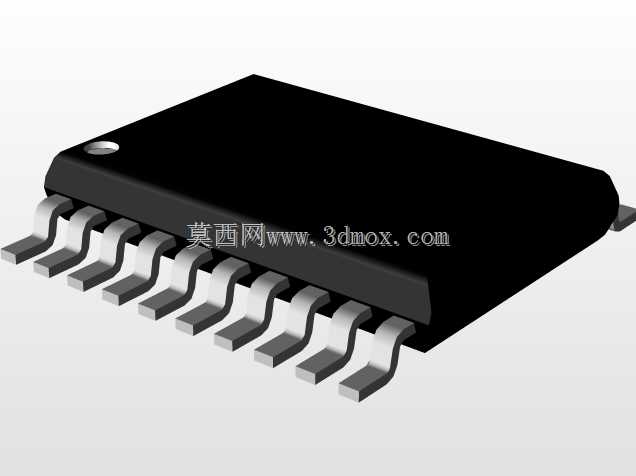

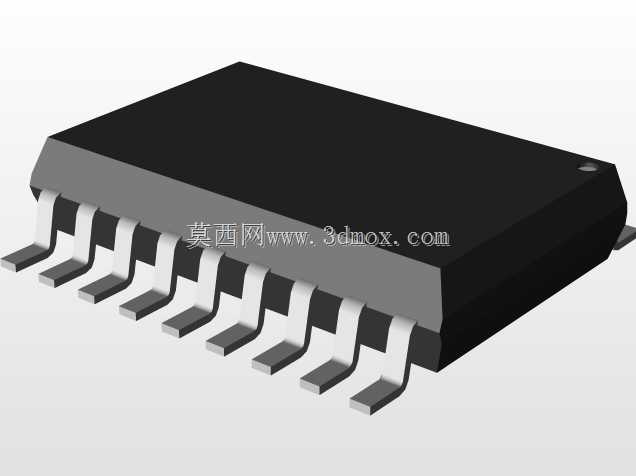

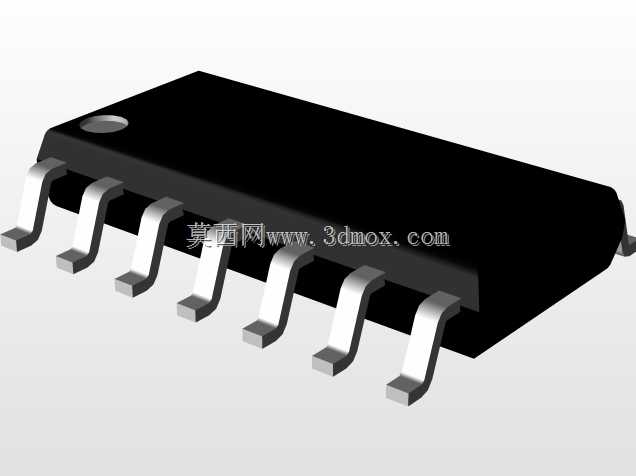

　　实际电路应用中，这类封装的集成电路可以承担信号放大、逻辑运算、电源稳压、信号切换等多种功能，不同功能的芯片在晶圆尺寸、内部引线排布上存在差异，但外部封装结构保持统一，这也是标准化封装的核心优势——PCB设计时只要按照封装尺寸预留孔位与安装空间，就可以兼容同引脚数的不同功能芯片，无需针对单一芯片重新设计板卡结构。在三维建模过程中，除了还原外部的可见结构，还需要考虑封装本体与周边元件的安全距离：直插元件焊接后本体底部与PCB表面会存在0.3-0.5mm的间隙，这个间隙可以容纳助焊剂残留、清洗液体的流通，避免积液导致电路漏电；同时封装本体的高度需要和周边的电容、电阻、接插件等元件做高度匹配，避免在板卡装入设备外壳时出现元件干涉。

　　从工艺适配角度，这款封装结构既可以适配手工烙铁焊接，也可以适配自动化波峰焊、选择性波峰焊工艺，引脚的截面形状、镀锡层厚度都经过行业多年迭代优化，焊接时的润湿时间、焊锡爬升高度都能满足IPC-A-610电子组装验收标准。在维修场景下，直插封装的器件可以使用吸锡器逐个清除引脚焊锡后轻松拆下，不需要像细间距SMD器件那样使用热风台加热，对维修人员的操作技能要求更低，也不容易在拆焊过程中损坏周边的贴片元件。对于结构设计人员来说，在做板卡布局、设备壳体内部空间规划时，这类直插集成电路的占用空间需要同时考虑本体尺寸、引脚伸出长度、焊接后的焊盘凸起高度，以及维修拆焊时需要预留的操作空间，不能仅按照器件本体的长宽高预留位置，否则会出现后期维修时工具无法操作、周边元件阻碍拆焊的问题。
