直插式圆形被动电子元件结构设计

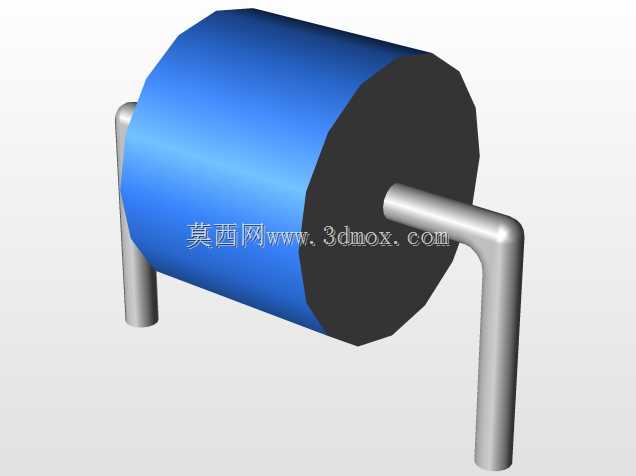

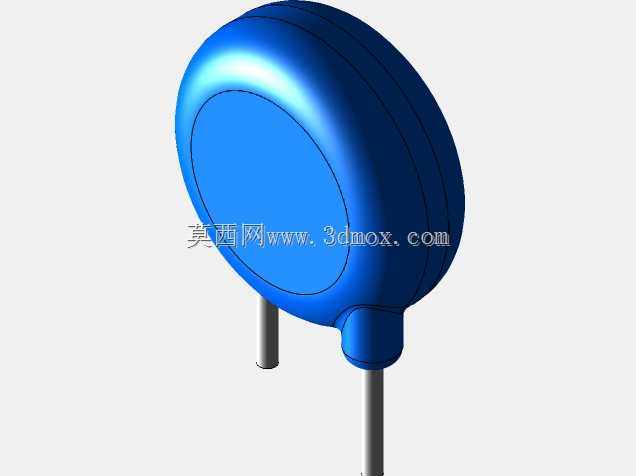

　　在消费电子、通讯终端设备的电路板装配环节，这类直插式圆形被动元件是板级电路里极为常见的基础组成单元，日常接触的智能手机、便携通讯设备、小型数码终端的主板上，都能见到这类元件的应用身影，它主要承担电路里的信号滤波、阻抗匹配、局部储能或者过压保护的相关功能，是保障电路信号稳定、抑制杂波干扰的基础配件。从结构设计角度来看，这个元件采用扁圆形的环氧包封主体，主体边缘做了圆弧过渡处理，没有尖锐的直角结构，一方面是在批量编带包装、插件作业的过程中，减少元件之间的磕碰刮擦，避免包封层破损露出内部功能介质，另一方面圆润的外形在自动插件机的供料轨道里移动时，卡料的概率会比带棱角的元件低很多，适配高速SMT前置插件工序的送料节奏。

　　元件底部伸出两根平行的直插引脚，引脚的直径、伸出长度以及中心间距都严格匹配常规PCB板的通孔设计规范，引脚采用镀锡铜包钢材质，既保证足够的机械强度，插件时不会轻易弯折变形，又能在波峰焊工序里具备良好的上锡性能，减少虚焊、漏焊的不良率。在设计这个三维模型的时候，首先要确认的是安装边界尺寸：主体的最大外径、主体厚度要和实际物料的尺寸公差保持一致，避免在PCB布局阶段出现元件和周边结构件干涉的问题，比如当电路板安装到设备壳体内部时，元件主体的高度不能超过壳体与PCB之间的预留净空，否则会出现装配顶壳的问题；引脚的伸出长度要兼顾波峰焊的工艺要求，过长会导致焊接后剪脚工序的工作量增加，过短则容易出现焊锡没有充分包裹引脚、焊接强度不足的问题。

　　包封主体侧面的小凸台结构是成型工艺里的进胶点残留位，建模的时候保留这个细节，能让模型和实际生产出来的物料外观保持一致，在做整机装配干涉检查的时候，不会因为忽略这个小凸台而出现实际装配时的间隙不足问题。这类被动元件虽然单个体积很小，但是在一块通讯终端主板上往往会用到数十颗甚至上百颗，每一颗的安装位置、占用空间都需要在结构设计阶段精准核算，三维模型的尺寸精度直接影响到PCB布局的合理性，要是模型尺寸和实际物料存在偏差，小则导致插件时元件无法顺利插装，大则导致整板装配后和周边结构件挤压，造成元件引脚脱焊、包封层开裂，最终引发电路功能故障。从实际应用的选型角度来看，这类扁圆形直插元件相比同参数的方形贴片元件，具备更高的耐机械冲击性能，

　　在一些存在轻微振动的使用场景下，直插引脚的缓冲作用能让元件的焊接可靠性更高，不会像贴片元件那样容易因为板体弯折或者振动出现焊点脱落的问题；同时圆形的包封结构在注塑包封的时候，内部介质的受力更均匀，元件的电参数稳定性更好，适合用在对参数一致性要求较高的通讯信号处理电路里。建模过程中，主体部分采用旋转凸台的方式生成基础外形，再对边缘做等半径倒圆角处理，还原实际元件的圆润质感，引脚部分采用拉伸凸台生成圆柱结构，在引脚和主体连接的位置做小尺寸的圆角过渡，还原实际元件包封层包裹引脚根部的结构，避免出现直角连接的生硬感，侧面的进胶凸台采用小尺寸圆柱凸台添加在主体侧面下沿，位置和实际物料的进胶点保持一致，保证模型的写实度。在做装配配合的时候，引脚和PCB通孔的配合采用间隙配合，预留出焊接工艺需要的间隙，方便插件作业和焊锡的浸润填充，元件主体的下表面和PCB板面之间预留微小的间隙，避免焊接时的热量直接传导到主体包封层，也能让焊剂挥发的气体有流通空间，减少焊接气孔的产生。
