0603封装贴片式片式电阻三维结构

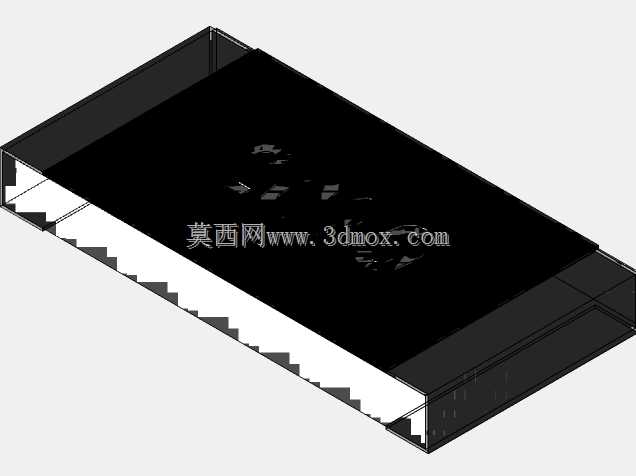

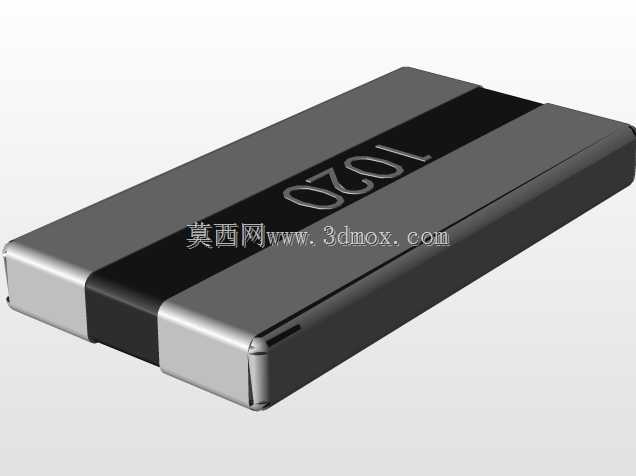

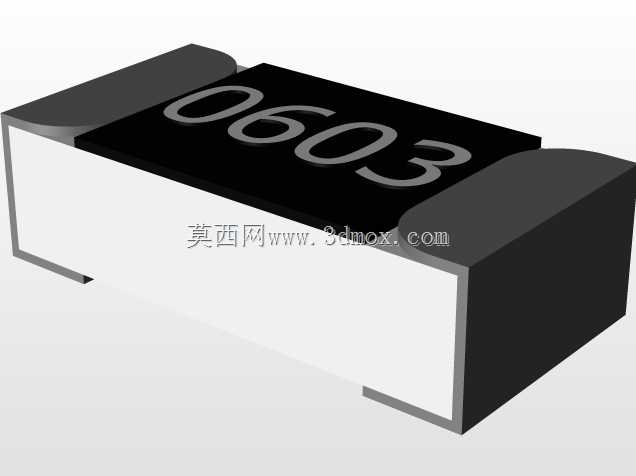

　　这款0603封装的贴片电阻三维结构，还原了表面贴装类电阻的真实外形与装配特征，是电子装联领域应用最广泛的被动元件结构之一。在消费电子、通讯设备、工业控制板卡的设计环节，这类元件的三维模型是PCB布局、结构干涉检查、装配仿真的基础参考要素，很多刚接触SMT设计的工程师容易忽略元件本体高度与周边结构件的间隙问题，精准的三维模型能在设计阶段提前规避贴装干涉、焊盘对位偏差等量产阶段才会暴露的问题。

　　从实际功能特性来看，这类片式电阻承担着电路中分压、限流、阻抗匹配、信号衰减等核心作用，0603封装属于通用中等尺寸规格，兼顾了手工焊接的可操作性与自动化贴装的效率，相比更小的0402、0201封装，它的焊盘接触面积更大，在振动工况下的焊点可靠性更优，相比更大的0805、1206封装，它占用的PCB板面面积更小，适合中高密度的板卡布局。模型还原了电阻两端的端电极结构，这部分是焊接时与PCB焊盘结合的核心区域，端电极的厚度、倒角弧度直接影响焊锡的爬锡效果，设计时端电极的金属层厚度与陶瓷基体的衔接处做了平滑过渡处理，避免尖锐棱角导致的焊锡应力集中，减少温度循环工况下的焊点开裂风险。

　　设计思路上，模型严格遵循JEDEC标准中0603封装的尺寸规范，本体长度方向控制在1.6mm±0.1mm，宽度方向0.8mm±0.1mm，本体高度根据厚膜电阻的常规工艺控制在0.45mm±0.05mm，这个尺寸边界是结构设计时需要重点关注的安装边界，当板卡需要做三防漆涂覆、或者装配金属屏蔽罩时，屏蔽罩内壁与电阻本体的安全间隙需要预留至少0.15mm，避免装配时压伤元件本体。电阻表面的标识区域做了哑光黑的陶瓷基体质感还原，表面印刷的阻值标识区域平整，符合厚膜电阻的表层工艺特征，陶瓷基体的边缘做了微小的倒角处理，避免生产过程中基板分板时的应力导致陶瓷本体崩边。

　　在实际应用场景中，这类电阻覆盖了从普通消费类电子到工业级控制板的绝大多数电路场景，在电源回路中做限流使用时，需要关注电阻的功率耗散对应的本体温度，三维模型的本体热容积参数可以配合热仿真软件做板级热分布计算，提前预判高温区域的元件布局合理性。在通讯射频电路中做阻抗匹配使用时，电阻本体的寄生参数与安装位置的焊盘尺寸直接关联，精准的三维模型可以帮助射频工程师提取更准确的寄生参数，提升匹配电路的仿真精度。模型的端电极部分还原了三层电极结构的外形特征，从内到外的银层、镍层、锡层的厚度比例符合实际生产工艺，焊接仿真时可以更真实地模拟焊锡与端电极的结合形态，帮助工艺工程师优化回流焊的温度曲线，减少立碑、虚焊等焊接缺陷。

　　很多结构工程师在做整机装配时，容易把贴片类元件当成无高度的二维图形处理，导致后期样机装配时出现元件与壳体、加强筋、接插件等结构件干涉的问题，这类精准的元件三维模型可以直接导入整机装配文件，在设计阶段完成全量的干涉检查，减少样机迭代次数。同时在做SMT产线的贴装程序编写时，模型的本体轮廓、端电极位置可以作为吸嘴拾取位置、元件视觉识别的参考依据，提升贴装程序的编写效率，减少首件调试的时间成本。模型的陶瓷基体部分做了哑光质感的处理，端电极部分做了金属光泽的区分，在三维装配场景中可以快速识别元件类型，提升布局评审时的效率。
